Discovery 3. Топливный фильтр двигателя 2.7L

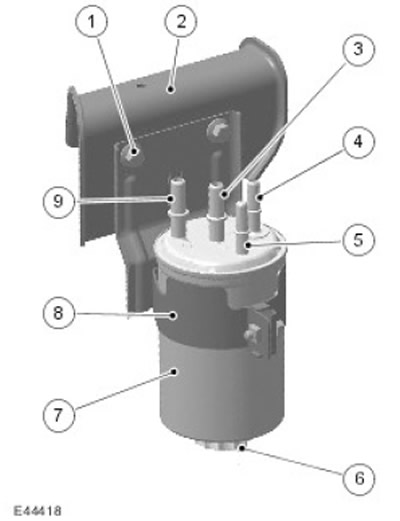

Наименование пункта Каталожный номер запасной части Описание
1   Винт М8 (2 шт.)
2   Кронштейн
3   Подача топлива к двигателю (топливный насос высокого давления)
4   Возврат топлива от охладителя
5   Возврат топлива/воздухоотвод в бак
6   Клапан слива водяного отстоя
7   Корпус фильтра
8   Кронштейн зажима
9   Подача топлива от модуля насоса

Топливный фильтр расположен в задней части двигателя за охладителем топлива и защищён нижним кожухом картера двигателя. В состав топливного фильтра в сборе входят кронштейн и корпус с фильтрующим элементом.

Корпус фильтра крепится кольцевым кронштейном, который стягивается при помощи болта с гайкой. Кронштейн крепится к внутренней части правой балки шасси при помощи двух винтов. Чтобы снять топливный фильтр, необходимо ослабить болт с гайкой и достать корпус фильтра из кольцевого кронштейна.

Объем фильтрующего элемента составляет 500 см3 (30,5 дюйм3). Фильтрующий элемент задерживает частицы крупнее 2 микрон. В основании фильтра расположен пробка слива водяного отстоя. Чтобы очистить фильтр от воды, необходимо частично отвернуть пробку фильтрующего элемента и слить через него топливо в подходящую ёмкость. Пробка должна затягиваться моментом, указанным в руководстве по техническому обслуживанию.
