Discovery 3. Уплотнение переднего выходного вала раздаточной коробки двигателя 4.0L




Специальный инструмент




Монтажное приспособление (LRT-41-019) 307-486

Монтажное приспособление 308-636

Монтажное приспособление 205-818



Снятие


1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Слейте жидкость из раздаточной коробки. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

4. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)

5. Вместе с помощником закрепите раздаточную коробку на плоской поверхности, обратив вниз поверхность контакта с коробкой передач. Закрепите ее 2 болтами.

6. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

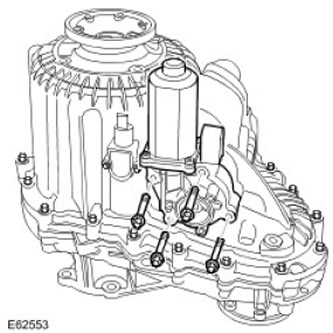

Снимите электродвигатель переключения.

  • Выверните 4 болта.
  • Удалите посторонние частицы из отверстий для болтов.




7. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

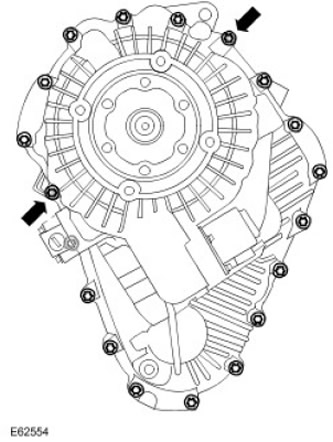

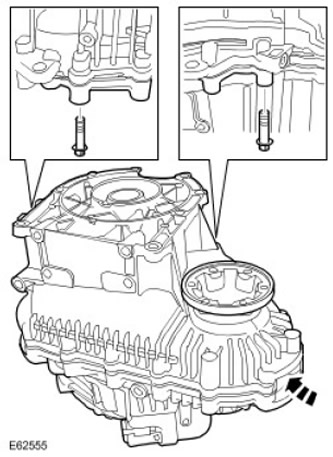

Выверните 17 болтов Torx, крепящих картер раздаточной коробки.

  • 2 болта, указанных на рисунке, должны оставаться полностью затянутыми.
  • Удалите посторонние частицы из отверстий для болтов.




8. Вместе с помощником отсоедините раздаточную коробку и закрепите на плоской поверхности, обратив вниз заднюю поверхность коробки.

9. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

Снимите переднюю половину раздаточной коробки.

  • Выверните 2 оставшихся болта Torx
  • Удалите посторонние частицы из отверстий для болтов.
  • Используйте молоток с мягкой головкой.

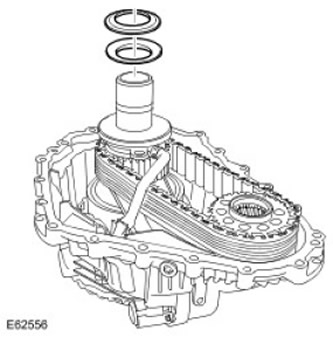

10. ВНИМАНИЕ: Отметьте установочные положения специальный шайб.

Снимите 2 специальных шайбы.

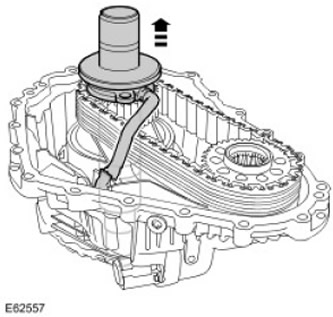

11. Снимите первичный вал и масляный насос в сборе. Снимите заборную трубку насоса рабочей жидкости.

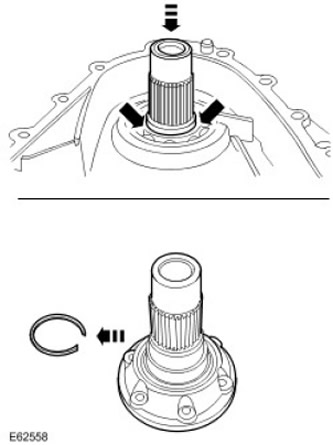

12. Снимите передний выходной фланец.

  • Сожмите стопорное кольцо.
  • Продавите фланец через подшипник.
  • Снимите и отбракуйте стопорное кольцо.




13. ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность скольжения и направляющую поверхность уплотнения.

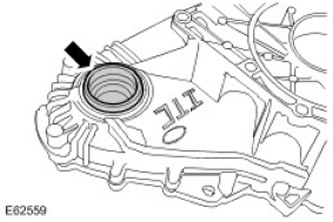

Снимите уплотнение выходного фланца.






14. Снимите подшипник выходного фланца.








Установка


1. Удалите герметик с контактных поверхностей раздаточной коробки.

2. Очистите магнитный фильтр.

3. ВНИМАНИЕ: Закругление на внутреннем кольце подшипника должно быть обращено к уплотнению.

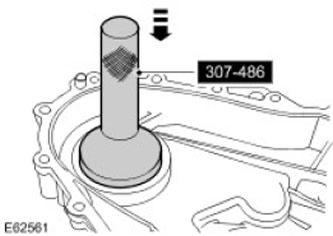

С помощью специального инструмента установите подшипник выходного фланца. Очистите сопрягаемые поверхности деталей.

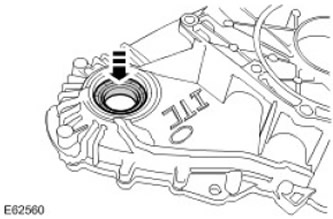

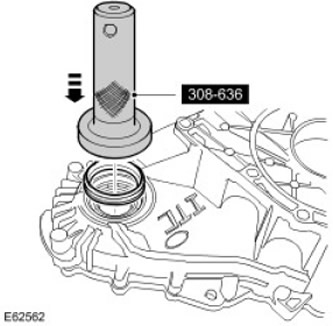

4. С помощью специального инструмента установите новый сальник.

  • Очистите контактные поверхности деталей.
  • Смажьте новое уплотнение.




5. ВНИМАНИЕ: Перед установкой выходного фланца отцентрируйте стопорное кольцо в канавке стопорного кольца.

ВНИМАНИЕ: Будьте очень внимательны, стопорное кольцо должно войти в подшипник под прямым углом.

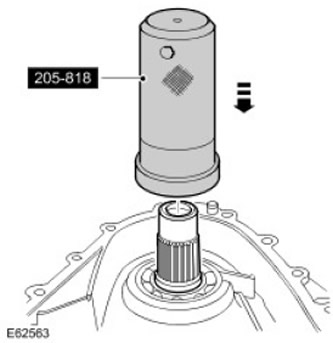

Вместе с помощником, используя специальный инструмент, установите фланец привода.

  • Очистите контактные поверхности деталей.
  • Установите новое стопорное кольцо.
  • Убедитесь, что стопорное кольцо полностью вошло в зацепление и фиксирует фланец привода.




6. ВНИМАНИЕ: Убедитесь, что шайбы установлены правильно.

Установите 2 специальных шайбы. Очистите детали.

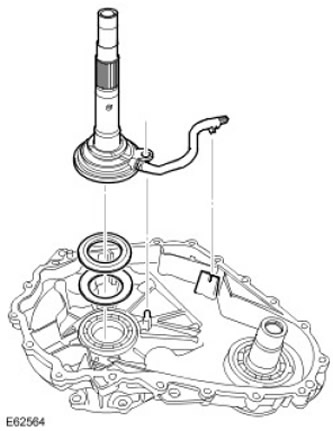

7. ВНИМАНИЕ: Убедитесь, что масляный насос установлен на центровочный штифт.

Установите первичный вал и масляный насос в сборе.

  • Очистите детали.
  • Закрепите заборную трубку насоса рабочей жидкости.

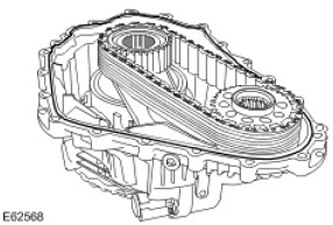

8. Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.

  • Очистите контактные поверхности деталей.
  • Очистите штифты и отверстия штифтов.

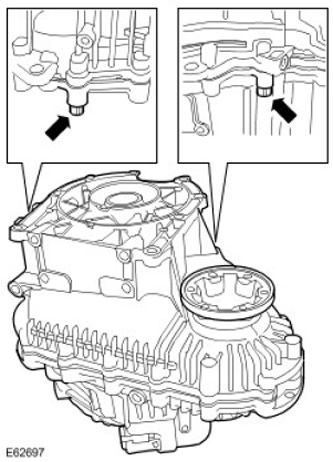

9. Установите переднюю половину раздаточной коробки. Равномерно затяните 2 болта Torx с моментом затяжки 35 Нм.






10. Вместе с помощником отсоедините раздаточную коробку и закрепите на плоской поверхности, обратив вниз поверхность контакта с коробкой передач.

11. Затяните остальные болты Torx с моментом затяжки 35 Нм.

12. Установите электродвигатель переключения.

  • Очистите детали.
  • Затяните болты Torx с моментом затяжки 25 Нм.
13. Вместе с помощником отсоедините раздаточную коробку. Выверните 2 болта.

14. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)

15. Залейте в раздаточную коробку рекомендованную жидкость. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

16. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
