Discovery 3. Уплотнение заднего выходного вала раздаточной коробки двигателя 2.7L




Специальный инструмент




Приспособления для снятия/установки (LRT-54-015) 205-726

Монтажный инструмент для уплотнений 308-637

Монтажное приспособление 204-525/1



Снятие


1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Слейте жидкость из раздаточной коробки. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

4. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 2.7L Diesel (41.20.25.99)

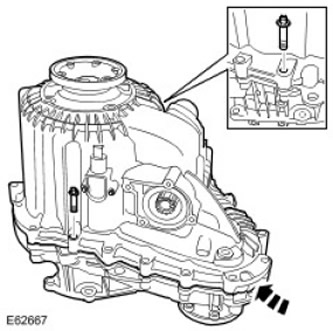

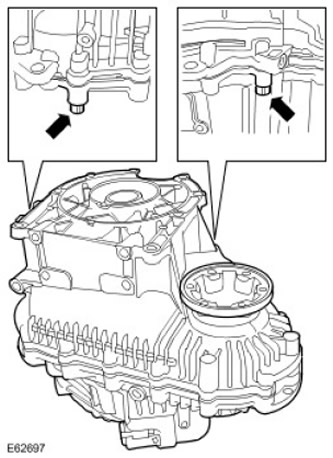

5. Вместе с помощником закрепите раздаточную коробку на плоской поверхности, обратив вниз поверхность контакта с коробкой передач. Закрепите ее 2 болтами.

6. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

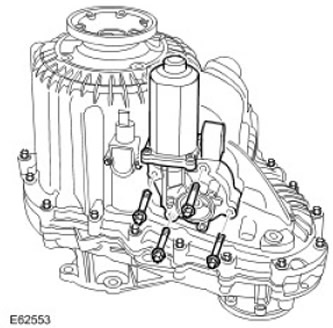

Снимите электродвигатель переключения.

  • Выверните 4 болта.
  • Удалите посторонние частицы из отверстий для болтов.




7. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

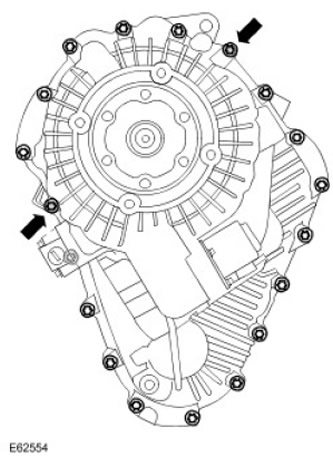

Выверните 17 болтов Torx, крепящих картер раздаточной коробки.

  • 2 болта, указанных на рисунке, должны оставаться полностью затянутыми.
  • Удалите посторонние частицы из отверстий для болтов.




8. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средство для защиты глаз.

ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

Снимите заднюю половину раздаточной коробки.

  • Выверните 2 оставшихся болта Torx
  • Удалите посторонние частицы из отверстий для болтов.
  • Используйте молоток с мягкой головкой.

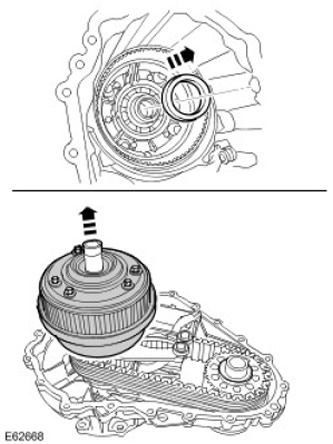

9. Снимите блок дифференциала. Снимите дистанционную втулку.






10. ПРИМЕЧАНИЕ: Снимайте детали в сборе.

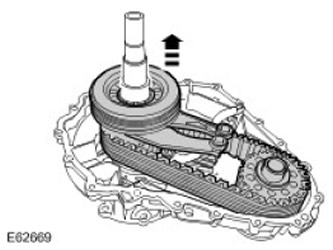

Снимите муфту, цепь и звездочку.






11. Снимите задний выходной фланец.

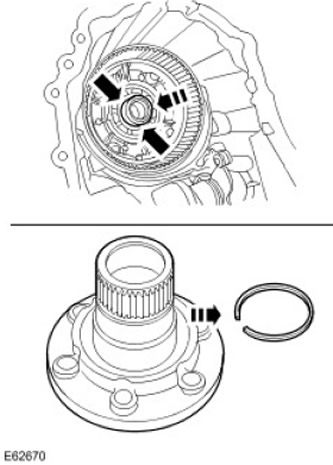

  • Сожмите стопорное кольцо.
  • Продавите фланец через подшипник.
  • Снимите и отбракуйте стопорное кольцо.




12. ВНИМАНИЕ: Соблюдайте осторожность, чтобы не повредить поверхность скольжения и направляющую поверхность уплотнения.

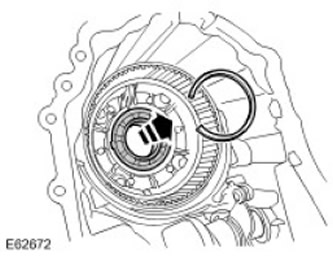

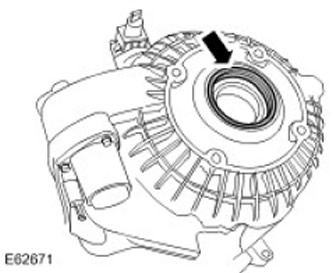

Снимите уплотнение выходного фланца.






13. Снимите подшипник выходного фланца. Снимите стопорное кольцо.






14. Отделите переднюю половину раздаточной коробки от плоской поверхности. Выверните 2 болта.



Установка


1. Удалите герметик с контактных поверхностей раздаточной коробки.

2. Очистите магнитный фильтр.

3. ВНИМАНИЕ: Закругление на внутреннем кольце подшипника должно быть обращено к уплотнению.

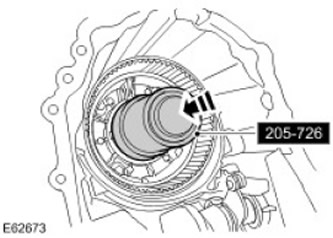

С помощью специального инструмента установите подшипник выходного фланца.

  • Очистите сопрягаемые поверхности деталей.
  • Установите стопорное кольцо.

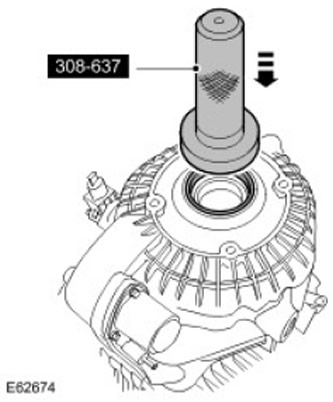

4. С помощью специального инструмента установите новый сальник.

  • Очистите контактные поверхности деталей.
  • Смажьте новое уплотнение.




5. ВНИМАНИЕ: Перед установкой выходного фланца отцентрируйте стопорное кольцо в канавке стопорного кольца.

ВНИМАНИЕ: Будьте очень внимательны, стопорное кольцо должно войти в подшипник под прямым углом.

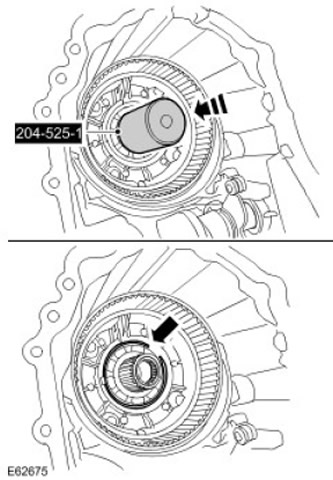

Вместе с помощником, используя специальный инструмент, установите фланец привода.

  • Очистите контактные поверхности деталей.
  • Установите новое стопорное кольцо.
  • Убедитесь, что стопорное кольцо полностью вошло в зацепление и фиксирует фланец привода.




6. Закрепите заднюю половину раздаточной коробки задней поверхностью вниз на плоской поверхности.

7. ПРИМЕЧАНИЕ: Проверните дифференциал, чтобы ввести в зацепление шлицы.

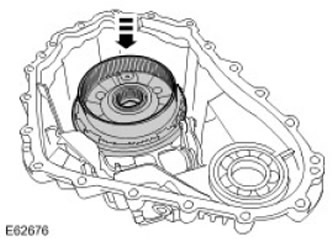

Установите блок дифференциала.

  • Очистите детали.
  • Установите дистанционную втулку.




8. ПРИМЕЧАНИЕ: Проверните узел для введения в зацепление дисков сцепления.

ПРИМЕЧАНИЕ: Чтобы открыть рычаги исполнительного механизма, используйте щипцы для снятия и установки стопорных колец.

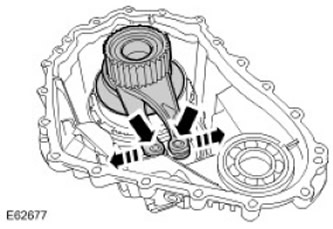

Установите муфту.

  • Очистите детали.
  • Введите в зацепление рычаги исполнительного механизма.

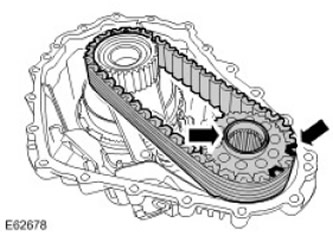

9. ВНИМАНИЕ: Темные звенья цепи должны быть обращены вверх, как показано на рисунке.

ПРИМЕЧАНИЕ: Шлицованное внутреннее отверстие звездочки должно быть обращено вверх, как показано на рисунке.

Установите цепь и звездочку. Очистите детали.






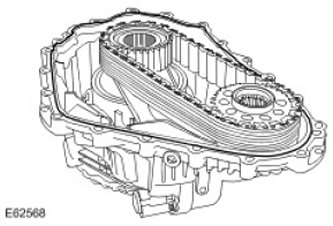

10. Нанесите валик герметика шириной 2 мм на одну из контактных поверхностей раздаточной коробки, как показано на рисунке.

  • Очистите контактные поверхности деталей.
  • Очистите штифты и отверстия штифтов.




11. Установите переднюю половину раздаточной коробки. Равномерно затяните 2 болта Torx с моментом затяжки 35 Нм.






12. Затяните остальные болты Torx с моментом затяжки 35 Нм.

13. Установите электродвигатель переключения.

  • Очистите детали.
  • Затяните болты Torx с моментом затяжки 25 Нм.
14. Вместе с помощником снимите раздаточную коробку с плоской поверхности. Выверните 2 болта.
15. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 2.7L Diesel (41.20.25.99)

16. Залейте в раздаточную коробку рекомендованную жидкость. Для получения дополнительной информации обратитесь к Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (41.20.04)

17. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
