Discovery 3. Установка раздаточной коробки двигателя 4.4L



Установка

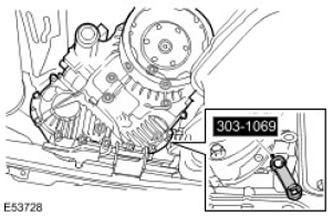

1. С посторонней помощью установите раздаточную коробку.

  • Очистите контактные поверхности деталей.
  • Смажьте шлицы входного вала смазкой 'Weicon TL7391'.
  • Установите уплотнительное кольцо.
  • Выровняйте опорный кронштейн топливопроводов.
  • С помощью специального инструмента затяните болты (момент затяжки 45 Нм).




2. Присоедините шланг сапуна.

3. Установите на место опорный кронштейн топливопроводов.

  • Затяните болты (момент затяжки 10 Нм).
  • Присоедините топливопроводы.
  • Установите трос селектора в направляющую.
4. Состыкуйте электрические разъемы.

5. Присоедините жгут проводов к раздаточной коробке.

  • Закрепите зажимом.
  • Затяните болты (момент затяжки 25 Нм).
6. Установите опорную подушку коробки передач.

  • Затяните болты (момент затяжки 25 Нм).
  • Затяните болты (момент затяжки 60 Нм).
7. Установите задний приводной вал. Для получения дополнительной информации обратитесь к Задний карданный вал (47.15.03)

8. Установите передний приводной вал. Для получения дополнительной информации обратитесь к Передний карданный вал - 4.4L (47.15.02)

9. Установите выпускную систему. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

10. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

11. При помощи Т4 повторно откалибруйте новую раздаточную коробку.
