Discovery 3. Межосевой дифференциал в сборе

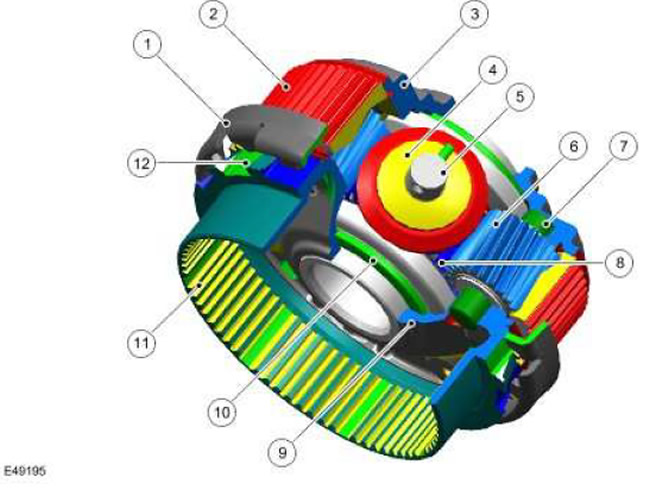

Наименование пункта Каталожный номер запасной части Описание
1 - Синхронизирующие кольцо и пружина
2 - Коронная шестерня планетарной передачи
3 - Чашка дифференциала
4 - Сателлиты
5 - Оси сателлитов
6 - Сателлиты планетарной передачи
7 - Оси сателлитов планетарной передачи
8 - Солнечная шестерня планетарной передачи
9 - Крышка дифференциала
10 - Полуосевые шестерни дифференциала
11 - Корпус многодисковой муфты
12 - Зубцы

Межосевой дифференциал в сборе является основным устройством раздаточной коробки. Крутящий момент передается посредством чашки межосевого дифференциала и распределяется между шестернями дифференциала и передним и задним выходными фланцами. Составной частью межосевого дифференциала в сборе является планетарный комплект, предназначенный для переключения диапазонов.

Этот узел состоит из 3 сателлитов дифференциала (4) и их осей (5), равномерно распределенных в чашке межосевого дифференциала (3). Оси дифференциала жестко закреплены на чашке дифференциала. Между сателлитами расположены 3 сателлита планетарной передачи (6) с соответствующими осями (7). На оси чашки размещены солнечная шестерня планетарной передачи (8) и 2 полуосевых шестерни дифференциала (10).

Коронная шестерня планетарной передачи (2) поддерживается в обоих направлениях картером дифференциала и крышкой дифференциала (9). Коронная шестерня планетарной передачи соединена со втулкой переключения, которая занимает положение выбора высокого или низкого диапазона.

Корпус многодисковой муфты (11) приварен к картеру дифференциала и обеспечивает опору фрикционным дискам, зубцам (12) для включения высокого диапазона, а также синхронизирующим кольцу и пружине (1) механизма "переключения на ходу".

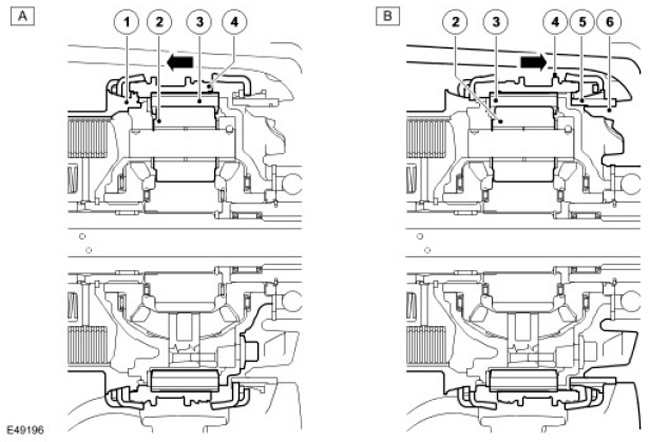

Наименование пункта Каталожный номер запасной части Описание
A - Положение высокого диапазона
B - Положение низкого диапазона
1 - Зубцы
2 - Сателлиты планетарной передачи
3 - Коронная шестерня планетарной передачи
4 - Втулка переключения
5 - Зубцы низкого диапазона
6 - Заднее водило в сборе

Когда включается высокий диапазон, втулка переключения (4) через зубцы (1) соединяется с чашкой дифференциала. Кроме того, с чашкой дифференциала соединяются коронная шестерня планетарной передачи (3) (посредством втулки переключения) и сателлиты планетарной передачи (5) (посредством осей сателлитов планетарной передачи). Шестерни планетарной передачи вращаются в комплекте и, таким образом, поворачивают полуосевую шестерню дифференциала с передаточным числом 1:1.

В низком диапазоне электродвигатель смещает втулку переключения (4) в направлении зубцов низкого диапазона (5). Зубцы низкого диапазона вместе с синхронизирующими кольцом и пружиной прикреплены к заднему водилу в сборе (6). Когда втулка переключения входит в зацепление с зубцами низкого диапазона, коронная шестерня планетарной передачи (3) фиксируется втулкой переключения в неподвижном состоянии, а сателлиты планетарной передачи (2) посредством болтов планетарной передачи вращают полуосевые шестерни дифференциала с передаточным числом 2,93:1.



Последовательность действий при включении высокого диапазона

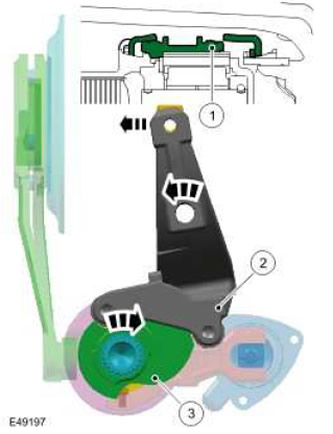

Наименование пункта Каталожный номер запасной части Описание
1 - Втулка переключения
2 - Вилка переключения диапазонов
3 - Кулачок переключения

Вал электродвигателя поворачивает кулачок переключения (3) в положение высокого диапазона. Кулачок переключения, в свою очередь, посредством вилки переключения диапазонов перемещает в положение высокого диапазона втулку переключения (1). После синхронизации коронная шестерня планетарной передачи через втулку переключения сцепляется с зубцами высокого диапазона на чашке дифференциала. В этом положении частоты вращения на входе и выходе оказываются равными, что обеспечивает передаточное отношение 1:1 в высоком диапазоне.



Последовательность действий при включении низкого диапазона

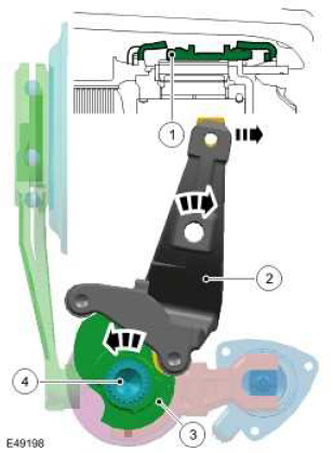

Наименование пункта Каталожный номер запасной части Описание
1 - Втулка переключения
2 - Вилка переключения диапазонов
3 - Кулачок переключения
4 - Вал электродвигателя

Вал электродвигателя (4) поворачивает кулачок переключения (3) в положение низкого диапазона. Кулачок переключения, в свою очередь, посредством вилки переключения диапазонов (2) перемещает в положение низкого диапазона втулку переключения (1) межосевого дифференциала в сборе. После синхронизации коронная шестерня планетарной передачи через втулку переключения сцепляется с зубцами низкого диапазона на заднем водиле в сборе. В результате частота вращения на выходе снижается с передаточным числом 2,93:1.
