Discovery 3. Раздаточная коробка - вид в разрезе

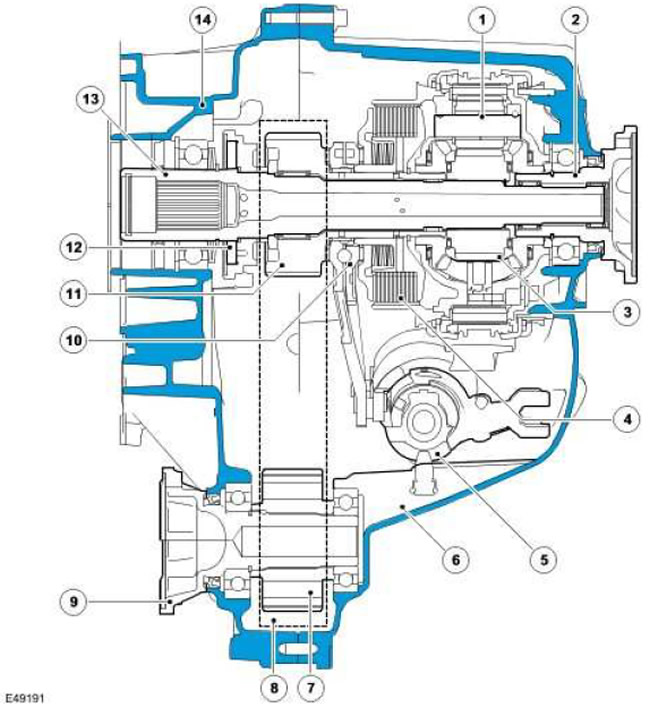

Вид в разрезе








Наименование пункта Каталожный номер запасной части Описание
1 - Планетарный комплект
2 - Задний выходной фланец
3 - Межосевой дифференциал в сборе
4 - Многодисковая муфта
5 - Блок электродвигателя раздаточной коробки
6 - Задний картер в сборе
7 - Передняя выходная звездочка
8 - Цепной привод
9 - Передний выходной фланец
10 - Рычаги электродвигателя раздаточной коробки
11 - Звездочка
12 - Масляный насос в сборе
13 - Первичный вал
14 - Передний картер в сборе

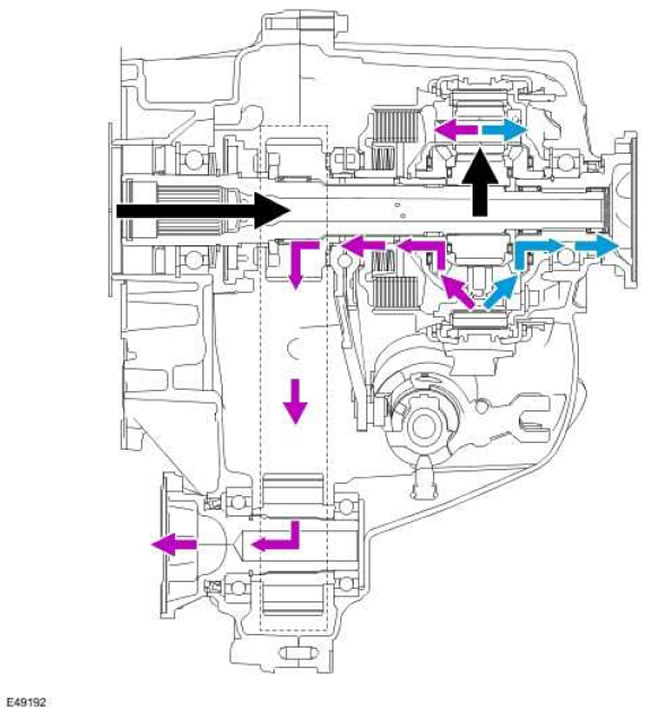

Передача мощности в раздаточной коробке







Первичный крутящий момент от коробки передач передается на первичный вал раздаточной коробки, а затем на солнечную шестерню и сателлиты планетарной передачи. Сателлиты планетарной передачи фиксируются на месте осями сателлитов планетарной передачи, связанными с чашкой дифференциала, и приводят в движение сателлиты дифференциала. Крутящий момент распределяется на переднее и заднее водила, связанные с выходными валами раздаточной коробки. Заднее водило соединено непосредственно с задним выходным фланцем; переднее водило соединено со звездочкой и, следовательно, с цепным приводом, который обеспечивает вращение переднего выходного фланца.
