Снятие
1. Снимите усилитель тормозной системы. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов (70.50.01)
2. Снимите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)

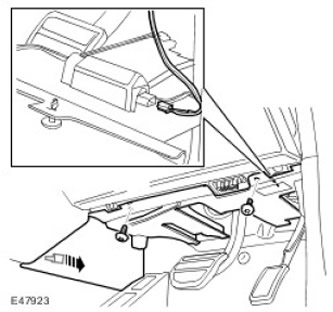

3. Снимите декоративную панель со стороны водителя.
- Освободите зажим.
- Выверните 2 винта.
- Отсоедините электрический разъем.

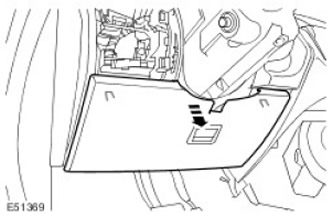

4. Снимите панель доступа панели приборов. Освободите 2 зажима.

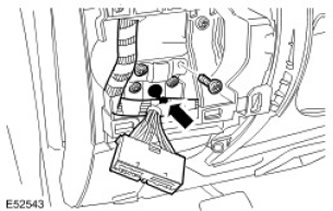

5. Снимите кронштейн педали тормоза.
- Отсоедините зажим жгута проводов.
- Выверните 4 болта Torx.

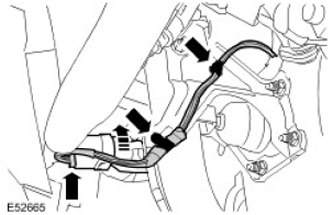

6. Отсоедините жгут электропроводки стоп-сигналов.
- Отсоедините электрический разъем.
- Освободите 2 зажима.

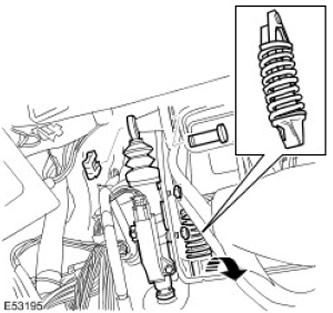

8. Снимите пружинный вспомогательный механизм педали сцепления.
9. Снимите главный цилиндр сцепления.
- Освободите штифт вилки главного цилиндра сцепления.
- Отверните 2 гайки.

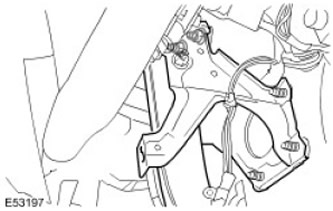

10. Снимите педаль в сборе. Отверните 2 гайки.
11. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.
Снимите накладку педали тормоза.
12. Снимите накладку педали сцепления.

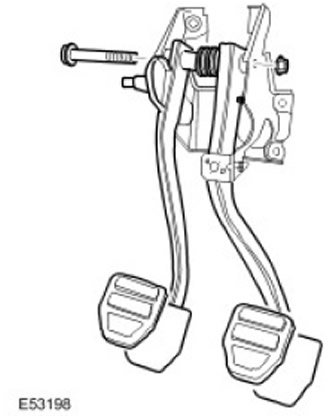

13. Снимите педали.
- Осторожно ослабьте натяжение пружины.
- Выверните болт и отбракуйте гайку.
14. Снимите 3 втулки педали.
Установка
1. Установите втулку.
- Очистите контактные поверхности деталей.
- Смажьте детали.
- Установите стяжную пружину.
- Затяните гайку и болт с моментом затяжки 45 Нм.
4. Установите накладку педали тормоза.
5. Установите выключатель стоп-сигналов.
6. Установите педаль в сборе. Затяните гайки с моментом затяжки 25 Нм.
7. Установите главный цилиндр сцепления.
- Затяните гайки с моментом затяжки 10 Нм.
- Установите штифт вилки.
9. Закрепите жгут электропроводки.
- Закрепите зажимы.
- Подсоедините электрический разъем.
- Затяните болт Torx с моментом затяжки 10 Нм.
- Закрепите жгут электропроводки.
12. Установите декоративную панель.
- Подсоедините электрический разъем.
- Закрепите зажим.
- Затяните винты.
14. Установите усилитель тормозной системы. Для получения дополнительной информации обратитесь к Вакуумный усилитель тормозов.
