Discovery 3. Главный цилиндр сцепления




Снятие


ВНИМАНИЕ: Тормозная жидкость при попадании на лакокрасочное покрытие может повредить его. В случае пролития охлаждающей жидкости немедленно удалите ее и промойте соответствующее место водой.

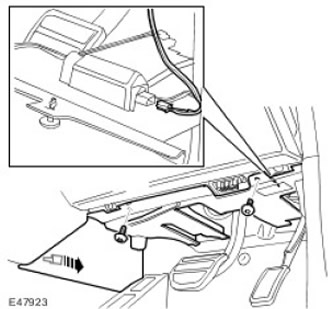

1. Снимите декоративную панель со стороны водителя.

  • Освободите зажим.
  • Выверните 2 винта.
  • Отсоедините электрический разъем.

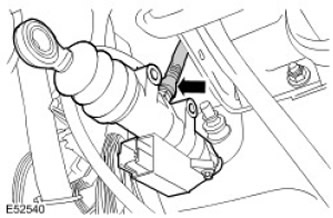

2. Освободите штифт вилки главного цилиндра сцепления. Снимите зажим.

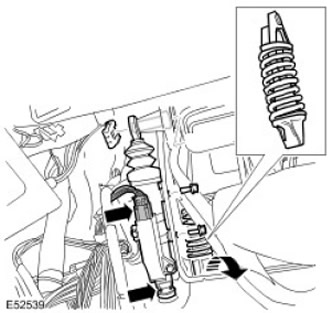

3. Снимите пружинный вспомогательный механизм педали сцепления.

4. ВНИМАНИЕ: Прежде чем приступать к отсоединению или снятию деталей, убедитесь в чистоте зоны вокруг контактных поверхностей и соединений. Во избежание загрязнения системы закрывайте заглушками все открытые соединения.

Снимите главный цилиндр сцепления.

  • Поместите емкость для сбора жидкости.
  • Отсоедините электрический разъем.
  • Выверните 2 болта.
  • Снимите зажим.




5. Снимите главный цилиндр сцепления. Отсоедините трубопровод подачи рабочей жидкости и отбракуйте уплотнительное кольцо.








Установка


1. Установите главный цилиндр сцепления.

  • Подсоедините трубопровод подачи рабочей жидкости с помощью нового уплотнения.
  • Установите зажим.
  • Затяните болты с моментов затяжки 10 Нм.
  • Подсоедините электрический разъем.
  • Уберите емкость.
2. Установите пружинный вспомогательный механизм педали сцепления.

3. Закрепите штифт вилки. Установите зажим.

4. Установите декоративную панель.

  • Подсоедините электрический разъем.
  • Закрепите зажим.
  • Затяните винты.
5. Поднимите и подоприте автомобиль.

6. Удалите воздух из системы сцепления. Для получения дополнительной информации обратитесь к Удаление воздуха из системы сцепления.
