Discovery 3. Снятие механической коробки передач двигателя 2.7L



Снятие


1. Установите автомобиль на подъемник.

2. Отсоедините провод "массы" от аккумуляторной батареи.

3. Снимите переключатель системы динамической стабилизации. Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик подвески и управляемости автомобиля (86.65.11)

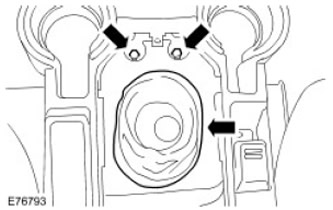

4. Отсоедините опорный кронштейн механизма переключения передач.

  • Выверните 2 болта опорного кронштейна механизма переключения передач.

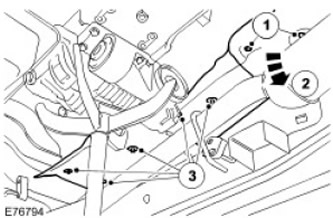

  • Снимите защитный чехол рычага переключения передач.




5. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

6. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.






7. ВНИМАНИЕ: Отметьте положение фланца приводного вала относительно фланца ведущей шестерни.

ВНИМАНИЕ: Во избежание повреждения шарнира или чехла не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.

Отсоедините приводной вал от фланца привода раздаточной коробки. Выверните 6 болтов с головкой Torx и шайбами.

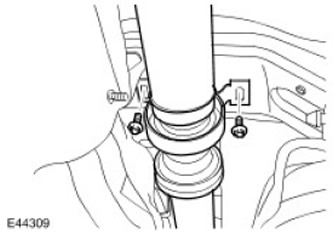

8. Выверните 2 болта крепления опоры центрального подшипника приводного вала.






9. ВНИМАНИЕ: Во избежание повреждения шарнира или чехла не допускайте, чтобы приводной вал висел, не закрепленный с одной стороны.

С помощью подходящего хомута переместите и закрепите приводной вал на системе выпуска.

10. Снимите нижнюю крышку двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

11. Снимите передний приводной вал. Для получения дополнительной информации обратитесь к Передний карданный вал - 2.7L Diesel (47.15.02)

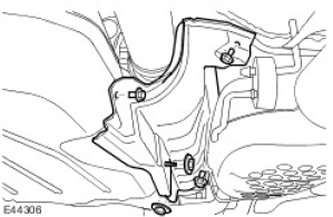

12. Снимите теплозащитный экран системы выпуска.

  • Отверните 2 передние гайки теплозащитного экрана системы выпуска.
  • Освободите теплозащитный экран перегородки.
  • Отверните 5 оставшихся гаек теплозащитного экрана системы выпуска.

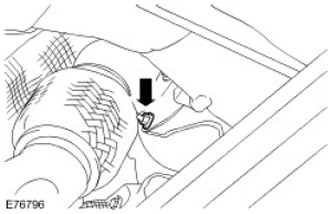

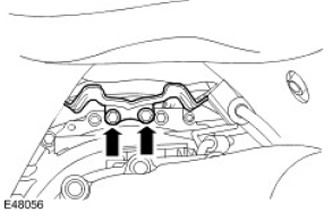

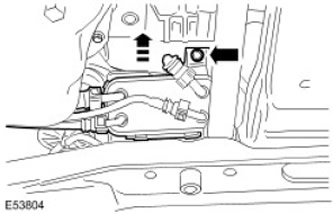

13. Выверните 2 болта опорного кронштейна турбокомпрессора.

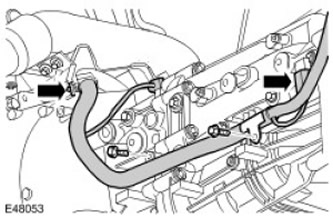

14. Ослабьте гайку крепления опорного кронштейна турбокомпрессора и переместите опорный кронштейн турбокомпрессора.






15. Освободите и переместите охладитель топлива.

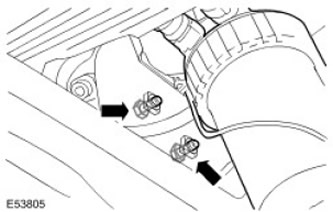

16. Снимите корпус топливного фильтра и опорный кронштейн. Выверните 2 болта.

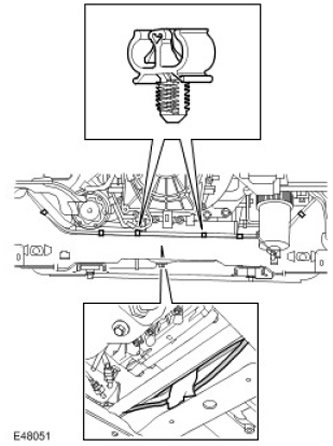

17. Закрепите вакуумный шланг спереди поперечины шасси.

  • Освободите 6 зажимов.
  • Закрепите деталь липкой лентой.
  • Снимите 2 зажима.




18. ВНИМАНИЕ: Следует использовать предписанный шланговый хомут.

ВНИМАНИЕ: Перед отсоединением или снятием элементов убедитесь в том, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы закрывайте все открытые соединения.

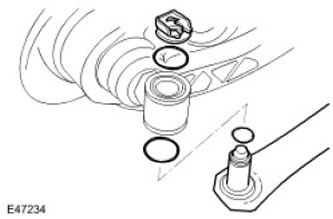

Отсоедините шланг рабочей жидкости сцепления.

  • Снимите зажим.
  • Закрепите шланг хомутом.
  • Снимите уплотнительное кольцо и отбракуйте его.
19. Отсоедините тягу переключения передач.

  • Снимите зажим.
  • Снимите уплотнительные кольца и отбракуйте их.

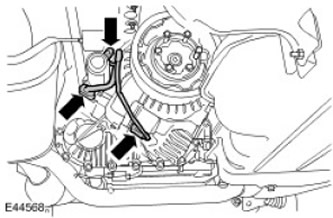

20. Снимите жгут электропроводки с раздаточной коробки.

  • Отсоедините 3 электрических разъема раздаточной коробки.
  • Выверните болт жгута электропроводки.
  • Освободите жгут электропроводки из зажима.

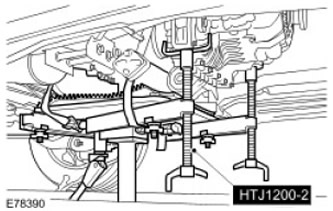

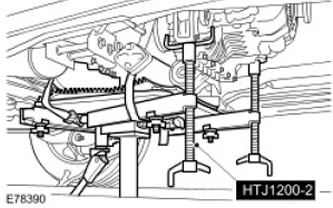

21. Установите специальный инструмент на коробку передач. Закрепите коробку передач на специальном инструменте.

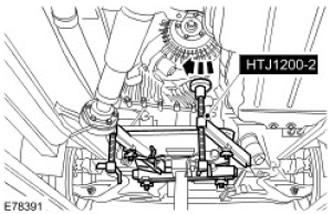

22. Опустите заднюю часть коробки передач для обеспечения доступа.

23. Отсоедините жгут электропроводки от коробки передач.

  • Отсоедините 2 электрических разъема.
  • Выверните 2 болта.
  • Освободите жгут электропроводки из зажима.




24. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

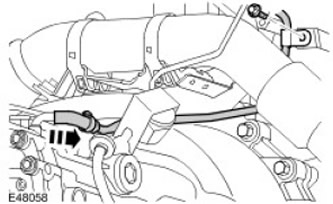

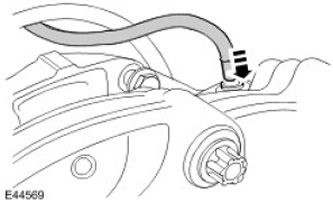

Отсоедините трубопровод сапуна коробки передач.






25. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

Отсоедините вентиляционную магистраль раздаточной коробки.

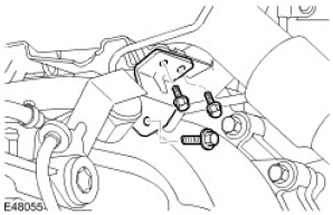

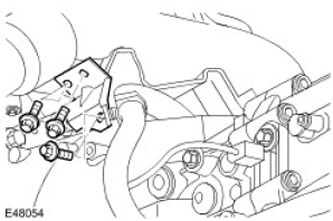

26. Снимите левый опорный кронштейн перепускной выхлопной трубки. Выверните 3 болта.






27. Снимите правый опорный кронштейн перепускной выхлопной трубки. Выверните 3 болта.






28. Переместите жгут электропроводки для получения доступа к центральному опорному кронштейну перепускной выхлопной трубки.

29. Снимите центральный опорный кронштейн перепускной выхлопной трубки. Выверните 2 болта.

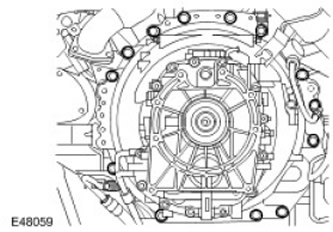

30. Выверните 14 болтов коробки передач.






31. ВНИМАНИЕ: Следите за тем, чтобы коробка передач сохраняла горизонтальное положение.

Отсоедините коробку передач от двигателя и сдвиньте ее назад на 40 мм.

32. С помощью домкрата для коробки передач поверните ее, чтобы получить доступ к механизму переключения передач.

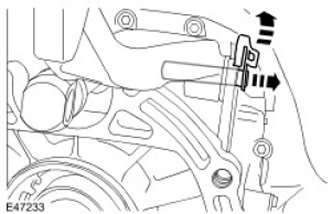

33. ПРИМЕЧАНИЕ: Для наглядности на рисунке раздаточная коробка снята.

Отсоедините механизм переключения передач от коробки передач.

  • Освободите зажим.
  • Отсоедините штифт.




34. ВНИМАНИЕ: Следите за тем, чтобы коробка передач сохраняла горизонтальное положение.

Вместе с помощником снимите коробку передач.






35. Снимите коробку передач с домкрата для коробки передач.
