Discovery 3. Датчик температуры топлива двигателя 4.4L




Снятие


1. Закрепите капот в сервисном положении. Освободите стойки капота.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 4.4L (12.30.50)

4. ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

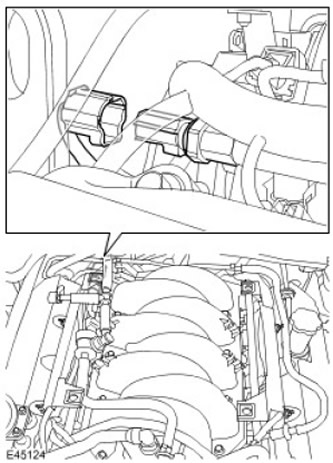

Снимите датчик температуры топлива.

  • Рассоедините штекерный разъем.
  • Положите гигроскопическую ткань для впитывания пролитой жидкости.






Установка


1. Для установки выполните процедуру снятия в обратной последовательности.

  • Очистите контактные поверхности деталей.
  • Нанесите герметик на резьбу датчика.
  • Затяните датчик (момент затяжки 7 Нм).









Discovery 3. Датчик температуры топлива двигателя 2.7L




Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не допускайте присутствия зажженной сигареты или открытого огня любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры безопасного обращения с топливом. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к любому виду ремонта системы впрыска топлива под высоким давлением, выждите не менее 30 секунд после остановки двигателя Неследование этому указанию может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Не выполняйте никакие ремонты системы впрыска топлива при работающем двигателе. Давление топлива в системе может достигать 1650 бар (23,931 фунтов/кв. дюйм). Неследование этому указанию может привести к травматическим последствиям.

ВНИМАНИЕ: Убедитесь, что зона станции технического обслуживания, в которой работают с автомобилем, максимально убрана и свободна от пыли. Грязь и пыль, образующиеся при работе со сцеплением, тормозами или в результате операций механической обработки или сварки, могут вызвать загрязнение топливной системы и привести к неполадкам в работе.

ВНИМАНИЕ: Обязательно выполняйте процедуру очистки перед проведением любого ремонта элементов системы впрыска топлива. Неследование этому указанию может привести к проникновению грязи в систему впрыска топлива.

ВНИМАНИЕ: Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому при работе с этими элементами требуется соблюдать абсолютную чистоту. Обязательно вставляйте заглушки во все открытые отверстия или магистрали. Неследование этому указанию может привести к проникновению грязи в систему впрыска топлива.

1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)

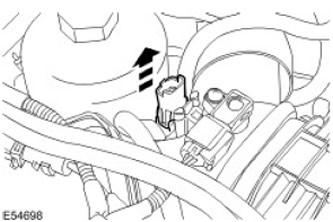

3. Рассоедините электрический разъем датчика температуры топлива.

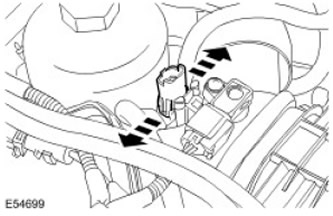

4. Освободите фиксирующий хвостовик датчика температуры топлива.






5. ВНИМАНИЕ: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

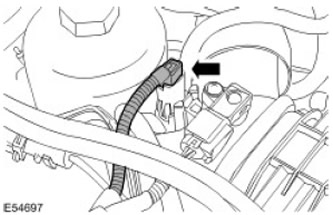

Снимите датчик температуры топлива с возвратного топливопровода.

  • Положите гигроскопическую ткань для впитывания пролитого топлива.
  • Отбракуйте уплотнительное кольцо.
  • Очистите контактную поверхность уплотнения.
  • Установите чистую заглушку в возвратный топливопровод.






Установка


1. Для установки выполните процедуру снятия в обратной последовательности. Очистите окружающую поверхность.
