Discovery 3. Вентилятор охлаждения модуля управления двигателем 2.7L



Снятие


1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите полку аккумулятора. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

3. Снимите модуль управления двигателем (ЕСМ). Для получения дополнительной информации обратитесь к Модуль управления двигателем (ECM) (18.30.03)

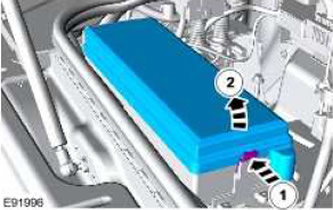

4. Снимите крышку электрораспределительной коробки аккумулятора (BJB). Отпустите зажим.

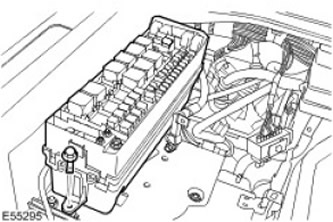

5. Снимите BJB с кронштейна. Выверните болт.






6. Снимите центральную электрораспределительную коробку (CJB). Для получения дополнительной информации обратитесь к Центральная коробка соединений (CJB) (86.70.56)

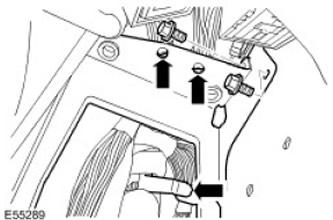

7. Освободите кронштейн CJB.

  • Освободите 3 верхних зажима жгута электропроводки.
  • Выверните 2 болта.

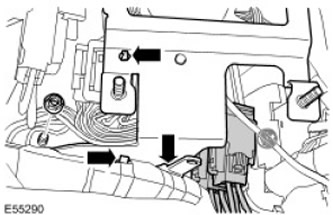

8. Снимите кронштейн CJB.

  • Рассоедините 2 электрических разъема.
  • Освободите 3 нижних зажима жгута электропроводки.
  • Отверните 2 гайки.

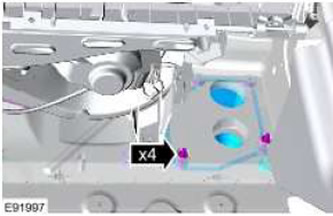

9. Отсоедините корпус ECM.
  • Отсоедините изоляцию для получения доступа к гайкам.
  • Отверните 2 гайки и выверните 2 болта.

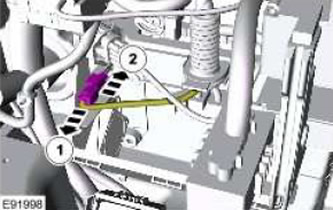

10. ВНИМАНИЕ: Обратите внимание на разводку жгутов электропроводки.

Отсоедините и расстыкуйте электрический разъем вентилятора охлаждения ЕСМ.

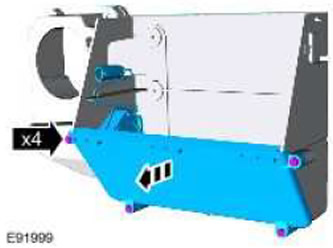

11. Снимите нижнюю панель корпуса ЕСМ. Выкрутите 4 винта.

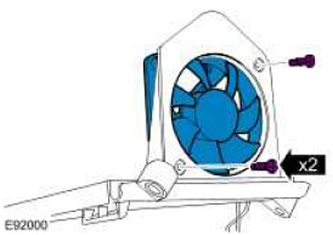

12. ВНИМАНИЕ: Отметьте установочное расположение элементов перед снятием.

Снимите вентилятор охлаждения. Выкрутите 2 винта.








Установка


1. ВНИМАНИЕ: Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии.

Установите вентилятор охлаждения. Вверните 2 винта.

2. ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

Установите нижнюю панель корпуса ЕСМ. Вверните 4 винта.

3. ВНИМАНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.

Состыкуйте и закрепите электрический разъем вентилятора охлаждения.

4. ВНИМАНИЕ: Убедитесь в правильности установки уплотнения.

Закрепите корпус ЕСМ. Затяните болты и гайки (момент затяжки 10 Нм).

5 . Установите кронштейн CJB.

  • Затяните гайки (момент затяжки 10 Нм).
  • Закрепите зажимы.
  • Состыкуйте электрические разъемы.
  • Затяните болты (момент затяжки 25 Нм).
6. Установите CJB. Для получения дополнительной информации обратитесь к Центральная коробка соединений (CJB) (86.70.56)

7. Закрепите BJB на кронштейне. Затяните болт (момент затяжки 6 Нм).

8 . Установите крышку BJB. Закрепите зажим.

9. Установите ECM. Для получения дополнительной информации обратитесь к Модуль управления двигателем (ECM) (18.30.03)

10. Установите полку аккумулятора. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)

11. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
