Discovery 3. Воздушный фильтр двигателя 4.0L




Снятие


1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

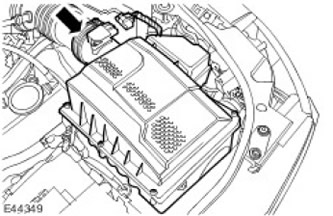

2. Освободите впускной патрубок воздушного фильтра. Отпустите зажим.

3. Рассоедините электрический разъем датчика массового расхода воздуха (MAF).






4. Снимите воздушный фильтр в сборе.



Установка


1. ПРИМЕЧАНИЕ: При установке воздушного фильтра убедитесь, что штифты вошли во втулки.

Для установки выполните процедуру снятия в обратной последовательности.











Discovery 3. Воздушный фильтр двигателя 4.4L




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

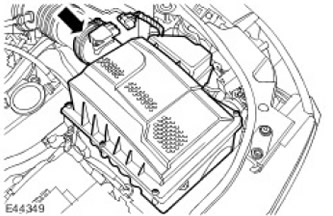

2. Освободите впускной патрубок воздушного фильтра. Отпустите зажим впускного патрубка воздушного фильтра.

3. Рассоедините электрический разъем датчика массового расхода воздуха (MAF).

4. Снимите воздушный фильтр в сборе.








Установка


1. ПРИМЕЧАНИЕ: При установке воздушного фильтра обратите внимание на то, чтобы установочные штифты надежно сели во втулки.

При установке выполните процедуру снятия в обратной последовательности.













Discovery 3. Воздушный фильтр двигателя 2.7L




Снятие


1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ВНИМАНИЕ: При снятии выпускного трубопровода воздушного фильтра проверьте, не смещено ли резиновое уплотнение на нижнем воздухопроводе с левой стороны. Проверьте правильность посадки уплотнения на нижнем трубопроводе.

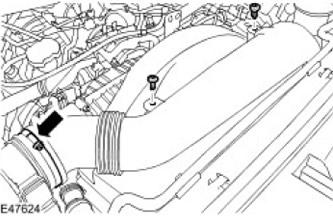

Снимите выпускной трубопровод воздушного фильтра.

  • Выверните 2 винта.
  • Освободите зажим.

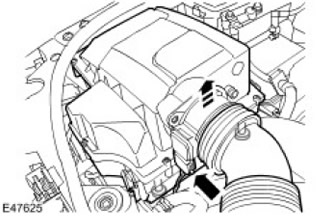

3. Снимите воздушный фильтр в сборе.

  • Отсоедините электрический разъем.
  • Открепите воздушный фильтр от 2 втулок.




4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Отсоедините электрический разъем датчика абсолютного давления в коллекторе (MAP).

  • Выверните 2 винта с головкой Тогх.
  • Снимите кольцевое уплотнение.






Установка


1. ВНИМАНИЕ: При установке выпускного трубопровода воздушного фильтра убедитесь, что он правильно зафиксирован на нижнем воздухопроводе, обеспечивая герметичное уплотнение.

ПРИМЕЧАНИЕ: При установке воздушного фильтра убедитесь, что установочные штифты вошли во втулки.

Установите элементы на место, действуя в обратной последовательности.
