Discovery 3. Снятие и установка стартера




Снятие и установка стартера двигателя 4.0L



Снятие


1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

3. Снимите выхлопную систему. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

4. Снимите стартер.

  • Выверните 2 болта.
  • Снимите верхнюю крышку клеммы.
  • Снимите нижнюю крышку клеммы.
  • Отверните гайку.
  • Расстыкуйте два электрических разъема.






Установка


1. Установите стартер.

  • Очистите сопрягаемые поверхности элементов.
  • Состыкуйте электрические разъемы.
  • Затяните гайку (момент затяжки 10 Нм).
  • Установите нижнюю крышку клеммы.
  • Установите верхнюю крышку клеммы.
  • Затяните болты (момент затяжки 45 Нм).
2. Установите выхлопную систему. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)

3. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.











Discovery 3. Снятие и установка стартера двигателя 4.4L




Специальный инструмент




Съемник шарового шарнира 205-754 (LRT-54-027)



Снятие


1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Приподнимите и подоприте автомобиль.

3. Снимите переднее колесо.

4. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

5. Снимите правый верхний теплозащитный экран моторного отсека. Выверните винт.






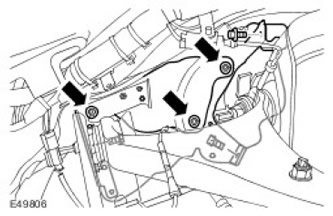

6. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

  • Отверните 3 гайки.
  • Выверните 3 болта.
  • Снимите 3 теплозащитных экрана.

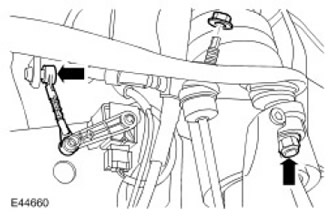

7. Отсоедините рычаг датчика высоты.

8. ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте прилагаемый шестигранный ключ.

Отверните гайку крепления стойки стабилизатора.
9. ВНИМАНИЕ: Для предотвращения выпадения поворотного кулака вперед и отсоединения внутреннего шарнира полуоси поддержите поворотный кулак.

Отверните гайку крепления верхнего рычага.






10. Используя специальный инструмент, отсоедините шаровой шарнир верхнего рычага. Отверните гайку и отбракуйте ее.






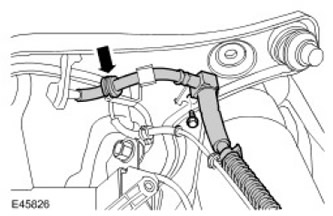

11. Отсоедините тормозной шланг от верхнего рычага. Для обеспечения доступа поднимите верхний рычаг.

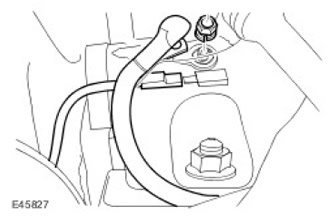

12. Отсоедините электрические разъемы стартера. Отверните гайку.






13. Снимите стартер. Выверните 2 болта.








Установка


1. Очистите контактные поверхности деталей.

2. Установите стартер. Затяните болты (момент затяжки 45 Нм).

3. Подсоедините электрические разъемы. Затяните гайку стартера (момент затяжки 10 Нм).

4. Присоедините тормозной шланг к верхнему рычагу. Затяните болт (момент затяжки 23 Нм).

5. Соедините верхний рычаг с поворотным кулаком. Заверните новую гайку и затяните ее (момент затяжки 70 Нм).

6. Закрепите стойку стабилизатора. Затяните гайку (момент затяжки 115 Нм).

7. Присоедините рычаг датчика высоты.

8. ПРИМЕЧАНИЕ: Теплозащитный экран состоит из трех частей.

Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

  • Вверните болты.
  • Заверните гайки.

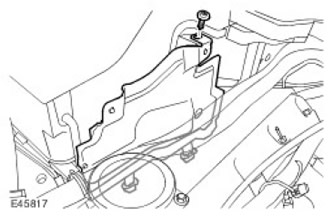

9. Установите правый верхний теплозащитный экран моторного отсека. Вверните винты.

10. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

11. Установите переднее колесо. Затяните колесные гайки (момент затяжки 140 Нм).

12. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.















Discovery 3. Снятие и установка стартера  двигателя 2.7L



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

3. Снимите нижнюю защитную крышку двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

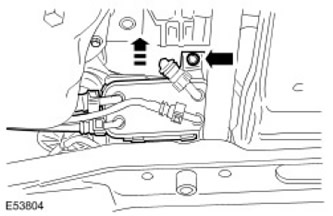

4. Освободите охладитель топлива. Выверните болт крепления.

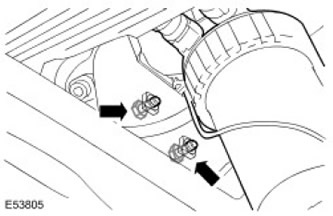

5. Переставьте охладитель топлива и корпус топливного фильтра. Выверните два болта крепления.

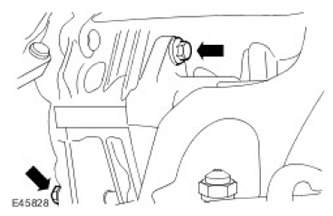

6. Выверните болт крепления жгута электропроводки.

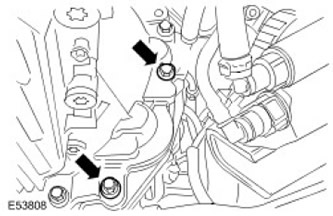

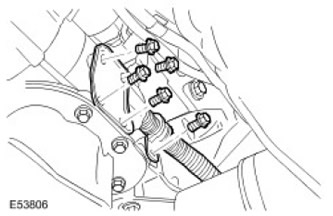

7. Снимите кронштейн крепления стартера. Выверните 4 болта крепления.

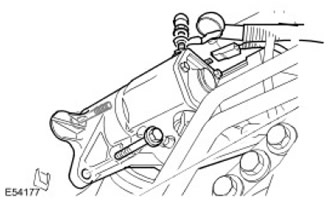

8. Переставьте стартер. Выверните два болта крепления.






9. Снимите стартер.

  • Переставьте резиновый изолятор.

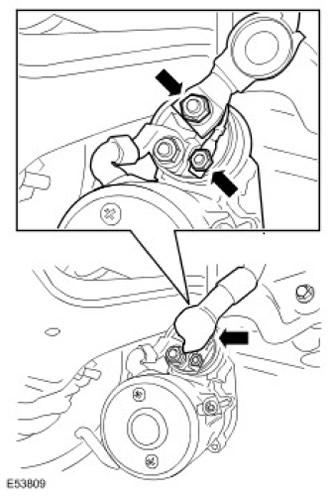

  • Отверните две гайки крепления жгута электропроводки стартера.






Установка


1. Установите стартер.

  • Затяните гайку крепления клеммы положительного полюса аккумуляторной батареи (момент затяжки 11 Нм).
  • Затяните гайку вывода электромагнита (момент затяжки 7 Нм).
  • Переставьте резиновый изолятор.
2. Переставьте стартер. Установите 2 болта крепления. Затяните болты (момент затяжки 48 Нм).

3. Установите болт крепления жгута электропроводки. Затяните болт (момент затяжки 10 Нм).

4. ВНИМАНИЕ: Кронштейн крепления стартера должен быть установлен. Невыполнение данного требования может привести к повреждению автомобиля.

Установите кронштейн крепления стартера. Установите и затяните 4 болта (момент затяжки 10 Нм).

5. Переставьте охладитель топлива и корпус топливного фильтра. Установите и затяните 2 болта (момент затяжки 10 Нм).

6. Присоедините охладитель топлива. Установите и затяните болт (момент затяжки 10 Нм).

7. Установите нижнюю защитную крышку двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

8. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
