Discovery 3. Клапан слива конденсата из топливного фильтра двигателя 2.7L



ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: При проведении последующих работ необходимо соблюдать осторожность в обращении с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры безопасного обращения с топливом. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.

ПРЕДОСТЕРЕЖЕНИЕ: При проглатывании топлива не вызывайте рвоту, а незамедлительно обратитесь за медицинской помощью. Неследование этим указаниям может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. В случае возникновения раздражения обратитесь за медицинской помощью.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Предпримите все необходимые меры по предотвращению возгорания и взрыва.

ВНИМАНИЕ: Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому при работе с этими элементами особенно важно соблюдать абсолютную чистоту. Открытые отверстия или магистрали всегда следует заглушать, используя соответствующие заглушки. Неследование этому указанию может привести к проникновению грязи в систему впрыска топлива.

ВНИМАНИЕ: Убедитесь в том, что зона станции технического обслуживания, в которой работают с автомобилем, чистая и свободна от пыли. Грязь и пыль, образующиеся при работе со сцеплением, тормозами или в результате операций механической обработки или сварки, могут вызвать загрязнение топливной системы и привести к неполадкам в работе.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

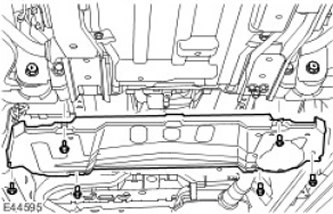

2. Снимите нижнюю защиту коробки передач. Выверните 6 болтов.






3. ПРЕДОСТЕРЕЖЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.

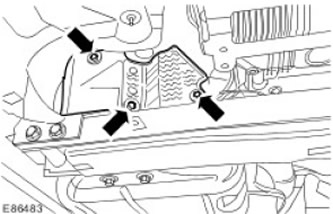

Снимите теплозащитный экран топливного фильтра. Выверните три болта.

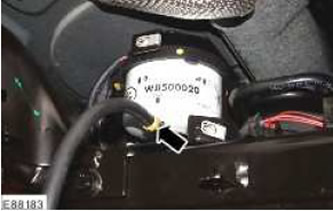

4. Слейте конденсат из фильтрующего элемента топливного фильтра.

  • Подсоедините подходящую сливную трубку к порту слива конденсата.
  • Отпустите винт сливного порта на два полных оборота и дайте конденсату возможность стечь в емкость.
  • Переключите зажигание в положение 2 и сохраняйте его в этом положении до тех пор, пока не вытечет 100 мл жидкости, а затем переключите в положение О.
  • Снимите сливную трубку.




5. Затяните винт порта слива конденсата.

6. Установите теплозащитный экран топливного фильтра. Затяните болты усилием 6 Нм.

7. Установите нижнюю защиту коробки передач. Затяните болты усилием 10 Нм.
