Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите турбокомпрессор. Для получения дополнительной информации обратитесь к Турбокомпрессор (19.42.01)
3. Слейте охлаждающую жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
4. Снимите лоток аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)
5. Отсоедините выпускной патрубок левого клапана EGR. Для получения дополнительной информации обратитесь к Выпускной патрубок клапана рециркуляции отработавших газов (EGR) (17.45.18)

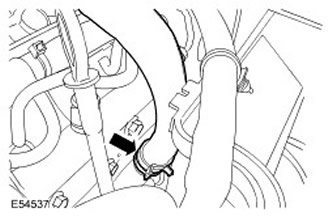

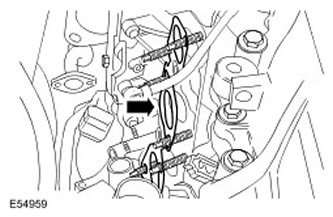

6. Отсоедините выпускной шланг охлаждающей жидкости от левого клапана EGR. Освободите зажим.

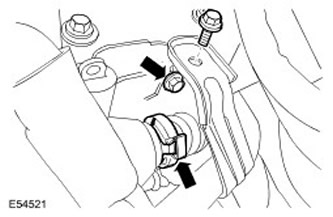

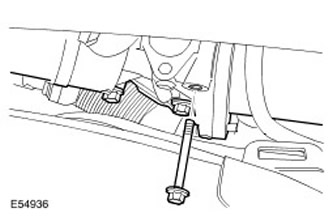

7. Отсоедините впускной патрубок левого клапана EGR.
- Выверните 2 болта крепления опорного кронштейна.
- Снимите опорный кронштейн.
- Снимите и отбракуйте зажим.

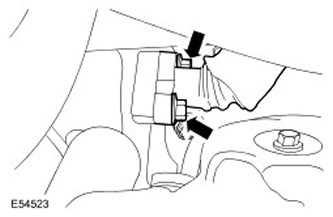

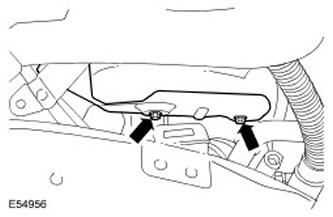

8. Снимите впускную трубку левого клапана EGR.
- Выверните 2 болта.
- Снимите прокладку и отбракуйте ее.

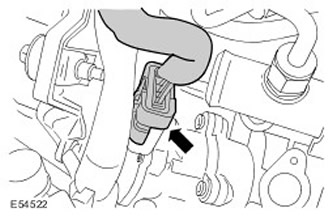

9. Расстыкуйте электрический разъем левого клапана EGR.

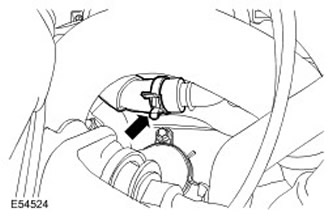

10. Отсоедините впускной шланг охлаждающей жидкости от левого клапана EGR. Освободите зажим.
11. Снимите левый клапан EGR. Выверните 3 болта.
12. Снимите теплозащитный экран левого выпускного коллектора. Выверните 2 болта.

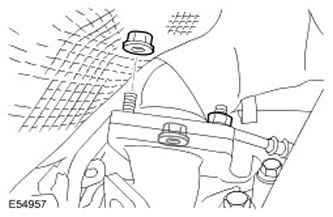

13. Отверните три гайки перепускной трубки отработавших газов.

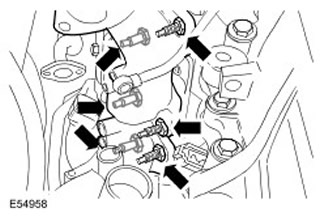

14. Снимите левый выпускной коллектор. Отверните 6 гаек.
15. Снимите прокладку левого выпускного коллектора и отбракуйте ее. Снимите и отбракуйте шпильки.
Установка
1. Затяните шпильки крепления левого выпускного коллектора (момент затяжки 13 Нм). Установите новую прокладку.

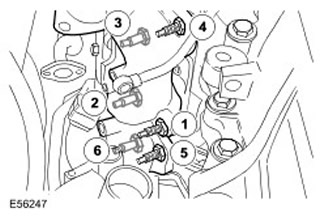

2. ПРИМЕЧАНИЕ: Затяжку гаек производит в указанном порядке.
Установите левый выпускной коллектор. Затяните гайки (момент затяжки 24 Нм).
3. Наверните три гайки перепускной трубки отработавших газов. Затяните гайки (момент затяжки 24 Нм).
4. Установите теплозащитный экран левого выпускного коллектора. Вставьте и затяните 2 болта (момент затяжки 10 Нм).
5. Установите левый клапан EGR. Встав ьте болты крепления клапана EGR, но пока полностью не затягивайте их.
6. ПРИМЕЧАНИЕ: На данном этапе не следует полностью затягивать зажим.
Установите впускной патрубок левого клапана EGR.
- Установите новый зажим.
- Установите новую прокладку.
- Свободно вставьте 2 болта крепления впускного патрубка клапана EGR.
8. Затяните 2 болта крепления впускного патрубка клапана EGR (момент затяжки 10 Нм).
9. Затяните 3 болта крепления клапана EGR (момент затяжки 10 Нм).
10. Установите опорный кронштейн. Затяните 2 крепежных болта (момент затяжки 10 Нм).
11. Присоедините впускной шланг охлаждающей жидкости к левому клапану EGR.
12. Состыкуйте электрический разъем левого клапана EGR.
13. Присоедините выпускной шланг охлаждающей жидкости клевому клапану EGR.
14. Установите выпускной патрубок левого клапана EGR. Для получения дополнител ьной информации обратитесь к Выпускной патрубок клапана рециркуляции отработавших газов (EGR) (17.45.18)
15. Установите лоток аккумуляторной батареи. Для получения дополнител ьной информации обратитесь к Полка для установки аккумулятора (76.10.30)
16. Установите турбокомпрессор. Для получения дополнител ьной информации обратитес ь к Турбокомпрессор (19.42.01)
17. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнител ьной информации обратитесь к Спецификация.
18. Заправ ьте систему охлаждения и удалите из нее воздух. Для получения дополнител ьной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
