Discovery 3. Шкив коленчатого вала двигателя 4.4L




Специальный инструмент




Инструмент для блокировки шкива коленчатого вала 303-893(LRT-12-080)

Переходник 303-191-03

Болты и втулки 303-191-04

Приспособление для демонтажа шкива коленчатого вала 303-588

Приспособление для демонтажа сальника коленчатого вала 303-D121

Приспособление для монтажа сальника коленчатого вала 303-1100

Переходник приспособления для монтажа сальника коленчатого вала 303-1100-01




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.

3. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

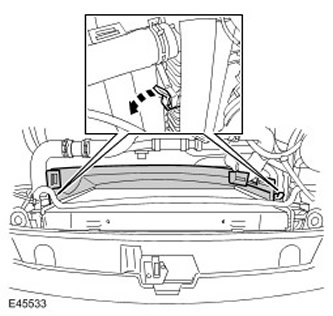

4. Снимите кожух вентилятора охлаждения.

  • Освободите 2 зажима кожуха вентилятора охлаждения.
  • Освободите и снимите нижний кожух вентилятора охлаждения с радиатора.

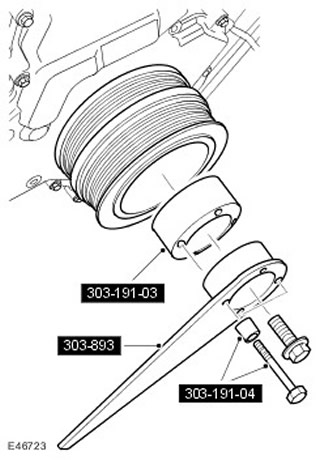

5. Специальными инструментами заблокируйте шкив коленчатого вала.






6. ВНИМАНИЕ: Ни при каких обстоятельствах не используйте установочный штифт коленчатого вала, 303-645, для блокировки коленчатого вала при выполнении описанной ниже процедуры.

ПРИМЕЧАНИЕ: Болт крепления шкива коленчатого вала затянут очень сильно.

Выверните болт крепления шкива коленчатого вала. Отбракуйте болт.

7. Снимите специальные инструменты.

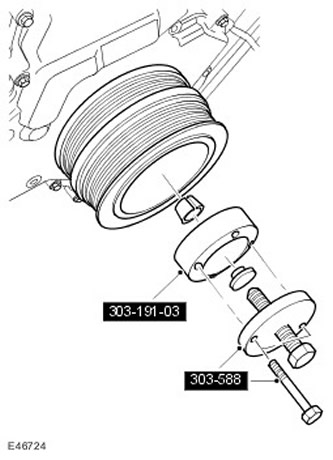

8. Используя специальные инструменты, снимите шкив коленчатого вала. Подберите стопорное кольцо.






9. Снимите специальные инструменты со шкива коленчатого вала.

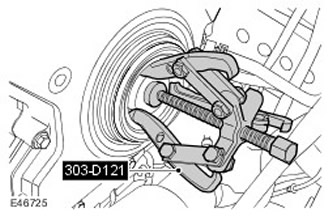

10. Используя специальный инструмент, снимите передний сальник коленчатого вала.

  • Снимите внешнюю половину сальника.
  • Повторите данный процесс для снятия внутренней половины сальника.




11. Осмотрите шкив демпфирующей муфты коленчатого вала и стопорное кольцо на предмет повреждений.



Установка


1. Очистите все контактные поверхности шкива коленчатого вала.

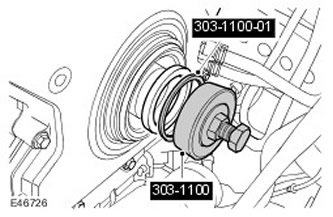

2. Используя специальные инструменты, установите передний сальник коленчатого вала.

  • Смажьте сальник чистым моторным маслом.
  • Отбракованный болт крепления шкива коленчатого вала используйте со специальным инструментом.




3. Установите шкив коленчатого вала. Смажьте сальник чистым моторным маслом.

4. Установите стопорное кольцо шкива коленчатого вала.

5. ВНИМАНИЕ: Перед установкой нового болта крепления шкива коленчатого вала необходимо очистить в шкиве резьбу.

Вверните болт крепления шкива коленчатого вала, но не затягивайте его.

6. ВНИМАНИЕ: Ни при каких обстоятельствах не используйте установочный штифт коленчатого вала, 303-645, для блокировки коленчатого вала при выполнении описанной ниже процедуры.

При помощи специальных инструментов заблокируйте шкив коленчатого вала. Затяните болт крепления шкива коленчатого вала (момент затяжки 380 Нм).






7. Снимите специальные инструменты.

8. Установите нижний кожух вентилятора охлаждения.

9. Наденьте ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

10. Присоедините провод "массы" к аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
