Discovery 3. Правая опора двигателя 4.4L



Специальный инструмент




Съемник шарового шарнира 205-754 (LRT-54-027)



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Снимите правое переднее колесо.

4. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

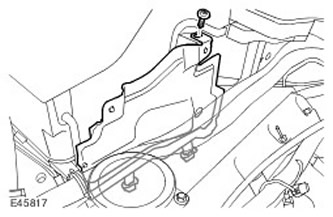

5. Снимите правый верхний теплозащитный экран моторного отсека. Выверните винт.

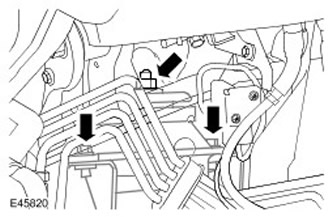

6. ПРИМЕЧАНИЕ: Теплозащитный экран состоит из трех частей.

Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

  • Отверните 3 гайки.
  • Выверните 3 болта.

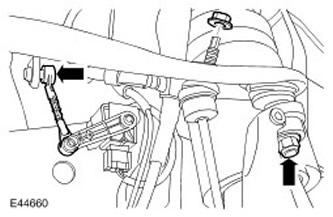

7. Отсоедините рычаг датчика высоты.

8. ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте прилагаемый шестигранный ключ.

Отверните гайку крепления стойки стабилизатора.

9. ВНИМАНИЕ: Для предотвращения выпадения поворотного кулака вперед и отсоединения внутреннего шарнира полуоси поддержите поворотный кулак.

Отверните гайку крепления верхнего рычага.

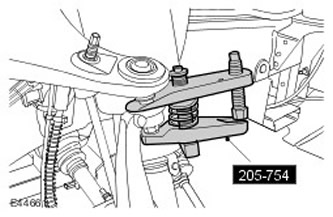

10. Используя специальный инструмент, отсоедините шаровой шарнир верхнего рычага. Отверните гайку и отбракуйте ее.

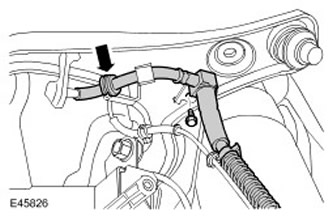

11. Отсоедините тормозной шланг от верхнего рычага.






12. Для получения доступа отведите верхний рычаг подвески в сторону и привяжите его.

13. Подоприте двигатель.

14. Поднимите двигатель. Отверните гайку.

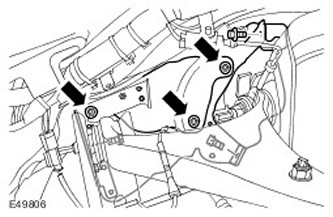

15. Снимите переднюю опору двигателя. Выверните и отбракуйте 2 болта.








Установка


1. Очистите контактные поверхности деталей.

2. Установите переднюю опору двигателя. Затяните болты с моментом 45 Нм, а затем еще на 60 градусов.

3. Опустите двигатель на опору. Затяните гайку (момент затяжки 90 Нм).

4. Уберите подпорку из-под двигателя.

5. Присоедините тормозной шланг к верхнему рычагу. Затяните болт (момент затяжки 23 Нм).

6. Соедините верхний рычаг с поворотным кулаком.

  • Снимите стяжку, крепящую верхний рычаг.
  • Заверните новую гайку и затяните ее (момент затяжки 70 Нм).
7. Закрепите стойку стабилизатора. Затяните гайку (момент затяжки 115 Нм).

8. Присоедините рычаг датчика высоты.

9. ПРИМЕЧАНИЕ: Теплозащитный экран состоит из трех частей.

Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.

  • Вверните болты.
  • Заверните гайки.
10. Установите правый верхний теплозащитный экран моторного отсека. Вверните винт.

11. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

12. Установите переднее колесо. Затяните колесные гайки (момент затяжки 140 Нм).
