Специальный инструмент
|
Съемник шарового шарнира 205-754 (LRT-54-027) |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
3. Снимите левое переднее колесо.
4. Снимите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

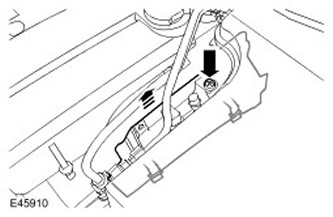

5. Снимите левый верхний теплозащитный экран моторного отсека. Выверните винт.

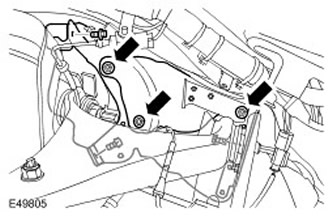

6. ПРИМЕЧАНИЕ: Теплозащитный экран состоит из трех частей.
Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Отверните 3 гайки.
- Выверните 3 болта.

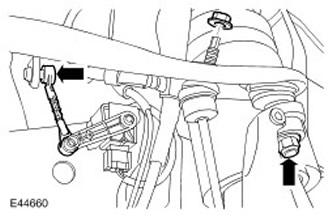

7. Отсоедините рычаг датчика высоты.
8. ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте прилагаемый шестигранный ключ.
Отверните гайку крепления стойки стабилизатора.
9. ВНИМАНИЕ: Для предотвращения выпадения поворотного кулака вперед и отсоединения внутреннего шарнира полуоси поддержите поворотный кулак.
Отверните гайку крепления верхнего рычага.

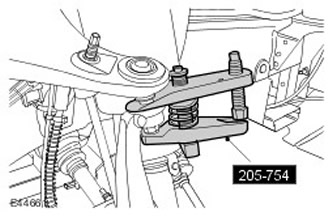

10. Используя специальный инструмент, отсоедините шаровой шарнир верхнего рычага. Отверните гайку и отбракуйте ее.

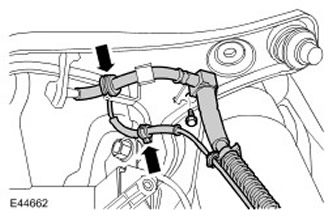

11. Отсоедините тормозной шланг от верхнего рычага.
12. Для получения доступа отведите верхний рычаг подвески в сторону и привяжите его.

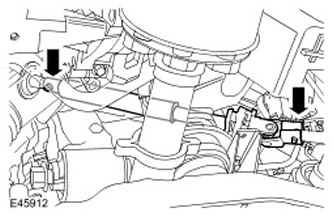

13. Для удобства доступа снимите нижний карданный шарнир рулевой колонки. Выверните и отбракуйте болты.
14. Подоприте двигатель.
15. Поднимите двигатель. Отверните гайку.

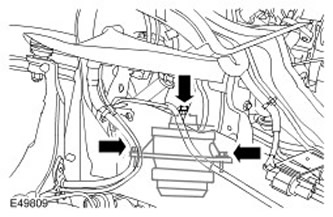

16. Снимите переднюю опору двигателя. Выверните и отбракуйте 2 болта.
Установка
1. Очистите контактные поверхности деталей.
2. Установите переднюю опору двигателя. Затяните болты с моментом 45 Нм, а затем еще на 60 градусов.
3. Опустите двигатель на опору. Затяните гайку (момент затяжки 90 Нм).
4. Уберите подпорку из-под двигателя.
5. Установите нижний карданный шарнир рулевой колонки в сборе. Вверните и затяните новые капсулированные болты (момент затяжки 25 Нм).
6. Присоедините тормозной шланг к верхнему рычагу. Затяните болт (момент затяжки 23 Нм).
7. Соедините верхний рычаг с поворотным кулаком.
- Снимите стяжку, крепящую верхний рычаг.
- Заверните новую гайку и затяните ее (момент затяжки 70 Нм).
9. Присоедините рычаг датчика высоты.
10. Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Вверните болты.
- Заверните гайки.
12. Установите защитный экран двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)
13. Установите переднее колесо. Затяните колесные гайки (момент затяжки 140 Нм).
