Discovery 3. Стартер и система охлаждения двигателя 4.4L

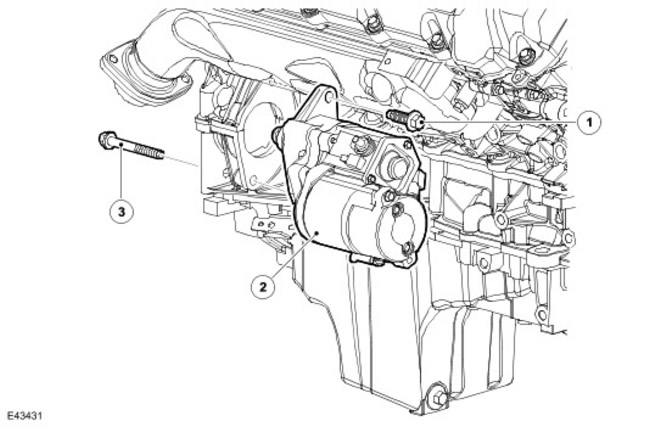

Стартер








Наименование пункта Каталожный номер запасной части Описание
1 - Болт
2 - Стартер
3 - Болт

Стартер установлен в правой задней части двигателя, на стыке блока цилиндров с опорной плитой. Для получения дополнительной информации обратитесь к Starting System (303-06B Starting System - 4.4L)



Сливная пробка системы охлаждения / подогреватель







Сливная пробка системы охлаждения расположена в левой задней части блока цилиндров. На автомобилях с комплектом оборудования для холодного климата вместо сливной пробки на блоке цилиндров установлен подогреватель охлаждающей жидкости.

На автомобилях для канадского рынка подогреватель охлаждающей жидкости устанавливается на двигатель при его сборке, а на автомобилях для скандинавского рынка подогреватель охлаждающей жидкости устанавливается дилером.

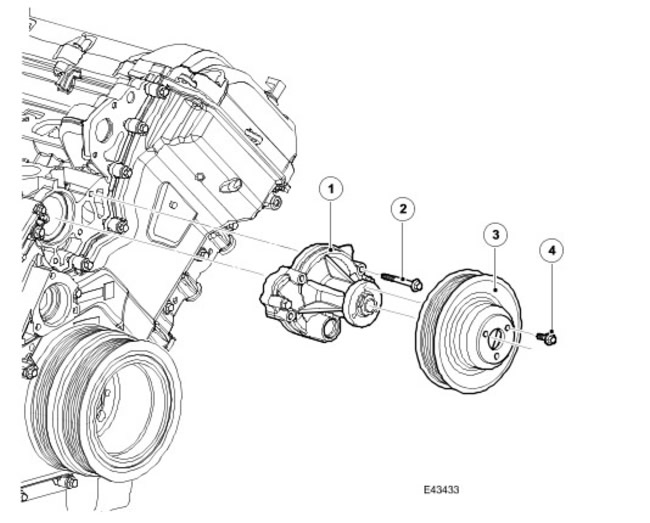

Насос охлаждающей жидкости








Наименование пункта Каталожный номер запасной части Описание
1 - Насос охлаждающей жидкости
2 - Болт
3 - Шкив
4 - Болт

Насос охлаждающей жидкости установлен между двумя рядами цилиндров на передней стороне блока цилиндров.

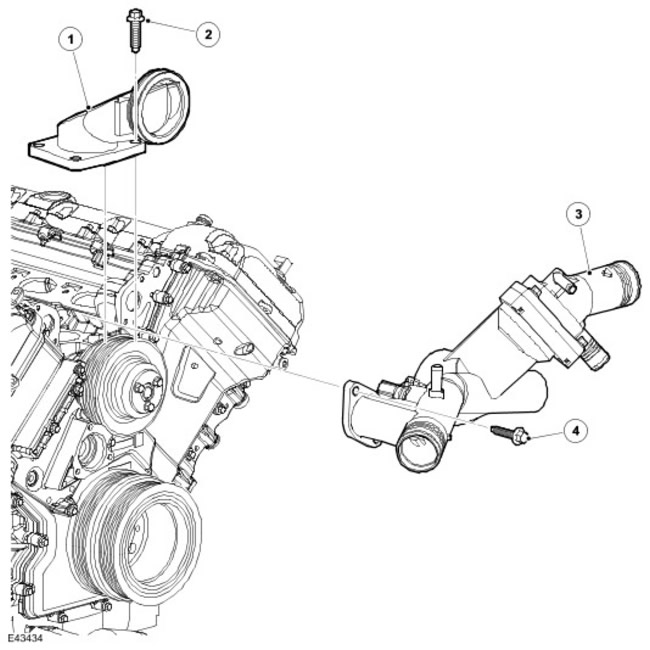

Корпус термостата








Наименование пункта Каталожный номер запасной части Описание
1 - Коленчатый выходной патрубок охлаждающей жидкости
2 - Болт
3 - Корпус термостата
4 - Болт

Корпус термостата, выполненный из композитного материала, расположен между двумя рядами цилиндров непосредственно над насосом охлаждающей жидкости. Термостат регулирует расход охлаждающей жидкости через радиатор.
