Discovery 3. Элементы газораспределительного механизма двигателя 4.0L

Специальный инструмент

Инструмент для поворачивания коленчатого вала 303-674

Снятие

ПРИМЕЧАНИЕ: Здесь рассмотрены снятие и установка следующих деталей: натяжитель первичной цепи привода ГРМ, направляющая цепи газораспределительного механизма, звездочка промежуточного вала, звездочка коленчатого вала и цепь газораспределительного механизма.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

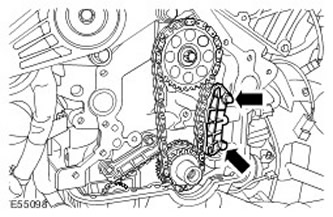

3. Снимите натяжитель первичной цепи привода ГРМ. Выверните 2 болта.

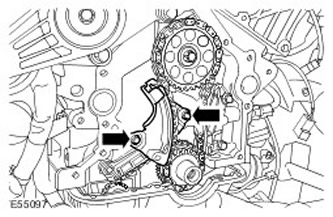

4. Снимите направляющую натяжителя первичной цепи привода ГРМ. Выверните 2 болта.

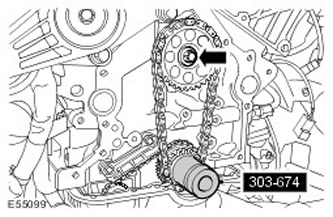

5. Установите специальный инструмент на коленчатый вал.

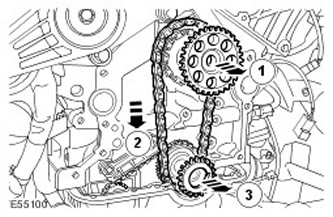

6. Снимите звездочку промежуточного вала.

С помощью дополнительного ключа и специального инструмента заблокируйте звездочку промежуточного вала.
Выверните и отбракуйте болт с головкой Torx.

7. ПРИМЕЧАНИЕ: Запишите, в каком положении стоит деталь.

Снимите звездочку коленчатого вала. Снимите первичную цепь привода ГРМ.

Установка

1. Установите первичную цепь привода ГРМ.

Очистите контактные поверхности деталей.
Установите звездочку коленчатого вала таким образом, чтобы углубление находилось со стороны коленчатого вала.
Установите специальный инструмент на коленчатый вал.

2. Установите звездочку промежуточного вала.

Очистите контактные поверхности деталей.
Установите первичную цепь привода ГРМ на звездочки.
Вверните новый болт с головкой Torx и слегка затяните его.

3. Установите направляющую цепи газораспределительного механизма.

Очистите контактные поверхности деталей.
Затяните болты (момент затяжки 20 Нм).

4. Установите натяжитель цепи газораспределительного механизма.

Очистите контактные поверхности деталей.
Затяните болты с моментом 10 Нм.

5. Затяните новый болт с головкой Torx с моментом 45 Нм, а затем поверните его еще на 70 градусов.

6. Установите переднюю крышку двигателя. Для получения дополнительной информации обратитесь к Передняя крышка двигателя (12.65.01)

7. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение

8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
