Специальный инструмент
 Инструмент для регулировки вставки рамы блока цилиндров 303-596 |
Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
3. Снимите передние колеса в сборе с шинами.
4. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)
5. Снимите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)
6. Снимите масляный поддон. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)
7. Снимите передний стабилизатор. Для получения дополнительной информации обратитесь к Передний стабилизатор поперечной устойчивости (60.10.01)

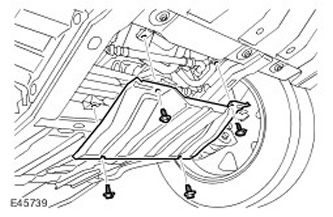

8. Снимите панель доступа к радиатору. Выверните 4 болтов.
9. Освободите магистрали масляного радиатора двигателя.
- Выверните болт.
- Отверните гайку.
- Отведите магистрали в сторону и привяжите их.
10. ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

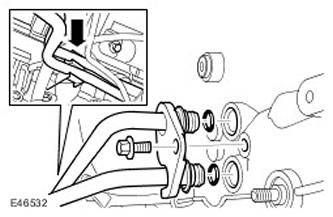

Освободите трубопроводы коробки передач.
- Установите емкость для сбора пролитой жидкости.
- Выверните болт.
- Освободите зажим.
- Снимите и отбракуйте оба кольцевых уплотнения.
11. ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

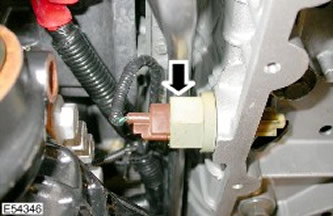

Снимите датчик температуры масла.
- Отсоедините электрический разъем.
- Снимите уплотнительное кольцо и отбракуйте его.

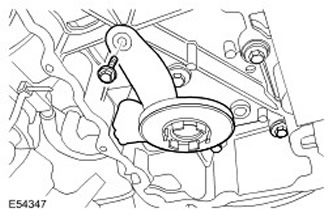

12. Снимите маслоприемный патрубок с сетчатым фильтром в сборе.
- Выверните болт.
- Снимите и отбракуйте два уплотнительных кольца.
13. Извлеките щуп измерения уровня.

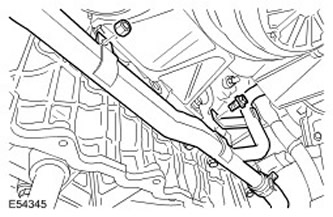

14. Отведите трубопроводы коробки передач и жгут электропроводки двигателя от фланца рамы блока цилиндра и привяжите их.
15. ПРИМЕЧАНИЕ: Отметьте положение установки 2 уплотнительных шайб.

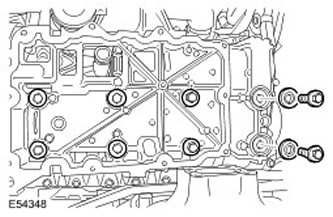

Выверните 8 болтов рамы блока цилиндров. Снимите и отбракуйте 2 уплотнительные шайбы.
16. ВНИМАНИЕ: Если не ослабить установочные винты, рама блока цилиндров может быть повреждена.

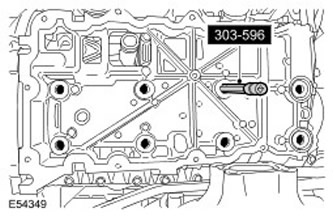

С помощью специального инструмента ослабьте 8 установочных винтов рамы блока цилиндров.

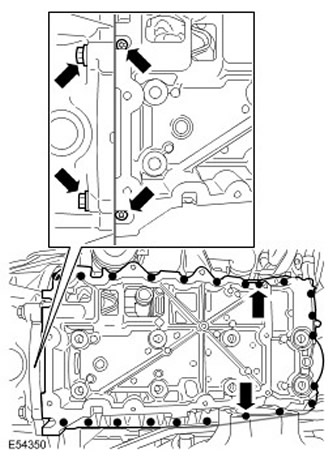

17. Снимите раму блока цилиндров.
- Выверните 2 задних болта.
- Выверните 2 винта Torx.
- Отверните 2 гайки.
- Выверните 20 болтов.
- Снимите прокладку и отбракуйте ее.
Установка
1. Очистите раму блока цилиндров.
- Очистите контактные поверхности деталей.
- Удалите герметик из полостей крышек коренных подшипников.

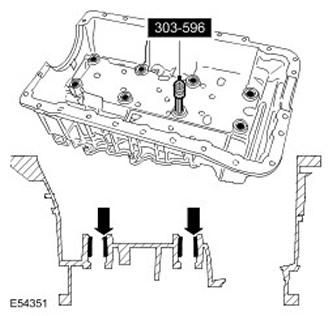

Установите установочные винты рамы блока цилиндров. С помощью специального инструмента отрегулируйте установочные винты таким образом, чтобы они были ниже поверхности выступа рамы блока цилиндров.
3. ПРИМЕЧАНИЕ: Рама должна быть установлена в течение 20 минут после нанесения герметика.

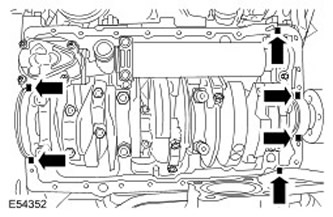

Нанесите герметик на раму блока цилиндров. Нанесите герметик на 6 указанных участков.
4. ВНИМАНИЕ: Убедитесь, что прокладка установлена правильно.
Установите раму блока цилиндров.
- Установите новую прокладку.
- Вверните, а затем равномерно и постепенно слегка затяните наружные болты, гайки и винты Torx.
- Вверните и затяните 2 задних болта.
- Ослабьте 2 задних болта.
- Слегка затяните 2 задних болта.
7. Затяните 2 задних болта (момент затяжки 43 Нм).

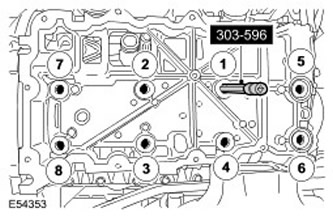

8. С помощью специального инструмента затяните 8 установочных винтов рамы блока цилиндров. Затяните установочные винты в указанной последовательности (момент затяжки 7 Нм).
9. ПРИМЕЧАНИЕ: Уплотнительные шайбы устанавливаются на серебристые болты. Серебристые болты устанавливаются в 2 передних отверстия.

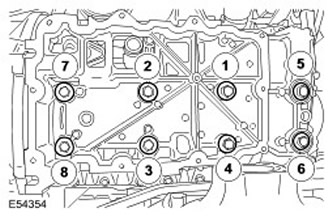

Вверните 8 болтов рамы блока цилиндров и затяните их 2 этапа.
- Установите 2 новые уплотнительные шайбы.
- Затяните болты в указанной последовательности (момент затяжки 15 Нм).
- Затяните болты в указанной последовательности (момент затяжки 34 Нм).
10. ПРИМЕЧАНИЕ: Смажьте новые уплотнения чистым моторным маслом.
Установите датчик температуры масла.
- Очистите контактные поверхности деталей.
- Установите новое уплотнительное кольцо.
- Затяните датчик температуры масла (момент затяжки 20 Нм).
- Подсоедините электрический разъем.
Установите маслоприемный патрубок с сетчатым фильтром в сборе.
- Очистите детали.
- Установите новые кольцевые уплотнения.
- Затяните болт (момент затяжки 10 Нм).
13. Вставьте щуп измерения уровня. Очистите деталь.
14. Установите на место магистрали масляного радиатора двигателя. Затяните болт и гайку (момент затяжки 25 Нм).
15. Присоедините трубопроводы коробки передач.
- Очистите детали.
- Установите новые кольцевые уплотнения.
- Закрепите зажим.
- Затяните болт (момент затяжки 10 Нм).
17. Установите передний стабилизатор. Для получения дополнительной информации обратитесь к Передний стабилизатор поперечной устойчивости (60.10.01)
18. Установите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)
19. Установите панель доступа к радиатору. Затяните 4 болта (момент затяжки 10 Нм).
20. Установите передние колеса в сборе с шинами.
21. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
22. Проверьте уровень трансмиссионной жидкости и при необходимости долейте ее. Для получения дополнительной информации обратитесь к Проверка уровня трансмиссионной жидкости (44.24.06)
