Discovery 3. Левая крышка клапанного механизма двигателя 4.0L

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите топливную рампу. Для получения дополнительной информации обратитесь к Топливный коллектор (19.60.04)

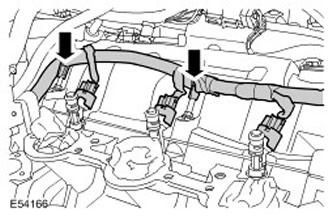

3. Отведите жгут электропроводки форсунок в сторону.

Освободите 2 зажима.
Отсоедините 3 электрических разъема топливных форсунок.

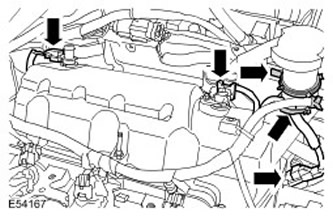

4. Отсоедините 3 электрических разъема.

Отсоедините зажим жгута проводов от заливной горловины.
Запишите положение установки жгута электропроводки датчика детонации относительно маслозаливной трубки, а затем снимите и отбракуйте проволочную стяжку.

5. ВНИМАНИЕ: Перед отсоединением или снятием деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

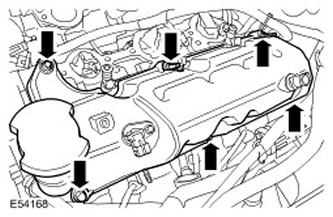

Снимите крышку головки цилиндров.

Выверните 3 болтов.
Выверните 3 шпилек.

6. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

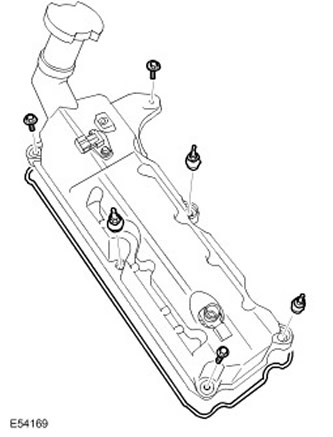

Снимите прокладку и отбракуйте ее.

7. ПРИМЕЧАНИЕ: Запишите положения установки деталей.

Выверните болты и шпильки. Снимите уплотнения и отбракуйте их.

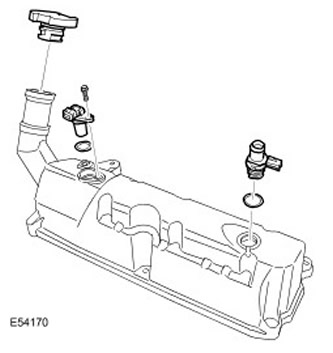

8. Снимите датчик положения распределительного вала (СМР).

Выверните болт.
Снимите уплотнительное кольцо и отбракуйте его.

9. Снимите вентиляционный клапан двигателя. Снимите уплотнительное кольцо и отбракуйте его.

10. Снимите крышку маслозаливной горловины.

Установка

1. Установите крышку маслоналивной горловины.

2. Установите вентиляционный клапан двигателя. Установите новое уплотнительное кольцо.

3. Установите датчик CMP.

Установите новое уплотнительное кольцо.
Затяните болт (момент затяжки 6 Нм).

4. Вверните болты и шпильки.

Установите новые кольцевые уплотнения.
Установите новую прокладку.

5. Установите крышку головки цилиндров.

Очистите контактные поверхности деталей.
Равномерно и постепенно затяните болты и шпильки в указанной последовательности (момент затяжки 10 Нм).
Закрепите жгут проводов зажимом.

6. ВНИМАНИЕ: Удостоверьтесь, что жгут электропроводки датчика детонации находится в первоначальном положении установки.

Установите жгут электропроводки топливных форсунок.

Закрепите его зажимами.
Подсоедините электрические разъемы топливных форсунок.
Подсоедините 3 электрических разъема.
Установите новую проволочную стяжку.

7. Установите топливную рампу. Для получения дополнительной информа ции обратитесь к Топливный коллектор (19.60.04)

8. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информа ции обратитесь к Спецификация
