Discovery 3. Детали блока цилиндров двигателя 4.0L



ПРИМЕЧАНИЕ: Показан вариант с масляным радиатором.

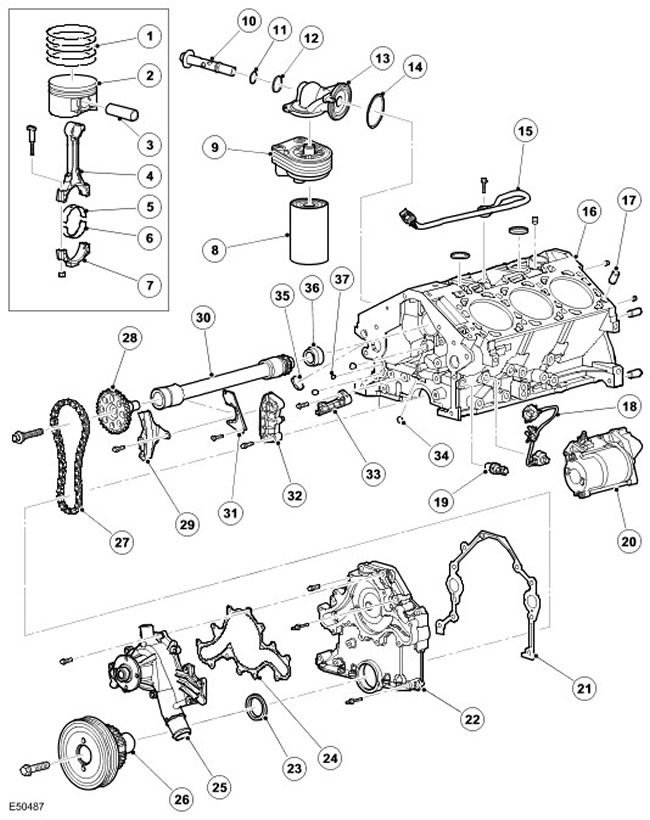

Наименование пункта Каталожный номер запасной части Описание
1 - Поршневые кольца
2 - Поршень
3 - Поршневой палец
4 - Шатун
5 - Верхний подшипник шатуна
6 - Нижний подшипник шатуна
7 - Крыш ка шатуна
8 - Масляный фильтр
9 - Масляный радиатор (при наличии)
10 - Установочный болт переходника масляного фильтра
11 - Кольцевое уплотнение
12 - Кольцевое уплотнение
13 - Переходник масляного фильтра
14 - Кольцевое уплотнение
15 - Датчик детонации
16 - Блок цилиндров
17 - Установочный штифт
18 - Датчик детонации
19 - Датчик давления масла
20 - Стартер
21 - Про клад ка
22 - Передняя крыш ка
23 - Уплотнение
24 - Про клад ка
25 - Водяной насос
26 - Шкив коленчатого вала
27 - Цепь промежуточного вала
28 - Звездочка промежуточного вала
29 - Натяжитель цепи
30 - Промежуточный вал
31 - Упорная пластина промежуточного вала
32 - Направляющая цепи
33 - Направляющая цепи
34 - Проб ка масляной галереи
35 - Заглушка
36 - Распор ка
37 - Проб ка масляной галереи


Блок цилиндров имеет V-образную конструкцию, обеспечивающую высокую внутреннюю жесткость и низкий уровень вибрации. Малый объем рубашки охлаждения снижает время прогрева и уровень шума от поршней; продольное направление каналов рубашки охлаждения с одним отверстием в головке цилиндров для подачи охлаждающей жид кости в каждом ряду повышает жесткость и улучшает прилегание прокладки головки цилиндров.



Местоположение сведений о двигателе

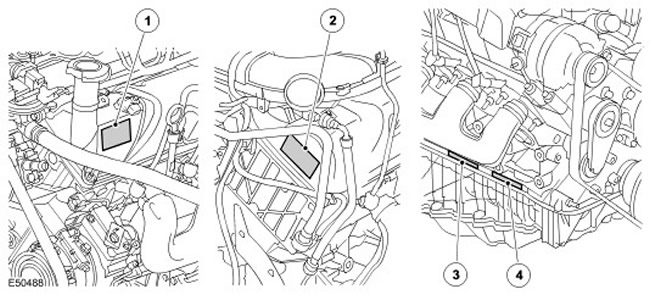

Наименование пункта Каталожный номер запасной части Описание
1 - Технические характеристики двигателя
2 - Технические характеристики двигателя
3 - Идентификационный номер автомобиля (основное местоположение)
4 - Идентификационный номер автомобиля (дополнительное местоположение)
