1. Отсоедините оба провода от аккумуляторной батареи. Для получения
дополнительной информации обратитесь к Спецификация.
2. Снимите переднее крыло. Для получения дополнительной информации
обратитесь к Крыло (76.10.24)
3. Снимите панель защелки капота. Для получения дополнительной
информации обратитесь к Панель защелки капота (76.16.22)
4. Снимите радиатор. Для получения дополнительной информации
обратитесь к Радиатор (26.40.01)
5. Снимите расширительный бачок радиатора системы охлаждения. Для
получения дополнительной информации обратитесь к Расширительный
бачок системы охлаждения (26.15.01)
6. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого
управления. Для получения дополнительной информации обратитесь к
Бачок усилителя рулевого управления -2.7L Diesel (57.15.08)
7. Снимите капот.
8. Снимите обе стойки капота.
9. Снимите жгут электропроводки капота.
10. Снимите оба рычага стеклоочистителя со щетками.
11. Снимите панель смесительной камеры. Для получения дополнительной
информации обратитесь к Накопительная камера (80.15.62)
15. Снимите воздушный фильтр. Для получения дополнительной
информации обратитесь к Воздушный фильтр (19.10.01)
16. Снимите изоляцию с наружной переборки.
17. Левая сторона: Снимите модуль топливного подогревателя
охлаждающей жидкости. Для получения дополнительной информации
обратитесь к Дополнительный отопитель (универсального действия),
работающий на топливе (80.40.01)
18. Левая сторона: Снимите распределительный блок аккумуляторной
батареи. Для получения дополнительной информации обратитесь к
Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)

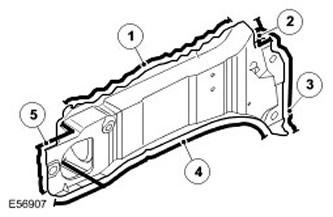

19.
Наименование пункта
Описание
1
14 точечных сварных швов.
2
2 сварных шва МИА.
3
11 сварных швов МИА - пробочных сварных швов.
4
19 сварных швов МИА - пробочных сварных швов.
5
5 сварных швов МИА - пробочных сварных швов.
20. Дополнительные сведения:
Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации обратитесь
к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
Discovery 3. Передний лонжерон
Снятие
ПРИМЕЧАНИЕ: Данная процедура требует демонтажа
кузова с рамы кузова.
ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется
замена переднего лонжерона вместе с панелью защелки капота, передней
колесной аркой и передней поперечной балкой.
1. Поставьте автомобиль на эстакаду.
2. Отсоедините оба провода от аккумуляторной батареи. Для получения
дополнительной информации обратитесь к Спецификация.
3. Левая сторона: Снимите аккумуляторную батарею.
4. Снимите переднее крыло. Для получения дополнительной информации
обратитесь к Крыло (76.10.24)
5. Снимите панель защелки капота. Для получения дополнительной
информации обратитесь к Панель защелки капота (76.16.22)
6. Снимите переднюю поперечную балку. Для получения дополнительной
информации обратитесь к Передний поперечный элемент (77.20.25)
7. Снимите переднюю колесную арку. Для получения дополнительной
информации обратитесь к Передняя колесная арка.
8. Снимите капот.
9. Снимите обе стойки капота.
10. Снимите жгут электропроводки капота.
11. Снимите панель смесительной камеры. Для получения дополнительной
информации обратитесь к Накопительная камера (80.15.62)
12. Снимите оба рычага стеклоочистителя со щетками.
13. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого
управления. Для получения дополнительной информации обратитесь к
Бачок усилителя рулевого управления -2.7L Diesel (57.15.08)
14. Снимите панель приборов. Для получения дополнительной информации
обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)
15. Снимите изоляцию с внутренней и наружной переборки.
16. Правая сторона: Освободите модулятор ABS.
17. Правая сторона: Снимите педаль акселератора. Для получения
дополнительной информации обратитесь к Педаль акселератора
(19.20.01)
18. Левая сторона: Снимите распределительный блок аккумуляторной
батареи. Для получения дополнительной информации обратитесь к
Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
19. Освободите жгут электропроводки от переборки.
20. Освободите жгут электропроводки от усиления фартука крыла.
21. Освободите жгут электропроводки от лонжерона.
22. Левая сторона: Снимите модуль топливного подогревателя
охлаждающей жидкости. Для получения дополнительной информации
обратитесь к Дополнительный отопитель (универсального действия),
работающий на топливе (80.40.01)
23. Снимите панели отделки порога. Для получения дополнительной
информации обратитесь к Панель отделки порога двери (76.49.54)
24. Снимите подножку.
25. Снимите панель отделки проема передней двери. Для получения
дополнительной информации обратитесь к Панель отделки переднего
дверного проема (76.13.27)
26. Снимите переднее ковровое покрытие.

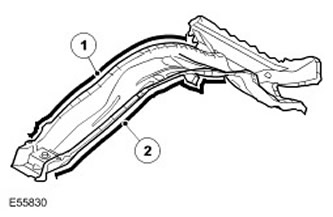

27.
Наименование пункта
Описание
1
18 точечных сварных швов.
2
16 точечных сварных швов.

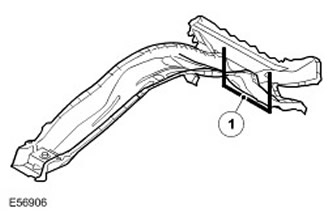

28.
Наименование пункта
Описание
1
6 пробочных сварных швов и стыковой сварной шов.
29. Дополнительные сведения:
Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации обратитесь
к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
