Спецификация моментов затяжки
| Описание | Nm | lb-ft |
| Болты воздушного дефлектора | 10 | 7 |
| Болты с головкой Torx защелки капота | 10 | 7 |
| Болты панели капота | 25 | 18 |
| Болты крепления расширительного бачка системы охлаждения | 10 | 7 |
содержание .. 391 392 393 394 395 396 ..
Discovery 3. Ремонты элементов передка
Спецификация
Discovery 3. Задняя секция усиления панели фартука крыла
Снятие
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
3. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
4. Левая сторона: Снимите аккумуляторную батарею.
5. Правая сторона: Снимите воздушный фильтр. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
6. Правая сторона: Освободите модулятор ABS.
7. Отсоедините жгут электропроводки.
8. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
9. Снимите капот.
10 . Снимите обе стойки капота.
11. Снимите жгут электропроводки капота.

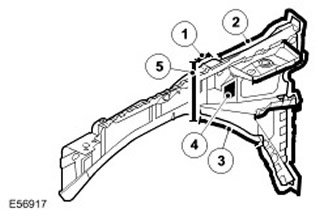

12.
| Наименование пункта | Описание |
| 1 | 3 точечных сварных шва. |
| 2 | 34 пробочных сварных шва. |
| 3 | 7 точечных сварных швов. |
| 4 | Шумоизоляция. |
| 5 | Стыковой сварной шов |
13. Дополнительные сведения:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
