Discovery 3. Система безопасности



Спецификация ремней безопасности


Спецификации моментов затяжки



Позиция Nm lb- ft
Болт с головкой Torx преднатяжителя ремня безопасности переднего сиденья 40 30
Болт с головкой Torx пряжки ремня безопасности переднего сиденья 40 30
+ Болт с головкой Torx верхнего крепления ремня безопасности переднего сиденья 40 30
Болт с головкой Torx преднатяжителя ремня безопасности второго ряда 40 30
+ Болт с головкой Torx верхнего крепления ремня безопасности второго ряда 40 30
Болт с головкой Torx преднатяжителя ремня безопасности третьего ряда 40 30
+ Болт с головкой Torx верхнего крепления ремня безопасности третьего ряда 40 30
Болты с головкой Torx багажного отделения 25 18
Болт с головкой Torx пряжки ремня безопасности заднего сиденья 25 18
Ремень безопасности заднего сиденья - правая сторона - болт с головкой Torx 40 30
Ремень безопасности заднего сиденья - левая сторона - болт с головкой Torx - сиденье со спинкой, раскладывающейся в пропорции 60/40 25 18
Болт с головкой Torx пряжки ремня безопасности заднего центрального сиденья - сиденье со спинкой, раскладывающейся в пропорции 40-20-40 40 30
Болт с головкой Torx пряжки ремня безопасности заднего сиденья - сиденье со спинкой, раскладывающейся с пропорции 40-20-40 25 18
+ Болты с головкой Torx заднего сиденья 40 30

+ Необходимо установить новый болт с головкой Torx







Discovery 3. Замок заднего ремня безопасности с сиденьем 40/20/40



Снятие

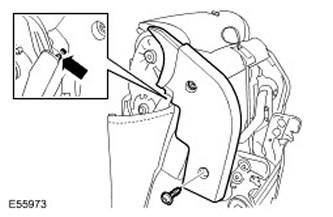

1. Снимите внутреннюю крышку шарнира спинки сиденья.

  • Освободите боковой зажим обивки спинки сиденья.
  • Выверните винт.
  • Освободите 2 зажима.

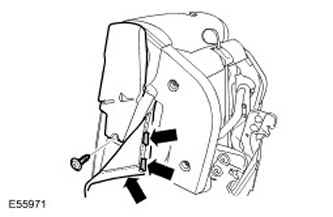

2. Снимите боковую облицовку подушки заднего сиденья.

  • Выверните 2 винта.
  • Снимите натяжную ленту.

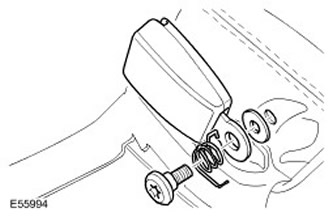

3. Снимите пряжку ремня без опасности.

  • Сложите заднее сиденье вперед.
  • Выверните болт с головкой Torx.
  • Освободите натяжную пружину.






Установка


1. Установите пряжку ремня без опасности.

  • Присоедините натяжную пружину.
  • Затяните болт с головкой Torx (момент затяжки 25 Нм).
  • Сложите заднее сиденье назад.
2. Установите боковую облицовку подушки заднего сиденья.

  • Присоедините натяжную ленту.
  • Затяните винты.
3. Установите внутреннюю крышку шарнира спинки сиденья.

  • Зафиксируйте зажимы.
  • Затяните винт.
  • Введите в зацепление боковой зажим обивки спинки сиденья.
