Снятие
1. Снимите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)
2. Отсоедините 4 дренажных шланга от панели люка.

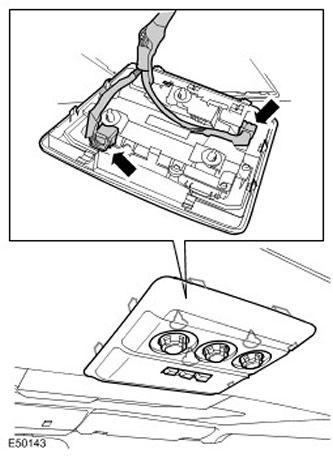

3. Отсоедините электрический разъем электродвигателя люка крыши.
4. С посторонней помощью снимите панель люка в сборе. Выверните 11 болтов.
5. ВНИМАНИЕ: Не нажимайте на правый плунжер, чтобы снять шторку.
ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
ПРИМЕЧАНИЕ: Запомните, в каком положении установлена деталь.
Снимите шторку люка.
- Поверните ручку, чтобы снять ее.
- Нажмите на левый плунжер.

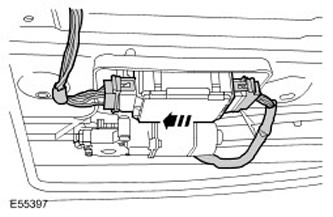

6. Снимите электродвигатель люка.
- Выверните 3 винта с головкой Torx.
- Снимите распорную втулку.
Установка
1. Установите электродвигатель люка.
- Установите распорную втулку.
- Затяните винты с головкой Torx (момент затяжки 4 Нм).
Установите шторку люка.
- Введите шторку в направляющие.
- Совместите штифт натяжителя.
- Нажмите на левый плунжер.
- Очистите контактные поверхности деталей.
- Затяните болты (момент затяжки 10 Нм).
5. Присоедините дренажные шланги. Перед установкой дренажных шлангов убедитесь в их чистоте.
6. Установите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)
7. С помощью прибора Т4 выберите настройки нового электродвигателя люка.
8. В случае отключения аккумуляторной батареи функции "одно касание" и "травмобезопасности" окажутся недоступны. Закройте панель люка и держите выключатель нажатым еще 20 секунд, пока люк не завершит полный цикл. На этом будет завершена процедура калибровки люка и произойдет сброс указанных функций.
