Discovery 3. Чехол подушки заднего сиденья с разделением 60/40



Снятие


ПРИМЕЧАНИЕ: Данная процедура предусматривает снятие обивки подушки левого и правого заднего сиденья.

1. Сложите подушку сиденья вперед.

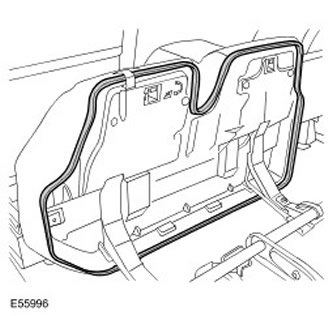

2. Освободите обивку подушки левого заднего сиденья. Освободите зажим.






3. Снимите обивку подушки левого заднего сиденья. Снимите 21 гнутое кольцо.

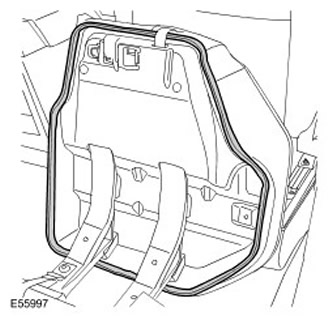

4. Освободите обивку подушки правого заднего сиденья. Освободите зажим.






5. Снимите обивку подушки правого заднего сиденья. Снимите 10 гнутых колец.








Установка


1. Установите обивку подушки заднего сиденья.

  • Установите гнутые кольца.
  • Подсоедините зажим.
2. Сложите подушку сиденья назад.













Discovery 3. Электродвигатель наклона переднего сиденья




Снятие


1. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

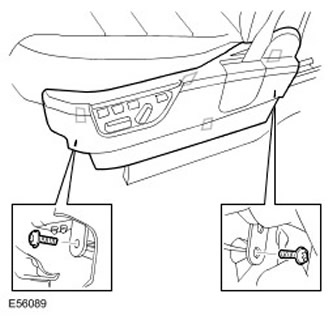

2. Снимите боковую накладку подушки переднего сиденья.

  • Выверните 2 винта с головкой Torx.
  • Освободите 3 зажима.

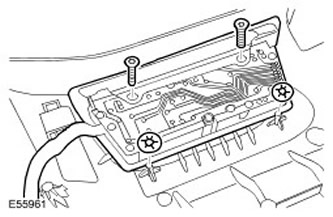

3. Освободите переключатель управления переднего сиденья.

  • Выверните 2 винта.
  • Выньте два зажима.




4. Снимите подушку переднего сиденья в сборе. Для получения дополнительной информации обратитесь к Подушка переднего сиденья (78.10.12/99)

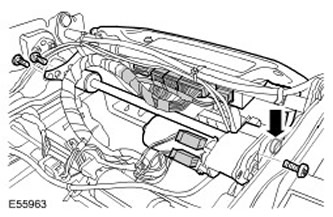

5. Снимите электродвигатель регулировки наклона переднего сиденья в сборе.

  • Выверните 4 болта с головкой Torx.
  • Отсоедините 7 электрических разъемов.

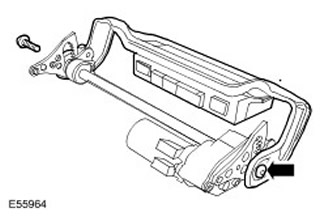

6. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите кронштейн модуля сидений. Выверните 2 болта с головкой Torx.








Установка


1. Установите кронштейн модуля сидений. Затяните болты с головкой Torx (момент затяжки 10 Нм).

2. Установите электродвигатель регулировки наклона переднего сиденья в сборе.

  • Затяните 4 болта с головкой Torx (момент затяжки 10 Нм).
  • Подсоедините электрические разъемы.
3. Установите подушку переднего сиденья в сборе. Для получения дополнительной информации обратитесь к Подушка переднего сиденья (78.10.12/99)

4. Установите боковую накладку подушки переднего сиденья.

  • Закрепите зажимами.
  • Затяните винты.
5. Установите переключатель системы регулировки переднего сиденья.

  • Закрепите зажимы.
  • Затяните винты.
6. Установите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
