Снятие
1. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.
2. Снимите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)

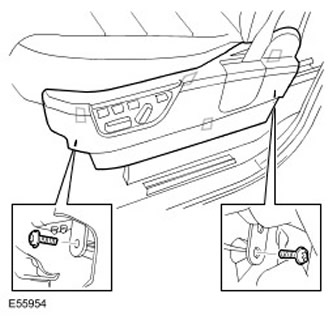

3. Снимите боковую облицовку подушки переднего сиденья.
- Выверните 2 винта.
- Освободите 3 зажима.

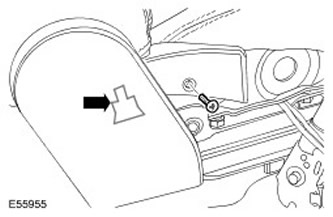

4. Снимите крышку шарнира спинки сиденья.
- Выверните 2 винта.
- Освободите зажим.

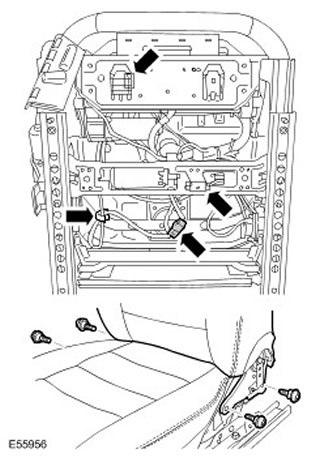

5. Снимите спинку переднего сиденья в сборе.
- Освободите крепежные зажимы и отсоедините 3 электрических разъема.
- Выверните 4 болта с головкой Torx.

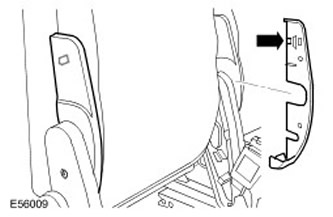

6. Снимите ручки переднего сиденья.
- Снимите крышки болтов.
- Выверните 2 болта.
7. ПРИМЕЧАНИЕ: Фиксатор подголовника сиденья расположен под крышкой спинки сиденья.
Снимите подголовник переднего сиденья. Снимите фиксатор подголовника переднего сиденья.
8. Снимите подлокотник переднего сиденья.
- Снимите крышку болта.
- Выверните болт с головкой Torx.

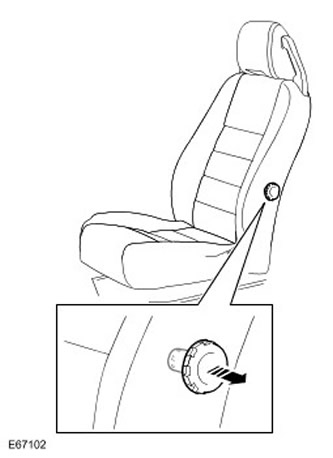

9. Снимите регулятор поясничной части спинки переднего сиденья. Потяните резким движением, чтобы освободить регулятор от механизма.

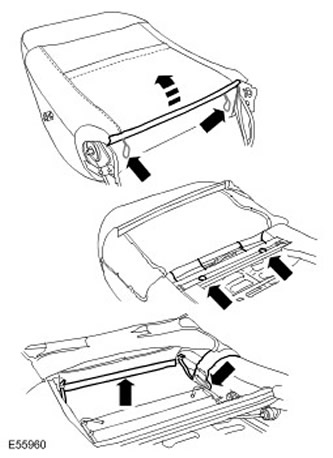

10. Освободите крышку спинки переднего сиденья.
- Освободите 5 хомутов.
- Снимите натяжные ленты.

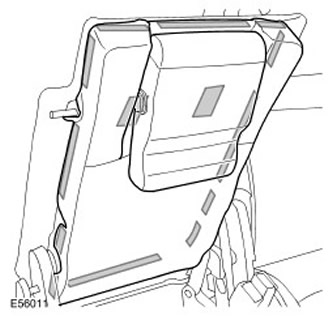

11. Снимите обивку спинки переднего сиденья. Снимите 3 гнутых кольца.
Установка
1. Установите крышку спинки переднего сиденья.
- Установите гнутые кольца.
- Установите зажимы.
- Присоедините натяжные ленты.
3. Установите подлокотник переднего сиденья.
- Затяните болт с головкой Torx (момент затяжки 10 Нм).
- Установите крышку болта.
5. Установите ручки переднего сиденья.
- Затяните болты (момент затяжки 25 Нм).
- Установите крышки болтов.
- Затяните болты с головкой Torx (момент затяжки 25 Нм).
- Подсоедините и зафиксируйте электрические разъемы.
- Затяните винты.
- Установите зажим.
- Установите и закрепите зажимы.
- Вверните винты.
