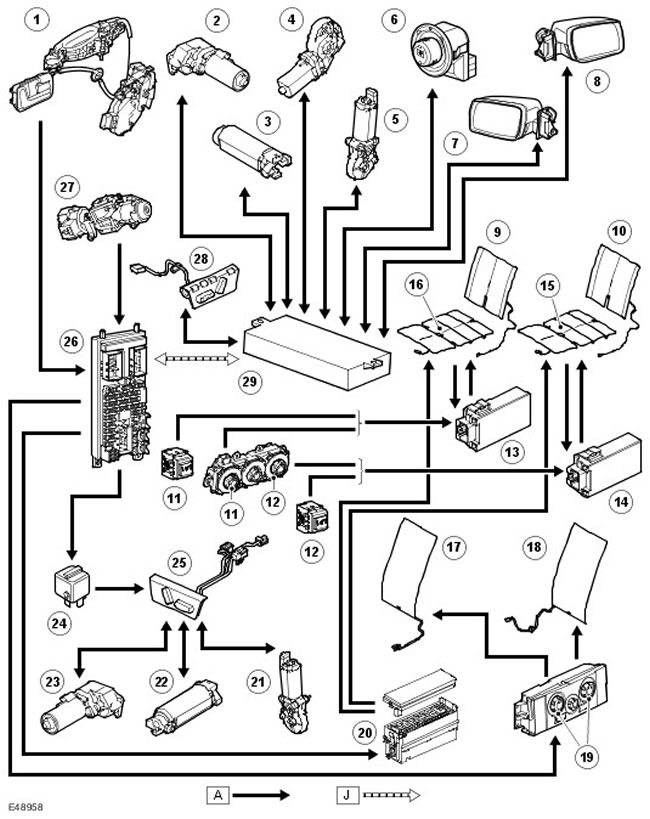

Discovery 3. Схема системы управления сиденьями





ПРИМЕЧАНИЕ: A = обычные провода; D = локальная шина CAN







Наименование пункта	Каталожный номер запасной части	Описание
1	-	Контактный датчик открытой двери водителя
2	-	Привод регулировки продольного положения сиденья водителя
3	-	Привод регулировки продольного положения сиденья водителя
4	-	Привод регулировки наклона подушки сиденья водителя
5	-	Привод регулировки наклона спинки сиденья водителя
6	-	Выключатель регулировки зеркала заднего вида
7	-	Привод левого зеркала
8	-	Привод правого зеркала
9	-	Обогреватель левого заднего сиденья
10	-	Обогреватель правого заднего сиденья
11	-	Выключатель обогревателя левого заднего сиденья
12	-	Выключатель обогревателя правого заднего сиденья
13	-	Контроллер обогревателя левого заднего сиденья
14	-	Контроллер обогревателя правого заднего сиденья
15	-	Прерыватель питания обогревателя правого заднего сиденья
16	-	Прерыватель питания обогревателя левого заднего сиденья
17	-	Обогреватель сиденья водителя
18	-	Обогреватель сиденья переднего пассажира
19	-	Переключатели обогрева передних сидений
20	-	Распределительный блок аккумуляторной батареи (BJB)
21	-	Привод регулировки положения спинки сиденья переднего пассажира
22	-	Привод регулировки продольного положения сиденья переднего пассажира
23	-	Привод регулировки высоты сиденья переднего пассажира
24	-	Реле питания сиденья переднего пассажира
25	-	Пульт регулировки сиденья переднего пассажира
26	-	Центральный распределительный блок (CJB).
27	-	Замок зажигания
28	-	Пульт регулировки сиденья водителя
29	-	Контроллер памяти



Discovery 3. Обогрев сидений

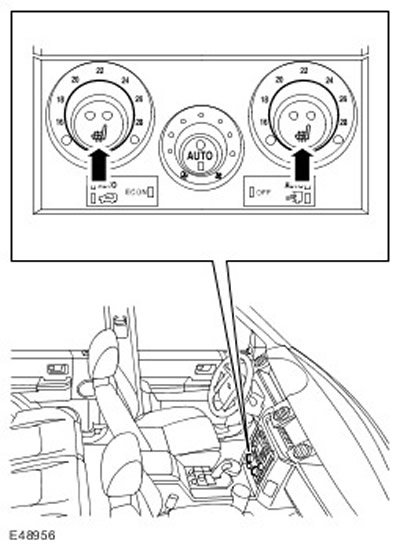

Выключатели обогрева передних сидений





Обогреватели передних сидений устанавливаются на сиденья как с ручной, так и с электромеханической регулировкой. Обогреватели управляются контроллером автоматического регулирования температуры (ATCM).

При включении системы обогрева на нагревательные элементы, встроенные в сиденье, подается электрическое питание, и происходит нагрев сидений. Для поддержания постоянной температуры контроллер ATCM с помощью датчика, встроенного в подушку сиденья, измеряет температуру внутри сиденья и регулирует напряжение на нагревательных элементах. Для получения дополнительной информации обратитесь к Control Components (412-04 Control Components)

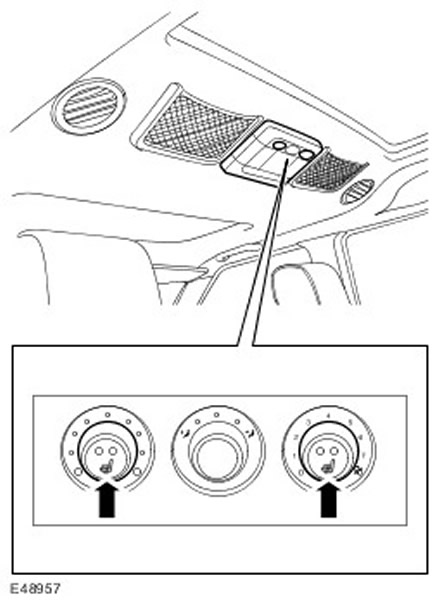

Выключатели обогрева задних сидений

ПРИМЕЧАНИЕ: Показана модель с задним кондиционером воздуха





Левое и правое задние сиденья оснащены тремя нагревательными элементами: в подушке, в спинке и в подколенном валике. В устанавливаемом по заказу детском сиденье также имеется встроенный нагревательный элемент.

ПРИМЕЧАНИЕ: Среднее место на заднем сиденье не имеет подогрева.

Обогрев передних сидений возможен, когда зажигание включено (II) и выбран один из двух возможных режимов нагрева. При первом нажатии на переключатель обогрева заднего сиденья контроллер ATC включает режим максимального нагрева и подает питание на нагревательные элементы соответствующего сиденья (правого или левого). При этом в переключателе загораются два желтых светодиодных индикатора. При втором нажатии на переключатель контроллер ATC устанавливает низкую температуру нагрева, а один из светодиодов гаснет. Третье нажатие на переключатель выключает подогрев, при этом второй светодиод также гаснет. Обогреватели сиденья остаются включенными, пока не будут выключены выключателем, или до те пор, пока не будет выключено зажигание.

Контроллер обогрева задних сидений получает сигналы от датчиков температуры в правом и левом сиденье и регулирует питание нагревательны элементов, поддерживая заданную температуру сиденья в диапазоне 35-45°C. Фактическая температура зависит от типа обивки сидений, поскольку тепловые характеристики сидений определяются используемыми материалами.
