Discovery 3. Сиденье



Спецификация





Спецификации моментов затяжки



Наименование Nm lb-f
Нижняя точка крепления ремней безопасности к болту с головкой Torx сиденья 40 30
Крепление пряжки переднего ремня безопасности к болту с головкой Torx переднего сиденья 40 30
Болты с головкой Torx переднего сиденья 40 30
Болт с головкой Torx подлокотника переднего сиденья 10 7
Болты с головкой Torx ручки переднего сиденья 25 18
Гайки электродвигателя регулировки высоты переднего сиденья 25 18
Гайки датчика положения переднего сиденья 4 3
Болты с головкой Torx электродвигателя регулировки наклона переднего сиденья 10 7
Болты с головкой Torx спинки переднего сиденья 25 18
Болт с головкой Torx электродвигателя наклона спинки переднего сиденья 10 7
Болты с головкой Torx кронштейна модуля сидений 10 7
Гайки электродвигателя полозьев переднего сиденья 25 18
Гайки рамы переднего сиденья 25 18
Болты с головкой Torx подушки переднего сиденья 25 18
Болты с головкой Torx сиденья третьего ряда 40 30
Болты с с шестигранным шлицем рамы сидений третьего ряда 25 18
Болты крепления багажного отделения 25 18
Болты с головкой Torx заднего сиденья 40 30
Болты с головкой Torx спинки заднего сиденья в сборе 45 33













Discovery 3. Устройство и техническое описание сидений

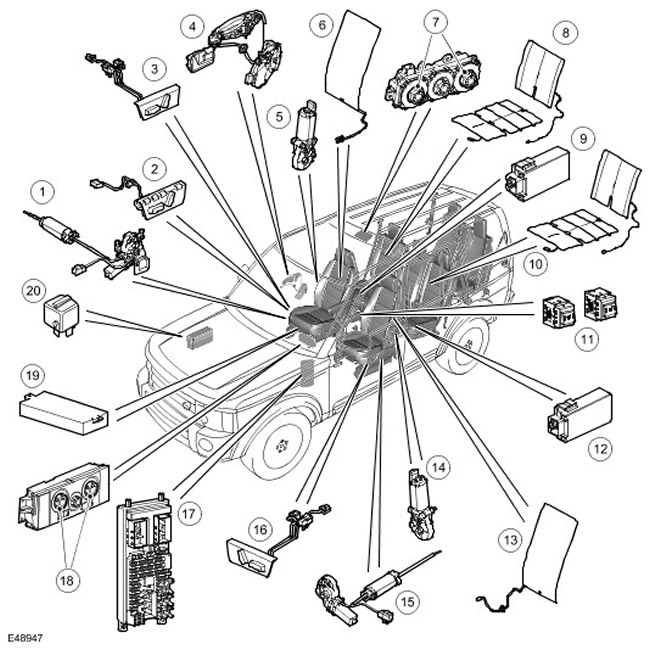

Расположение компонентов


ПРИМЕЧАНИЕ: Показано расположение компонентов для автомобилей с правосторонним управлением. В автомобилях с левосторонним управлением компоненты расположены аналогично.







Наименование пункта Каталожный номер запасной части Описание
1 - Привод регулирования подушки сиденья водителя
2 - Пульт регулировки сиденья водителя с запоминанием положения
3 - Пульт регулировки сиденья водителя без запоминания положения
4 - Контактный датчик открытой двери водителя
5 - Привод регулировки положения спинки сиденья водителя
6 - Нагревательный элемент сиденья водителя
7 - Пульт управления обогреваемыми сидениями второго ряда (для автомобилей с задней системой кондиционирования)
8 - Нагревательный элемент правого сиденья второго ряда
9 - Модуль системы обогрева правого сиденья второго ряда
10 - Нагревательный элемент левого сиденья второго ряда
11 - Пульт управления обогреваемыми сидениями второго ряда (для автомобилей без задней системы кондиционирования)
12 - Модуль системы обогрева левого сиденья второго ряда
13 - Нагревательный элемент сиденья переднего пассажира
14 - Привод регулировки положения спинки сиденья переднего пассажира
15 - Привод регулирования подушки сиденья переднего пассажира
16 - Пульт регулировки сиденья переднего пассажира
17 - Центральный распределительный блок (CJB).
18 - Пульт управления обогреваемыми передними сиденьями (система климат-контроля)
19 - Контроллер памяти
20 - Реле питания сиденья переднего пассажира

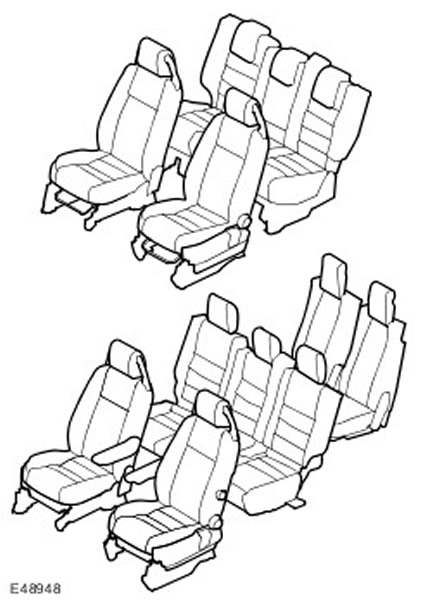

Конфигурация сидений







На модели Discovery 3 может быть установлено 5 или 7 сидений. Сиденье водителя регулируется либо с помощью электропривода по 8 параметрам с возможностью запоминания настроек или без нее, либо вручную по 6 параметрам. Сиденье переднего пассажира регулируется либо с помощью электропривода по 6 параметрам, либо вручную по 4 параметрам без регулировки по высоте. На автомобилях, начиная с 2008 модельного года, сиденье переднего пассажира может быть оснащено системой регулировки по 8 параметрам с электроприводом.

Используемый тип сидений второго ряда зависит от того, установлено 5 или 7 сидений. Если в автомобиле установлено 5 сидений, второй ряд включает раздельные сиденья с откидной спинкой 60/40, тогда как в автомобилях, оснащенных 7 сиденьями, используются раздельные сидения 35/30/35 с 2 откидными сиденьями, через которые можно попасть на сиденья третьего ряда.

В зависимости от уровня комплектации сиденья могут быть обтянуты тканями, кожзаменителем Duragrain или кожей.
