Discovery 3. Фиксированная секция окна задней двери




Снятие


1. Установите электродвигатель стеклоподъемника задней двери и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)

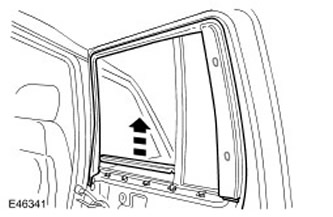

2. Полностью опустите стекло задней двери. Снимите клин.

3. Снимите накладку рамы задней двери.

  • Освободите 2 зажима.
  • Осторожно освободите отделку двери.
4. Аккуратно снимите внутреннее уплотнение стекла.






5. Выньте вставку из направляющей стекла задней двери.

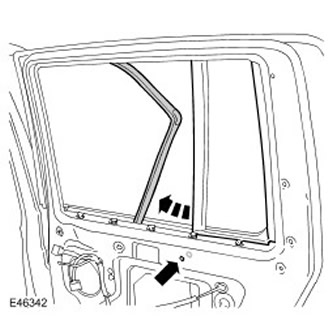

6. Выньте стекло форточки задней двери.

  • Снимите уплотнительную втулку.
  • Ослабьте винт с головкой Torx, но пока не выворачивайте его полностью.
  • Потяните стекло за нижнюю кромку вперед, чтобы вынуть его из рамы двери.






Установка


1. Установите стекло форточки задней двери.

  • Убедитесь, что фиксатор стекла форточки вошел в зацепление с рамой двери.
  • Затяните винт с головкой Torx (момент затяжки 10 Нм).
2. Установите вставку в направляющую стекла.

3. Установите внутреннее уплотнение стекла.

4. Установите накладку рамы двери.

  • Очистите контактные поверхности деталей.
  • Снимите защитный слой с самоклеющейся ленты.
  • Введите в зацепление зажимы.
5. ПРИМЕЧАНИЕ: Зафиксируйте стекло клином в данном положении.

Полностью поднимите стекло задней двери. Вставьте стекло двери в направляющую.

6. Установите электродвигатель стеклоподъемника задней двери и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)











Discovery 3. Стеклянная панель крыши



Снятие


ВНИМАНИЕ: При демонтаже наружных деталей всегда защищайте лакокрасочное покрытие и стекло от повреждений.

ВНИМАНИЕ: При демонтаже стекла всегда защищайте от повреждений детали внутренней отделки.

ВНИМАНИЕ: Положите стекло на подставку с войлочным покрытием. Не ставьте стекло на ребро, поскольку это может привести к повреждениям кромки, которые впоследствии развиваются в трещины.

ПРИМЕЧАНИЕ: Потребуется следующее оборудование: l Проволока для резки с рукоятками l Прямой нож l Нож стекольщика l Набор для замены стекла l Пистолет для герметика l Присоски l Стол или подставка для стекла с войлочным покрытием.

1. Снимите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)

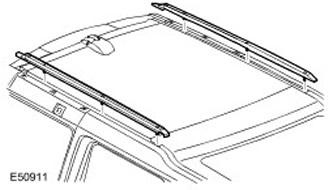

2. Снимите молдинг крыши.

  • Освободите 3 зажима.
  • Повторите описанную выше процедуру с другой стороны.

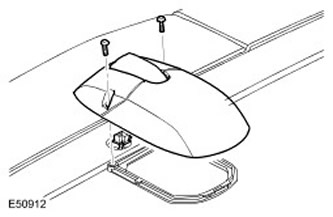

3. Снимите антенну.

  • Отсоедините трос.
  • Выверните 2 винта.




4. ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте защитные очки.

С посторонней помощью снимите стеклянную панель люка крыши.

  • Ножом стекольщика или проволокой для резки осторожно срежьте герметик.
  • Установите присоски.

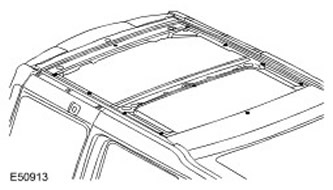

  • Снимите 11 распорных втулок, запомнив, в каком положении они были установлены.






Установка


1. Осторожно удалите герметик с кузова, чтобы образовалась гладкая поверхность.

2. Установите стеклянную панель люка крыши.

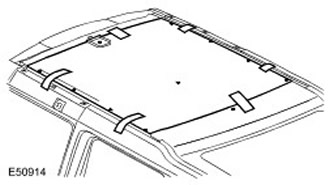

  • Установите распорные втулки на одинаковом расстоянии, как показано.
  • Для упрощения последующего монтажа наклейте метки из маскировочной ленты.




3. С посторонней помощью снимите стеклянную панель люка крыши. Очистите контактные поверхности деталей.

4. На чистую поверхность металла нанесите травильную грунтовку.

5. На травильную грунтовку нанесите грунтовку.

6. На поверхность уплотнителя стеклянной панели люка крыши нанесите стекольную грунтовку и дайте ей застыть.

7. На старый уплотнитель стеклянной панели люка крыши нанесите активирующий состав и дайте ему застыть.

8. Установите насадку с отверстием на картридж с герметиком, снимите крышку, вытряхните твердые частицы и установите картридж на пистолет для нанесения герметика. Отрегулируйте насадку таким образом, чтобы получить полоску герметика с прямоугольным треугольником в сечении, имеющим основание 8 мм и высоту 12 мм.

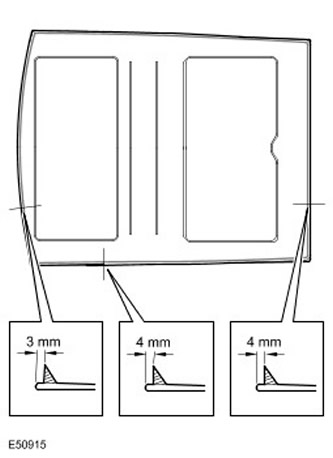

9. Нанесите на стеклянную панель люка крыши непрерывную полоску герметика, как показано на рисунке.






10. С посторонней помощью установите и выровняйте стеклянную панель люка крыши. Слегка прижмите стекло окна к герметику.

11. Проверьте герметичность соединения, при необходимости нанесите дополнительный герметик. Если для проверки используется вода, не проводите проверку, пока герметик не застынет. Направьте струю воды на стекло и проверьте, нет ли утечек. Отметьте местоположение утечки. Просушите стекло и герметик, затем нанесите дополнительное количество герметика.

12. Установите антенну.

  • Затяните винты.
  • Подсоедините трос.
13. Установите молдинги крыши. Введите в зацепление зажимы.

14. Установите обивку крыши. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)
