Discovery 3. Стеклоподъемник и электродвигатель окна задней двери

Специальный инструмент

Рукоятка открытия стекла двери 501-114

Снятие

ПРИМЕЧАНИЕ: Стекло двери необходимо опустить приблизительно на одну треть.

1. Снимите панель отделки задней двери. Для получения дополнительной информации обратитесь к Панель отделки задней двери (76.34.04)

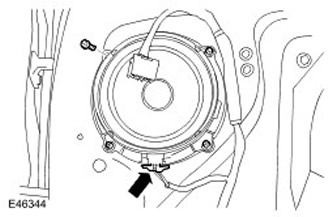

2. Снимите динамик.

Отсоедините электрический разъем.
Выверните 4 винта.

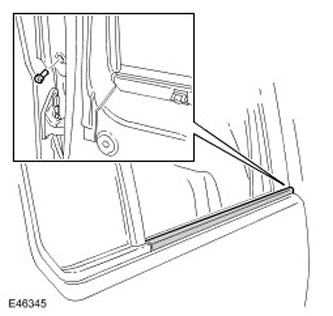

3. Аккуратно снимите наружное уплотнение стекла. Выверните винт.

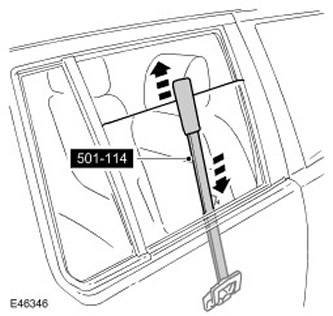

4. ПРИМЕЧАНИЕ: Зафиксируйте стекло клином в данном положении.

С помощью специального инструмента освободите зажим и поднимите стекло до верха рамы двери.

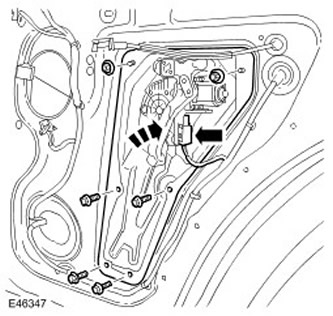

5. Снимите электродвигатель стеклоподъемника и стеклоподъемник в сборе.

Отсоедините электрический разъем.
Выверните 4 болта.
Отверните 2 гайки.
Поверните узел на 90 градусов по часовой стрелке и снимите его через заднюю часть проема верхней стороной вперед.

Установка

1. Установите электродвигатель стеклоподъемника и стеклоподъемник в сборе.

Затяните болты и гайки (момент затяжки 10 Нм).
Подсоедините электрический разъем.

2. Закрепите стекло на стеклоподъемнике.

Снимите клин.
Опустите стекло.

3. Установите наружное уплотнение стекла.

4. Установите динамик.

Затяните винты.
Подсоедините электрический разъем.

5. Установите панель отделки задней двери. Для получения дополнительной информации обратитесь к Панель отделки задней двери (76.34.04)
