Discovery 3. Панель отделки стойки D
Снятие
1. Снимите нижнюю панель отделки задней стойки кузова
Для получения дополнительной информации обратитесь к Нижняя
панель отделки стойки (76.13.34)
2 . Для автомобилей с 7 сиденьями: освободите ремень
безопасности. Выверните и выбросите болт.

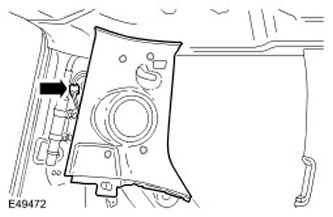

3. Снимите верхнюю панель отделки стойки задней двери.
- Освободите 4 зажима.
- Разъедините электрический разъем.
4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший
демонтаж, если деталь снимается только для получения доступа.
Снимите динамик. Выверните 3 винта.
Установка
1. Установите компоненты на место, действуя в обратной
последовательности. Затяните новый болт с головкой Torx (момент
затяжки 40 Нм).
Discovery 3. Панель отделки стойки А
Снятие

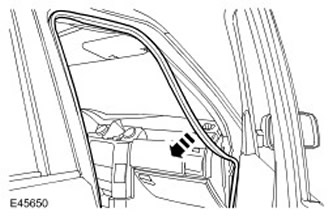

1. Освободите уплотнитель двери для получения доступа к верхней
панели отделки стойки "А" и оконечной панели панели управления.

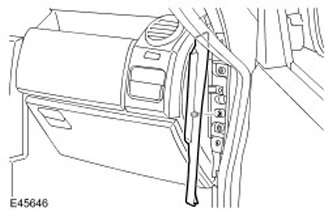

2. Снимите оконечную панель панели управления. Освободите зажим.

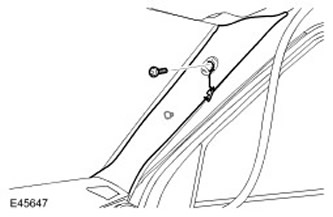

3. Снимите верхнюю панель отделки стойки "А".
- Освободите крышку винта.
- Выверните и отбракуйте винт с головкой Torx.
- Освободите зажим.
4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший
демонтаж, если деталь снимается только для получения доступа.
Снимите держатель винта и зажим с верхней панели отделки стойки
"А".
Установка
1. Установите держатель винта и зажим на верхнюю панель отделки
стойки "А".
2. Установите верхнюю панель отделки стойки "А".
- Закрепите зажимом.
- Вставьте и затяните новый винт с головкой Torx (момент
затяжки 3 Нм).
- Установите крышку винта.
3. Установите оконечную панель панели управления. Закрепите
зажимом.
4. Установите уплотнитель двери.
