Discovery 3. Панель отделки поднимаемой двери багажного отделения





Снятие

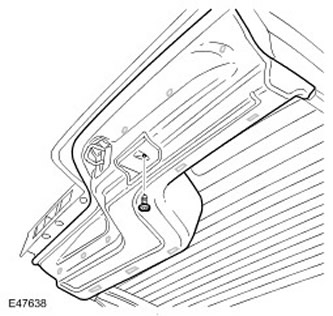

1. Снимите панель отделки двери багажного отделения.


• Выверните винт.
• Освободите 11 зажимов.



2. Снимите панель отделки фиксатора двери багажного отделения.

3. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите 6 зажимов с панели отделки двери багажного отделения.







Установка

1. Установите компоненты на место, действуя в обратной последовательности.













Discovery 3. Панель отделки порога двери







Снятие

1. Снимите нижнюю панель отделки стойки "В".

Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29)

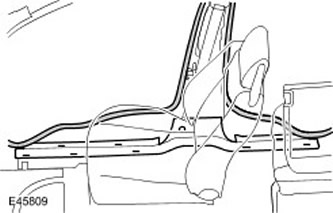

2. Снимите уплотнения проемов передней и задней дверей для удобства доступа к панели отделки накладки порога двери.





3. Снимите панель отделки накладки порога двери. Снимите 9 зажимов.

4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите 9 зажимов панели отделки накладки порога двери.







Установка

1. Установите панель отделки накладки порога двери.


• Установите зажимы.
• Закрепите зажимами.

2. Установите уплотнения проемов дверей.

3. Установите нижнюю панель отделки стойки "В".

Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29)
