Discovery 3. Нижняя панель отделки стойки B




Снятие


1. Снимите нижнюю панель отделки стойки "В".

  • Освободите уплотнитель с обоих сторон нижней панели отделки стойки "В".
  • Освободите 4 зажима.




2. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите 4 зажима с нижней панели отделки стойки "В".








Установка


1. При установке выполните процедуру снятия в обратной последовательности.













Discovery 3. Нижняя панель отделки стойки C


h

Снятие


1. Откиньте спинку заднего сиденья.

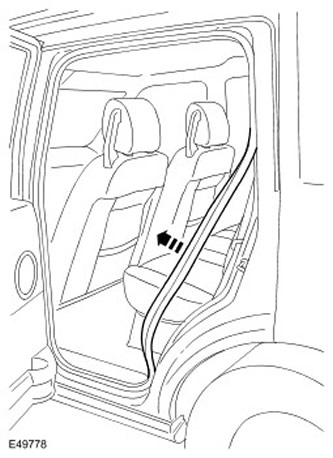

2. Снимите уплотнитель проема двери.

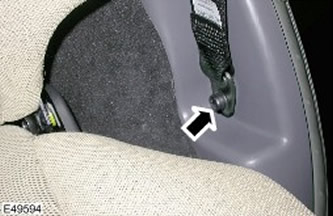

3. Снимите крепление ремня безопасности. Выверните и выбросите болт.

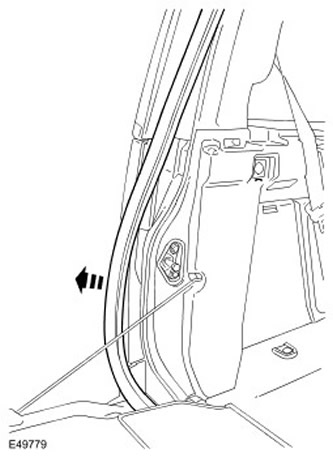

4. Снимите уплотнение проема задней двери.

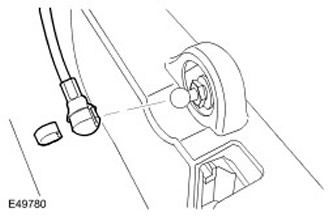

5. Снимите втулку опоры с задней двери. Освободите зажим.

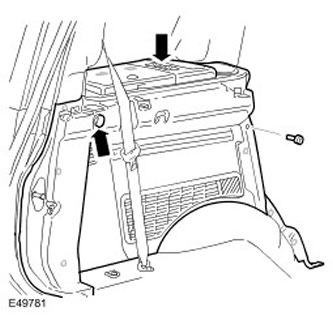

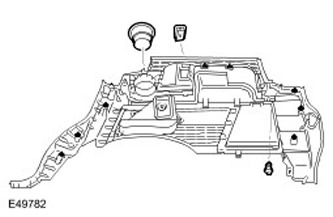

6. Снимите нижнюю панель отделки задней стойки кузова.

  • Выверните винт с головкой Torx.
  • Освободите 8 зажимов.
  • Отсоедините 2 электрических разъема.




7. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите полку для багажа. Освободите крышку.

8. Снимите переключатель управления аудиосистемой. Освободите 2 зажима.

9. Снимите гнездо для дополнительных устройств.








Установка


1. Установите гнездо для дополнительных устройств.

2. Установите переключатель управления аудиосистемой. В ведите в зацепление зажимы.

3. Установите полку для багажа. Установите крышку.

4. Установите нижнюю панель отделки задней стойки кузова.

  • Установите зажимы.
  • Затяните винт с головкой Torx (момент затяжки 8 Нм).
  • Подсоедините электрический разъем.
5. Установите втулку опоры на заднюю дверь. Установите зажим.

6. Установите уплотнение проема задней двери.

7. Установите крепление ремня безопасности. Затяните болт с головкой Torx (момент затяжки 45 Нм).

8. Установите уплотнитель проема двери.

9. Верните спинку сиденья в вертикальное положение.
