Discovery 3. Поднимаемая дверь багажного отделения





Снятие


1. Откройте заднюю дверь и дверь багажного отделения.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

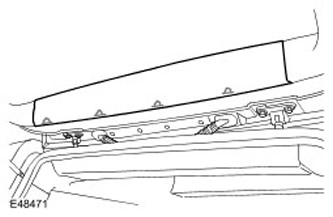

3. Снимите верхнюю панель отделки двери багажного отделения. Освободите 4 зажима.

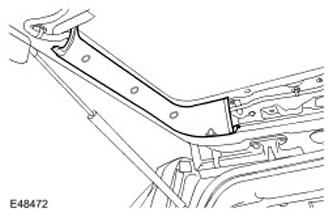

4. Снимите боковую панель отделки двери багажного отделения.

  • Освободите 5 зажимов.
  • Повторите описанную выше процедуру с другой стороны.

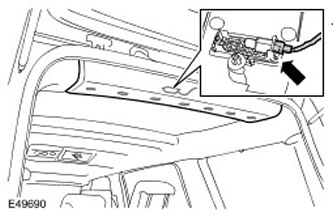

5. Снимите панель отделки обивки задней части крыши.

  • Освободите 7 зажимов.
  • Отсоедините электрический разъем.

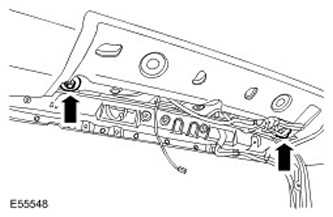

6. Отсоедините шланг стеклоомывателя. Освободите уплотнительную втулку.

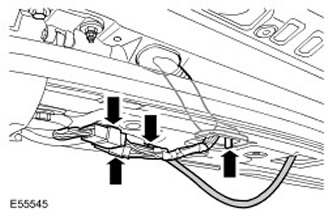

7. Освободите жгут электропроводки двери багажного отделения.

  • Отсоедините 2 электрических разъема.
  • Освободите уплотнительную втулку.

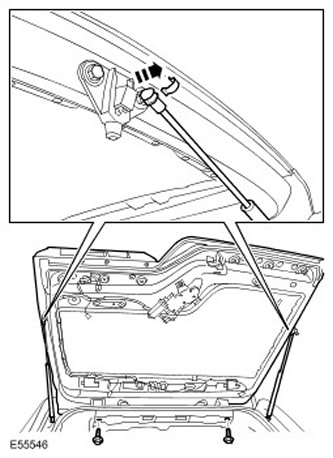

8. С посторонней помощью снимите дверь багажного отделения в сборе.

  • Освободите зажимы и отсоедините стойки капота.
  • Выверните 2 болта.






Установка


1. С посторонней помощью установите дверь багажного отделения в сборе.

  • Затяните болты (момент затяжки 40 Нм).
  • Присоедините стойки и закрепите их зажимами.
2. Подсоедините жгут электропроводки двери багажного отделения.

  • Установите уплотнительную втулку.
  • Подсоедините электрические разъемы.
3. Присоедините шланг форсунки омывателя. Установите уплотнительную втулку.

4. Установите боковую панель отделки двери багажного отделения.

  • Введите в зацепление зажимы.
  • Повторите описанную выше процедуру с другой стороны.
5. Снимите верхнюю панель отделки двери багажного отделения. Введите в зацепление зажимы.

6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

7. Проверьте и отрегулируйте положение двери багажного отделения относительно панели крыши. Для получения дополнительной информации обратитесь к Выверка поднимаемой двери багажного отделения (76.28.31)















Discovery 3. Выверка поднимаемой двери багажного отделения

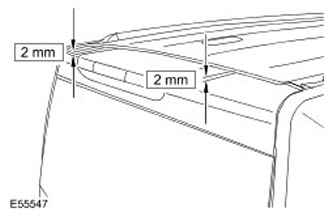

1. При закрытой двери багажника проверьте сопряжение двери багажного отделения с панелью крыши. Дверь багажного отделения должна располагаться по центру проема. Дверь багажного отделения должна быть утоплена на 2 мм за кромку панели крыши.






2. Снимите панель отделки обивки задней части крыши.

  • Освободите 7 зажимов.
  • Отсоедините электрический разъем.

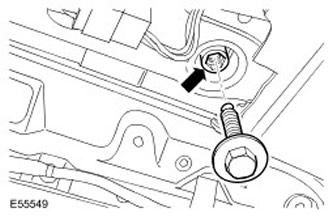

3. Ослабьте, но не выворачивайте полностью оба болта, удерживающие петлю двери багажного отделения на кузове.






4. Расположите дверь багажного отделения по центру проема.

5. Выверните левый болт, удерживающий дверь багажного отделения на кузове.






6. ВНИМАНИЕ: При установке двери багажного отделения следите за тем, чтобы петля двери багажного отделения НЕ смещалась и удерживалась крепежным болтом.

ПРИМЕЧАНИЕ: Чтобы поднять дверь багажного отделения, вращайте шестигранный ключ по часовой стрелке.

С помощью шестигранного ключа на 13 мм отрегулируйте положение левой петли двери багажного отделения так, чтобы дверь была утоплена на 2 мм за кромку панели крыши.

  • Вверните и затяните болт (момент затяжки 40 Нм).
7. Повторите описанную выше процедуру для правой петли двери багажного отделения.

8. Проверьте работу двери багажного отделения и, если необходимо, отрегулируйте фиксаторы двери багажного отделения и задней двери.

9. Установите панель отделки обивки задней части крыши.

  • Подсоедините электрический разъем.
  • Закрепите зажимами.
