Discovery 3. Защита двигателя





Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. ВНИМАНИЕ: Обратите внимание на специальную шайбу.

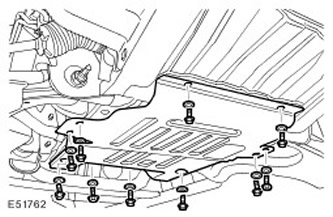

Снимите защиту двигателя. Выверните десять болтов.








Установка


1. При установке выполните процедуру снятия в обратной последовательности. Затяните болты (момент затяжки 62 Нм).















Discovery 3. Снятие и установка крыла





Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

3. Снимите фару в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)

4. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

5. Снимите молдинг крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)

6. Снимите нижний молдинг крыла. Освободите 4 зажима.

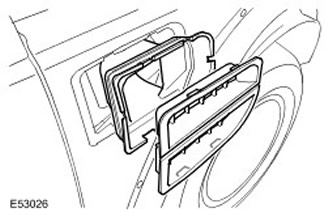

7. Снимите решетку воздухозаборника на крыле.

  • Освободите 4 зажима.
  • Снимите воздуховод.

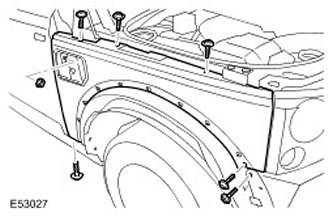

8. Снимите переднее крыло.

  • Выверните 6 болтов с головкой Torx.
  • Выверните гайку.




9. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

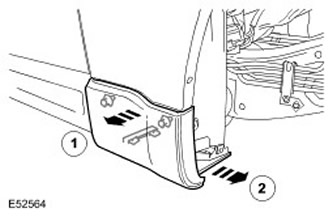

Снимите заднюю облицовку крыла. Снимите 3 зажима.








Установка


1. Установите заднюю облицовку крыла. Введите в зацепление 3 фиксатора.

2. Установите переднее крыло.

  • Вверните болты и затяните их (момент затяжки 10 Нм).
  • Заверните гайку (момент затяжки 10 Нм).
3. Установите решетку воздухозаборника на крыле. Установите воздуховод.

4. Установите нижний молдинг крыла. Введите в зацепление фиксаторы.

5. Установите молдинг крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)

6. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

7. Установите фару в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)

8. Установите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)

9. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
