Discovery 3. Антенна противоугонной системы

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите правую верхнюю панель отделки стойки кузова "А". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

3. Снимите правую верхнюю панель отделки стойки кузова "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

4. Снимите правую верхнюю панель отделки стойки кузова "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

5. Снимите правый противосолнечный козырёк.

Снимите крышки винтов.
Выверните 2 винтов.
Ослабьте и отсоедините электрический разъем.

6. Снимите фиксатор противосолнечного козырька.

Снимите крышку винта.
Выверните винт.

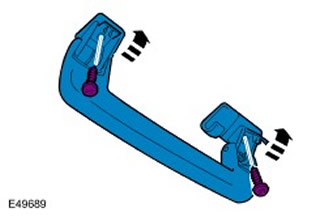

7. Снимите правые пассажирские поручни.

Осторожно освободите крышки 6 винтов.
Выверните 6 винтов.

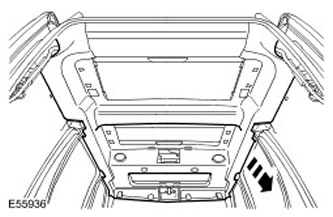

8. Освободите потолочную обивку правой части крыши. Освободите 6 зажимов.

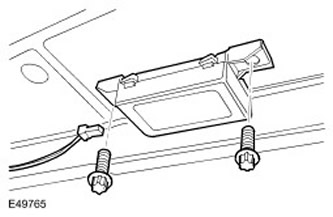

9. Снимите антенну противоугонной сигнализации.

Отсоедините электрический разъем.
Выверните 2 болта.

Установка

1. Установите антенну противоугонной сигнализации.

Подсоедините электрический разъем.
Затяните болты (момент затяжки 10 Нм).

2 . Закрепите потолочную обивку правой части крыши. Осторожно закрепите зажимы.

3. Установите правые пассажирские поручни.

Вверните винты.
Установите крышки винтов.

4. Установите зажим крепления противосолнечного козырька.

Установите винт.
Установите крышку винта.

5. Установите правый противосолнечный козырёк.

Подсоедините и зафиксируйте электрический разъем.
Вверните винты.
Установите крышки винтов.

6. Установите правую верхнюю панель отделки стойки кузова "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

7. Установите правую верхнюю панель отделки стойки кузова "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

8. Установите левую верхнюю панель отделки стойки кузова "А". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

9. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
