Discovery 3. Жгут электропроводки кузова - Автомобили с 01/2007




Снятие


Все автомобили

1. ПРИМЕЧАНИЕ: До ступ ко всем зажимам жгута электропроводки можно получить при помощи не сущего кузова, установленного на раме. Рисунок показывает прокладку жгута электропроводки.

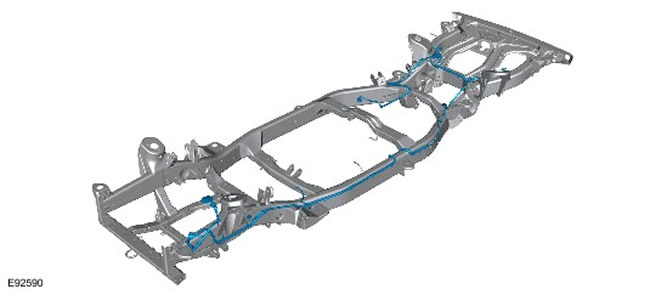

Прокладка жгута электропроводки рамы.






2. Откройте дверь багажного отделения.

3. Снимите запасное коле со с шиной.

4. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите автомобиль и установите его на опоры.

5. Снимите колеса с шинами.

6. Отсоедините провод массы аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

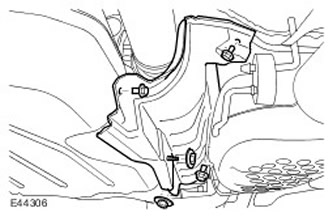

7. Снимите облицовку колесной арки левого переднего колеса. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

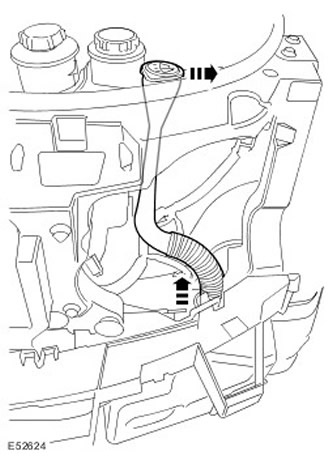

8. Снимите заливную горловину бачка системы омывания лобового стекла.

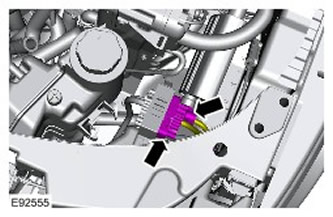

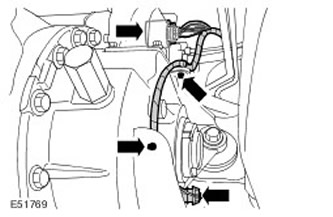

9. С левой стороны за передней фарой: Рассоедините электрический разъем жгута электропроводки рамы.

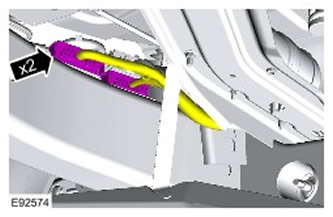

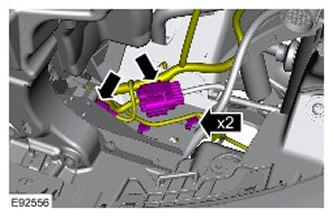

10. С левой стороны за передней панелью: Отсоедините 2 электрических разъема от жгута электропроводки рамы.

11. С левой стороны за фарой: Освободите 2 зажима с внутренней стороны крыла.






12. С левой стороны за фарой: Переместите жгут электропроводки рамы вниз к внутренней стороне крыла.

13. Левая передняя сторона: Освободите 2 шланга форсунок омывателя лобового стекла.

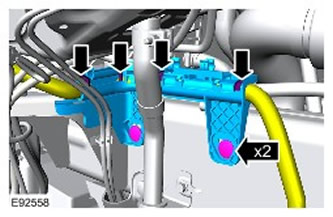

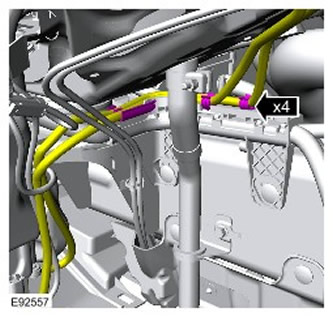

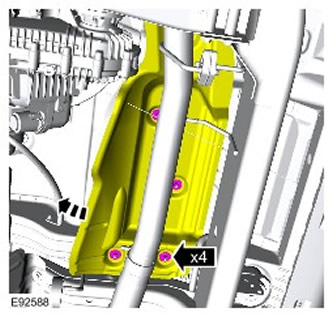

14. Снимите держатель жгута электропроводки рамы.

  • Снимите и отбракуйте 4 хомута.
  • Отпустите 2 зажима.

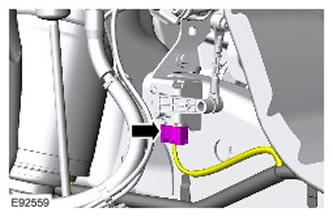

15. Левая передняя сторона: Рассоедините электрический разъем датчика высоты.

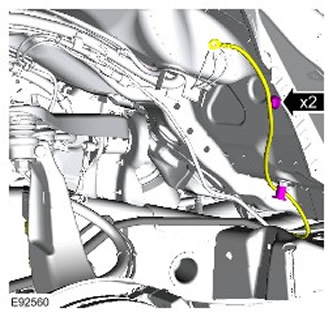

16. Отсоедините провод массы от заземляющего контакта колесной арки. Отпустите 2 зажима.






17. Левая передняя сторона: Отсоедините жгут электропроводки рамы от рамы. Отпустите 5 зажима.






18. Снимите воздушный баллон пневматической подвески. Для получения дополнительной информации обратитесь к Баллон пневматической подвески (60.50.03)

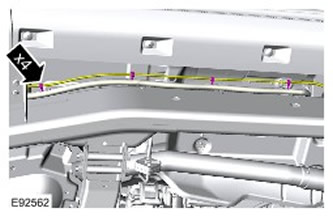

19. Левая сторона: Отсоедините трубопровод пневмоподвески от жгута электропроводки рамы. Отпустите 4 зажима.

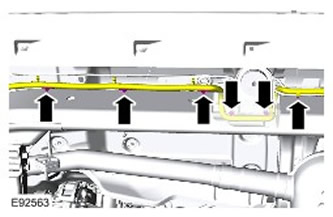

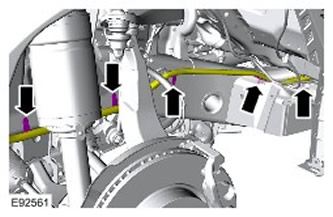

20. Левая сторона: Отсоедините жгут электропроводки рамы от рамы. Отпустите 6 зажимов.






21. Снимите глушитель пневматической подвески. Для получения дополнительной информации обратитесь к Глушитель пневматической подвески (64.50.01)

Все, кроме автомобилей с дизельным двигателем

22. Снимите угольный адсорбер системы контроля паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

Все автомобили

23. Отсоедините 2 электрических разъема от электромагнитного клапана пневматической подвески.

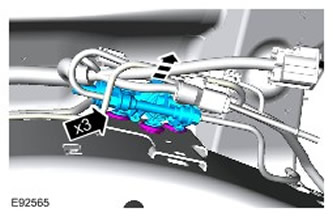

24. Высвободите блок клапанов компрессора пневматической подвески. Высвободите 3 уплотнительных втулки.

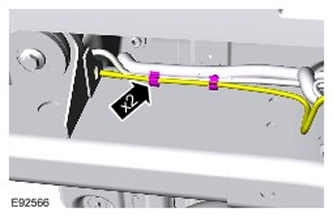

25. Левая сторона: Отсоедините трубопровод пневмоподвески от жгута электропроводки рамы.

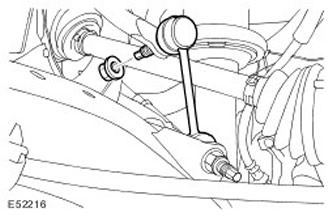

26. ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте шестигранный ключ.
Снимите обе стойки штанги стабилизатора. Отверните две гайки.






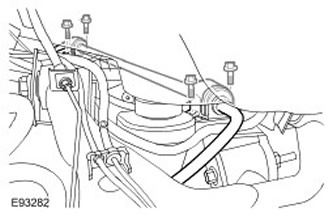

27. Отпустите стабилизатор. Выверните 4 болта.

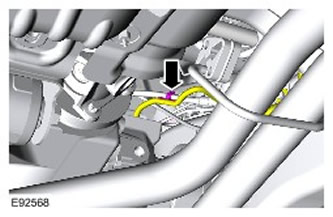

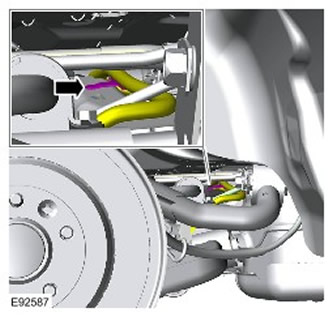

28. Отсоедините жгут электропроводки рамы от троса стояночного тормоза.

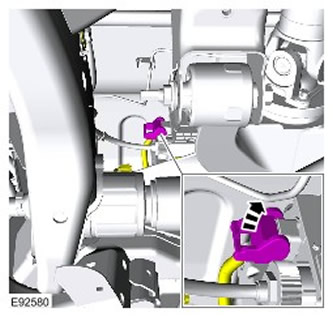

29. Автомобили с электродвигателем блокировки дифференциала: Рассоедините 2 электрических разъема. Освободите 2 зажима жгута электропроводки.






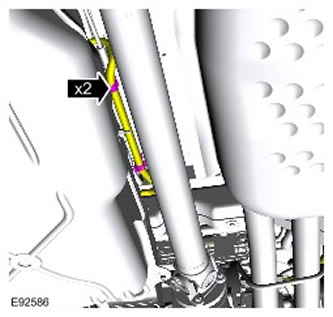

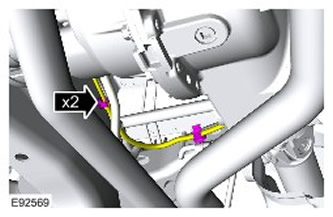

30. Отсоедините трос аварийного отпускания стояночного тормоза. Отпустите 2 зажима.

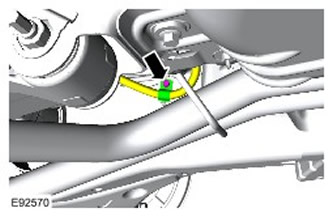

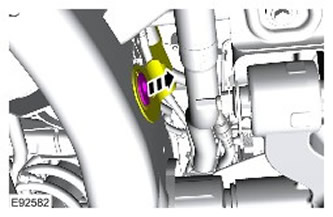

31. Левая сторона: Высвободите жгут электропроводки рамы. Выверните болт.

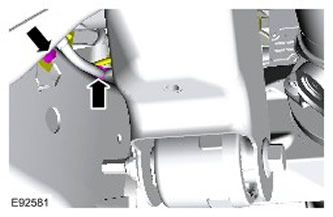

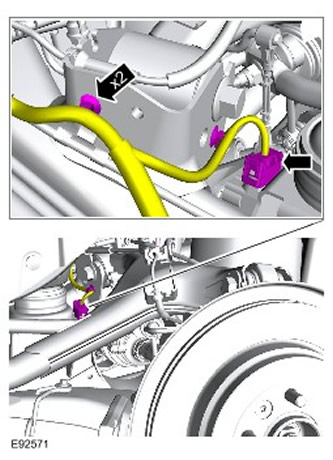

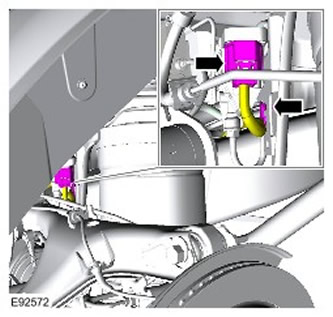

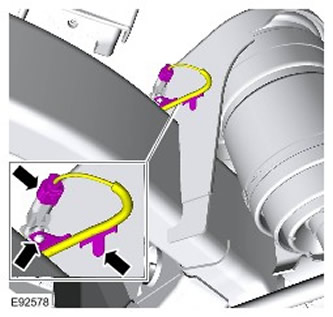

32. Отсоедините электрический разъем от заднего левого датчика высоты. Отпустите 2 зажима.






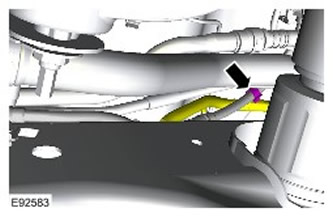

33. Слева сзади: Рассоедините электрический разъем заднего блока клапанов пневматической подвески. Освободите зажим.

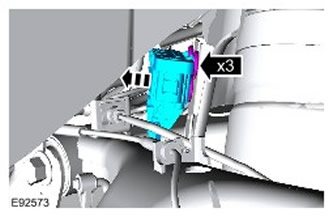

34. Снимите блок клапанов со своего опорного кронштейна. Высвободите 3 уплотнительных втулки.

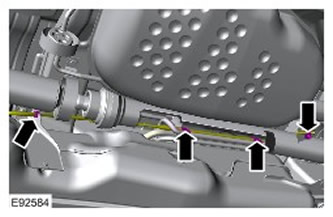

35. Расположите жгут электропроводки рамы над рамой.

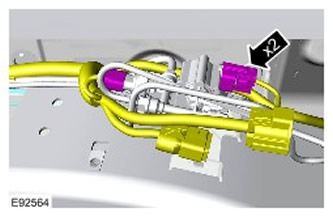

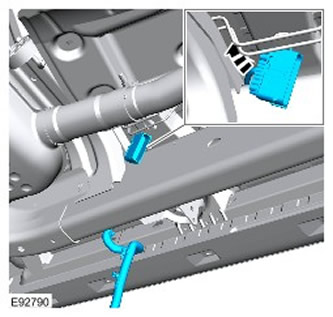

36. Слева сзади: Отсоедините 2 электрических разъема от жгута электропроводки рамы. Высвободите два электрических разъема.






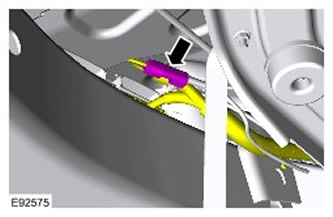

37. Отсоедините левый задний датчик ABS. Освободите зажим.






38. Отсоедините опорный кронштейн исполнительного механизма стояночного тормоза.

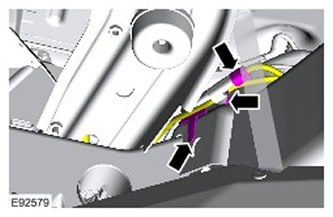

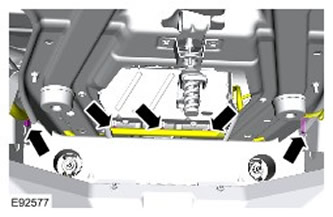

39. Проем запасного колеса: Высвободите жгут электропроводки рамы. Отпустите 5 зажимов.






40. Справа сзади: Рас соедините электрический разъем датчика ABS. Отпустите 2 зажима.






41. Справа сзади: Рас соедините электрический разъем контрольной лампы износа тормозных накладок. Отпустите 2 зажима.






42. Отсоедините электрический разъем исполнительного устройства электронного стояночного тормоза. Освободите зажим.

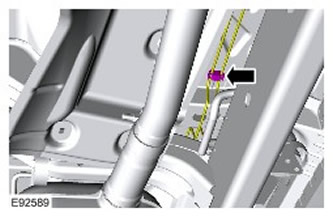

43. Отсоедините правый трос стояночного тормоза.

  • Выверните болт.
  • Освободите зажим.




44. Отпустите крепление опорного кронштейна топливопровода.

  • Снимите внутреннюю секцию опорного кронштейна топливопровода.
  • Освободите зажим.




45. Отсоедините жгут электропроводки рамы от троса стояночного тормоза.






46. Правая сторона: Отсоедините жгут электропроводки рамы от рамы.

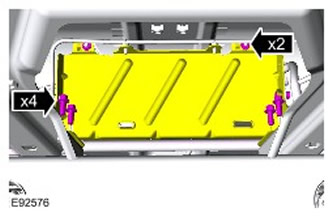

47. Снимите защитный экран коробки передач. Выверните 6 болтов.

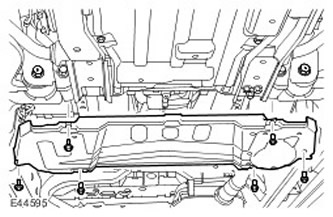

48. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.






49. Отсоедините трос аварийного отпускания стояночного тормоза. Отпустите четыре зажима.






50. ПРЕДОСТЕРЕЖЕНИЕ: Закрепите узел на домкрате для коробки передач.

ВНИМАНИЕ: Обратите внимание на то, что на заднем болте стоит две шайбы.

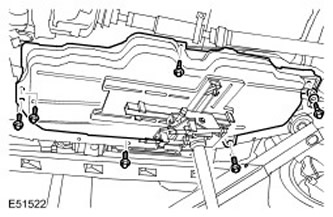

При помощи домкрата для коробки передач опустите топливный бак. Выверните 6 болтов.

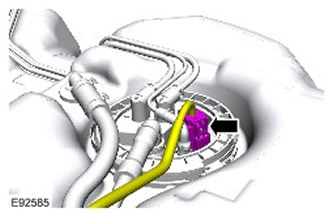

51. Рас стыкуйте электрический разъем модуля топливного насоса.






52. Отсоедините жгут электропроводки рамы от топливного бака.






53. Задняя часть топливного бака: Отсоедините жгут электропроводки рамы от верхней части поперечины рамы. Освободите зажим.






54. Закрепите топливный бак.

55. Для получения до ступа отсоедините теплозащитный экран системы выпуска.






56. Высвободите тормозные трубопроводы.






57. С по сторонней помощью снимите жгут электропроводки рамы.

  • Расположите оба конца жгута электропроводки рамы на левой центральной опоре кузова.
  • Проведите передний конец жгута электропроводки рамы между кузовом и центральной поперечиной.
  • С по сторонней помощью снимите жгут электропроводки рамы.






Установка


1. Сравните старый жгут электропроводки рамы с новым жгутом электропроводки, чтобы удостовериться, что они одинаковы.

2. ПРИМЕЧАНИЕ: Удостоверьтесь в правильности расположения жгута электропроводки.

С посторонней помощью установите жгут электропроводки рамы. Установите на место все электрические разъемы и зажимы жгута электропроводки рамы.

3. Закрепите тормозные трубопроводы.

4. Закрепите теплозащитный экран системы выпуска.

5. ПРЕДОСТЕРЕЖЕНИЕ: Закрепите узел на домкрате для коробки передач.

ВНИМАНИЕ: Обратите внимание на то, что на заднем болте стоит две шайбы.
При помощи домкрата для коробки передач опустите топливный бак. Выверните 4 болта.

6. Состыкуйте электрический разъем модуля топливного насоса.

7. Правая сторона: Присоедините жгут электропроводки рамы к топливному баку.

8. Задняя часть топливного бака: Присоедините жгут электропроводки рамы к верхней части поперечины рамы.

9. ВНИМАНИЕ: Обратите внимание на то, что на заднем болте стоит две шайбы.

Установите топливный бак. Затяните болты (момент затяжки 45 Нм).

10. Закрепите кабель аварийного отпускания троса стояночного тормоза. Закрепите 4 зажимами.

11. Установите теплозащитный экран топливного бака.

  • Затяните болты (момент затяжки 6 Нм).
  • Затяните гайки (момент затяжки 3 Нм).
12. Установите защитный экран коробки передач. Затяните болты (момент затяжки 10 Нм).

13. Правая сторона: Закрепите жгут электропроводки рамы на раме.

14. Присоедините жгут электропроводки рамы к правому тросу стояночного тормоза.

15. Закрепите кронштейн правого троса стояночного тормоза. Установите внутреннюю секцию кронштейна троса стояночного тормоза.

16. Присоедините правый трос стояночного тормоза.

  • Закрепите зажим.
  • Затяните новые болты (момент затяжки 22 Нм).
17. Присоедините электрический разъем исполнительного устройства электронного стояночного тормоза. Закрепите зажим.

18. Справа сзади: Со стыкуйте электрический разъем контрольной лампы износ а тормозных накладок. Зафиксируйте 2 зажима.

19. Справа сзади: Под соедините электрический разъем датчика ABS. Зафиксируйте 2 зажима.

20. Проем запасного колеса: Закрепите жгут электропроводки рамы. Зафиксируйте 5 зажимов.

21. Закрепите опорный кронштейн исполнительного механизма стояночного тормоза. Затяните болты (момент затяжки 22 Нм).

22. Под соедините левый задний датчик ABS. Закрепите зажим.

23. Слева сзади: Подсоедините 2 электрических разъема к жгуту электропроводки рамы. Зафиксируйте электрические разъемы.

24. Пере ставьте электрический разъем заднего блока клапанов.

25. Пере ставьте электрический разъем правого датчика высоты подвески.

26. Слева сзади: Состыкуйте электрический разъем блока клапанов пневматической подвески. Закрепите зажим.

27. Под соедините электрический разъем к заднему левому датчику высоты. Закрепите зажим.

28. Закрепите блок клапанов на своей опоре.

29. Левая сторона: Закрепите жгут электропроводки рамы. Заверните болт (момент затяжки 22 Нм).

30. Закрепите трос аварийного отпускания стояночного тормоза. Закрепите зажимами.

31. Присоедините жгут электропроводки рамы клевому тросу стояночного тормоза.

32. Присоедините обе стойки штанги стабилизатора. Затяните гайки (момент затяжки 15 Нм).

33. Закрепите стабилизатор. Затяните болты (момент затяжки 62 Нм).

34. Установите задние колеса в сборе с шинами.

35. Закрепите блок клапанов компрессора пневматической подвески.

36. Под соедините электрические разъемы к электромагнитному клапану пневматической подвески.

37. Установите глушитель пневматической подвески. Для получения дополнительной информации обратитесь к Глушитель пневматической подвески (64.50.01)

38. Левая сторона: Прикрепите трубопровод пневмоподвески к жгуту электропроводки рамы.

39. Левая сторона: Закрепите жгут электропроводки рамы на раме. Зафиксируйте 6 зажимов.

40. Установите воздушный баллон пневматической подвески. Для получения дополнительной информации обратитесь к Баллон пневматической подвески (60.50.03)

41. Под соедините провод массы к заземляющему контакту колесной арки.

  • Затяните гайку (момент затяжки 25 Нм).
  • Зафиксируйте 2 зажима.
42. Левая передняя сторона: Состыкуйте электрический разъем датчика высоты.

43. Установите держатель жгута электропроводки рамы.

  • Установите новые хомуты.
  • Закрепите зажимами.
44. Левая передняя сторона: Закрепите 2 шланга форсунок омывателя лобового стекла.

45. Пропустите жгут электропроводки рамы через внутреннюю часть крыла.

46. С левой стороны за фарой: Закрепите 2 зажима на внутренней стороне крыла.

47. С левой стороны за передней панелью: Подсоедините 2 электрических разъема к жгуту электропроводки рамы.

48. С левой стороны за передней фарой: Подсоедините электрический разъем жгута электропроводки рамы.

49. Установите заливную горловину бачка омывателя лобового стекла.

50. Установите облицовку колесной арки левого переднего колеса. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

51. Присоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
