Discovery 3. Задний фонарь в сборе




Снятие


1. Откройте заднюю дверь и откидной борт.

2. ВНИМАНИЕ: При демонтаже наружных деталей всегда защищайте лакокрасочное покрытие и стекло от повреждений.

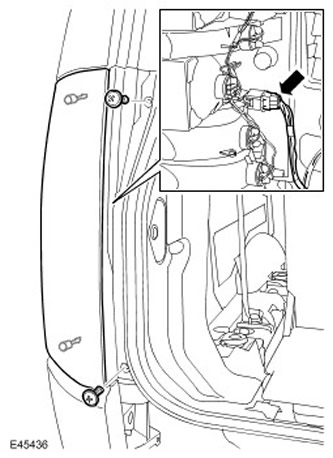

Снимите задний фонарь в сборе.

  • Выверните два винта.
  • Освободите 2 зажима.
  • Отсоедините электрический разъем.




3. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим компонентам, то дальнейшие разборочные операции выполнять не следует.

ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

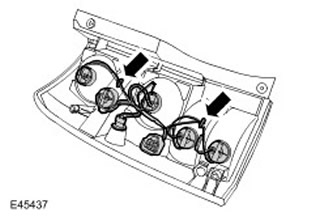

Снимите жгут электропроводки.

  • Освободите жгут электропроводки от 2 фиксаторов.
  • Освободите 6 патронов ламп.
  • Освободите электрический разъем.






Установка


1. Установите жгут электропроводки.

  • Установите 6 патронов ламп.
  • Установите электрический разъем.
  • Закрепите жгут электропроводки в зажимах.
2. Установите задний фонарь в сборе.

  • Подсоедините электрический разъем.
  • Закрепите двумя зажимами.
  • Затяните винты.
3. Закройте дверь багажного отделения.











Discovery 3. Лампа бокового указателя поворота



Снятие

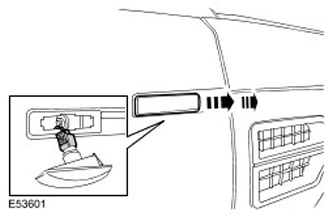

1. Снимите повторитель указателя поворота.

  • Надавите на фонарь по направлению вперед, чтобы снять его с двери.
  • Рассоедините электрический разъем.






Установка


1. Установите элементы на место, действуя в обратной последовательности.
