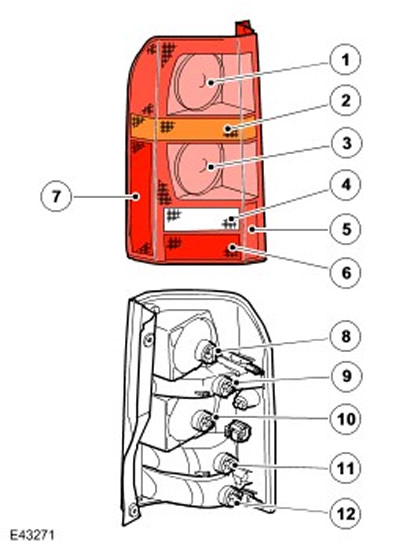

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Стоп-сигнал/габаритный фонарь |
| 2 | - | Указатель поворота |
| 3 | - | Габаритный фонарь |
| 4 | - | Фонарь заднего хода |
| 5 | - | Отражатель |
| 6 | - | Противотуманные фары |
| 7 | - | Боковой габаритный фонарь(только для США) |
| 8 | - | Стоп-сигнал/габаритный фонарь |
| 9 | - | Лампа указателя поворота |
| 10 | - | Лампа габаритного фонаря |
| 11 | - | Лампа фонаря заднего хода |
| 12 | - | Лампа противотуманной фары |
Блок задних фонарей является единым блоком, в состав которого входят: стоп-сигнал/габаритный фонарь, указатель поворота, дополнительный габаритный фонарь, фонарь заднего хода и противотуманный фонарь.
В блоке находятся пять ламп со штыковым креплением (шесть ламп в автомобилях, поставляемых в США, для которых добавлен боковой габаритный фонарь). Патроны ламп вставлены в соответствующие отверстия корпуса в блоке фонарей и фиксируются при поворачивании. Каждый патрон соединен проводами с разъемом, который находится на задней части корпуса блока задних фонарей.
Блок задних фонарей встроен в углубление кузова автомобиля. Блок задних фонарей крепится двумя шпильками по внешнему краю к кузову автомобиля. С внутренней стороны блок фонарей крепится двумя винтами, которые расположены вблизи проема двери багажного отсека.
Стоп-сигнал и задний габаритный фонарь
Верхний фонарь является одновременно стоп-сигналом и габаритным фонарем, в котором используется лампа мощностью 21/5 Вт со штыковым цоколем. В стоп-сигнале используется лампа мощностью 21 Вт, а в габаритном фонаре - лампа мощностью 5 Вт.
Стоп-сигнал включается при положении II замка зажигания и концевом выключателе, замкнутом при нажатии тормозной педали. Верхний стоп-сигнал также включается при нажатии тормозной педали.
Стоп-сигнал может быть включен антиблокировочной системой при активной функции управляемого спуска (HDC). Сигнал, поступающий от ABS, замыкает контакты реле, через которое электроэнергия подается к стоп-сигналам задних фонарей, а также к верхнему стоп-сигналу. Для получения дополнительной информации обратитесь к Anti-Lock Control - Traction Control (206-09A)
Лампа указателя поворота
Указатель поворота, в котором используется лампа мощностью 21 Вт со штыковым креплением, расположен под стоп-сигналом/габаритным фонарем.
Указатели поворота включаются левым многофункциональным подрулевым переключателем или выключателем аварийной сигнализации. Многофункциональный подрулевой переключатель работает, только если замок зажигания находится в положении II (зажигание включено), выключатель аварийной сигнализации работает в любом состоянии цепей. Указатели поворота работают с циклом включения/выключения по 0,38 секунды.
При перегорании лампы исправные лампы указателей поворота того же борта автомобиля мигают в прежнем ритме. Однако соответствующий индикатор указателя поворота предупреждает водителя о перегоревшей лампе миганием с удвоенной частотой.
Габаритный фонарь
Габаритный фонарь, в котором используется лампа мощностью 21 Вт/5 Вт со штыковым креплением, расположен под указателем поворота. Только в габаритном фонаре используется лампа мощностью 5 Вт.
Габаритные фонари включаются переключателем освещения. Габаритные фонари могут работать независимо от положения выключателя зажигания. Габаритные фонари будут включены также, если переключатель освещения находится в положении AUTO и на центральный коммутационный блок от датчика дождя/освещённости приходит сигнал включения наружного освещения.
Фонарь заднего хода
Фонарь заднего хода, в котором используется лампа мощностью 21 Вт со штыковым креплением, расположен под габаритным фонарем.
Фонарь заднего хода включается при положении II замка зажигания при условии, что в блок CJB по шине CAN поступил сигнал о включении передачи заднего хода. Как в механической, так и в автоматической коробке передач имеется датчик заднего хода, который определяет включение передачи заднего хода.
Задний противотуманный фонарь
Задний противотуманный фонарь, в котором используется лампа мощностью 21 Вт со штыковым креплением, находится в самой нижней части блока задних фонарей.
Задние противотуманные фонари управляются переключателем освещения. Если ключ зажигания находится в положении II, а переключатель освещения установлен в положение включения габаритных фонарей или включения фар, то для включения передних противотуманных фар (если установлены) нужно вытянуть переключатель во вторую позицию. Если передние противотуманные фары не установлены, то достаточно вытянуть переключатель освещения в первую позицию. При включении задних противотуманных фар на панели приборов включается предупредительный сигнализатор.
