Снятие
1. Снимите правую заднюю боковую панель отделки кузова. Для получения дополнительной информации обратитесь к Правая панель отделки грузового отсека (76.19.22)

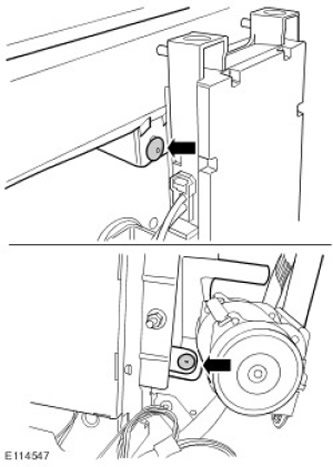

2. Отсоедините монтажный кронштейн задней боковой панели отделки. Выверните 2 винта.

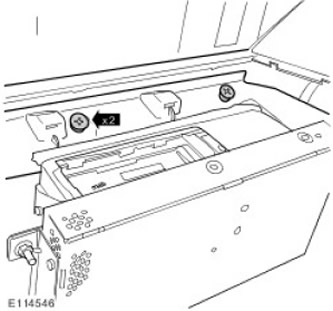

3. Отсоедините монтажный кронштейн задней боковой панели отделки. Отпустите 2 зажима.
4. ВНИМАНИЕ: Будьте осторожны и не изгибайте оптоволоконные кабели с радиусом изгиба менее 25 мм.

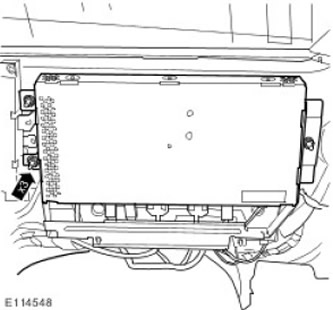

Отсоедините модуль задней мультимедийной системы.
- Отверните 3 гайки. Момент затяжки: 10 Нм
- Сдвиньте в сторону.

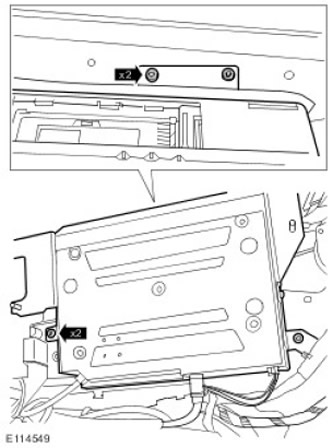

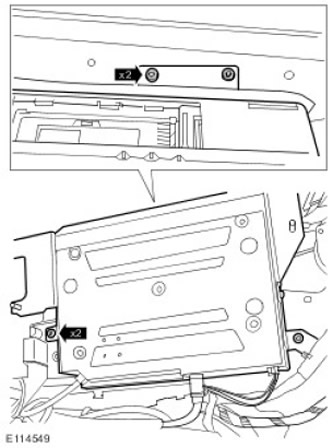

5. Отсоедините DVD-проигрыватель от кузова. Выверните 4 болта с головкой Тогх.
6. ВНИМАНИЕ: Будьте осторожны и не изгибайте оптоволоконные кабели с радиусом изгиба менее 25 мм.
ВНИМАНИЕ: Очистите оптические разъемы от инородного материала.

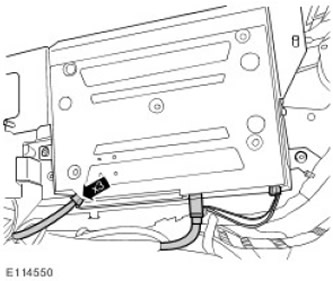

Извлеките DVD-проигрыватель. Отсоедините 3 электрических разъёма.

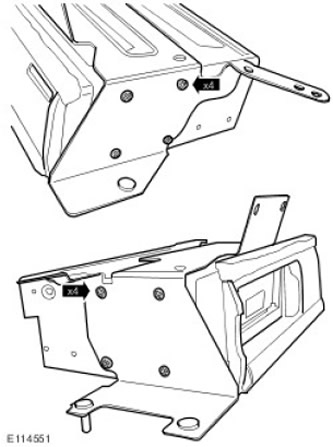

7. Снимите монтажный кронштейн DVD-проигрывателя. Выверните 8 винтов.
Установка
1. Установите элементы, действуя в порядке, обратном порядку разборки.
