Discovery 3. Диагностика и проверка помощи при парковке




Осмотр и проверка


1. Убедитесь в обоснованности жалобы клиента.

2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей.

3. Убедитесь в отсутствии грязи на поверхности датчика, которая может помешать его работе.


Механические факторы Электрические факторы
  • Состояние и установка датчика
  • Динамик(и)
  • Переключатель
  • Плавкие предохранители Центральная электрораспределительная коробка (CJB) - плавкий предохранитель 36Р Электрораспределительная коробка аккумулятора (BJB) - плавкое звено 11E
  • Жгуты электропроводки и электрические разъемы
  • Датчики
  • Выключатель системы помощи при парковке
  • Модуль помощи при парковке

  • 4. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

    5. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы перед обращением к самопроверке или указателю DTC извлечь все диагностические коды неисправности (DTC).

    Сотрите все DTC после устранения неисправностей.



    Бортовая самопроверка


    Самопроверка, которая является элементом стратегии системы, информирует водителя о любых неисправностях с помощью светодиодов и звуковых сигналов:

    • Светодиод статуса системы мигает, если система активна и выявлена неисправность в датчиках, динамиках, электропроводке или в модуле.
    • Если обнаружена неисправность динамика задней системы, из динамика передней системы в течение трех секунд раздается звуковой сигнал ошибки.
    • Если обнаружена неисправность задних датчиков, переключателя, встроенного в переключатель светодиода, а также в случае ошибки передачи сигналов по шине CAN, из динамика задней системы в течение трех секунд раздается звуковой сигнал ошибки.

    Указатель кодов DTC


    ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).


    DTC Описание Возможные причины Действие
    B1A0049 Модуль управления Внутренняя электронная неисправность Проверьте электрические цепи питания и заземления модуля. Обратитесь к руководству по электрооборудованию. Если подозревается модуль, обратитесь к руководству по политике и процедурам гарантийного обслуживания.
    B1B3601 Правый крайний передний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B3696 Правый крайний передний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B3801 Правый внутренний передний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B3896 Правый внутренний передний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4001 Левый крайний передний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4096 Левый крайний передний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4201 Левый внутренний передний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4296 Левый внутренний передний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4401 Правый крайний задний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4496 Правый крайний задний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4601 Правый внутренний задний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьтеэлектрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4696 Правый внутренний задний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4801 Левый крайний задний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B4896 Левый крайний задний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5001 Левый внутренний задний датчик
  • Электрическая цепь сигнала: короткое замыкание на массу
  • Электрическая цепь сигнала: высокое сопротивление
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5096 Левый внутренний задний датчик Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5212 Динамик задней системы
  • Электрическая цепь динамика задней системы: короткое замыкание на + аккумулятора
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5296 Динамик задней системы Внутренняя неисправность элемента Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5401 Светодиод режима работы
  • Электрическая цепь светодиода: короткое замыкание на + аккумулятора
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь светодиода. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5711 Электрическая цепь питания передних датчиков
  • Электрическая цепь питания передних датчиков: короткое замыкание на массу
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1B5811 Электрическая цепь питания задних датчиков
  • Электрическая цепь питания задних датчиков: короткое замыкание на массу
  • Проблема с разъемом/жгутом проводов
  • Обратитесь к руководству по электрооборудованию и проверьте электрическую цепь датчика. Проверьте разъем на целостность и отсутствие повреждений. Обратитесь к программе направленной диагностики для этого кода в одобренной диагностической системе.
    B1C3073 Переключатель отключения системы Заклинивание исполнительного устройства в закрытом положении Проверьте работу переключателя. Обратитесь к руководству по электрооборудованию.
    U007388 Выключение шины "A" передачи данных модуля управления Шина отключена Проверьте электрические цепи CAN. Обратитесь к руководству по электрооборудованию.
    U014087 Потеря связи с модулем управления кузовом Отсутствие сообщения Обратитесь к разделу "Сетевой обмен данными" в руководстве для станций технического обслуживания.
    U015587 Потеря связи с модулем управления панелью приборов (IPC) Отсутствие сообщения Обратитесь к разделу "Сетевой обмен данными" в руководстве для станций технического обслуживания.
    U030055 Несовместимость программного обеспечения внутреннего модуля управления Конфигурация не настроена Настройте конфигурацию модуля, используя одобренную диагностическую систему.







    Discovery 3. Динамик системы помощи при парковке




    Снятие


    1. Снимите нижнюю панель задней стойки. Для получения дополнительной информации обратитесь к Нижня я панель отделки стойки (76.13.34)

    2. Снимите опорный кронштейн отделки багажного отделения.

    • Выверните 2 винта.
    • Отпустите два зажима.

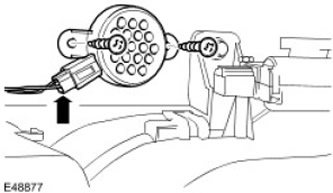

    3. Снимите задний динамик системы помощи при парковке.

    • Отсоедините электрический разъем.
    • Выверните 2 винта.






    Установка


    1. Установка выполняется в порядке, обратном порядку снятия.
