Discovery 3. Модуль предупреждения о пониженном давлении в шинах




Снятие


ПРИМЕЧАНИЕ: В случае замены модуля контроля давления в шинах, прежде чем будет отключена аккумуляторная батарея, необходимо подключить Т4 и выполнить необходимые процедуры.

1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите левую верхнюю панель отделки стойки "A". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

3. Снимите левую верхнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

4. Снимите левую верхнюю панель отделки стойки "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

5. Снимите левый противосолнечный козырек.

  • Снимите крышку.
  • Выверните два винта.
  • Рассоедините электрический разъем.




6. Снимите фиксатор противосолнечного козырька.

  • Снимите крышку винта.
  • Выверните винт.

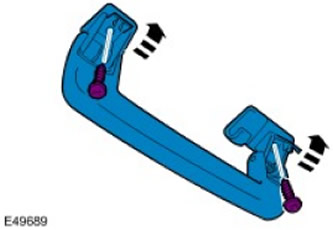

7. Снимите левые поручни для пассажира.

  • Аккуратно высвободите 6 крышек винтов.
  • Выверните 6 винтов.

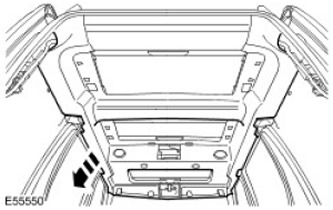

8. Отпустите обшивку потолка с левой стороны. Отпустите 6 зажимов.

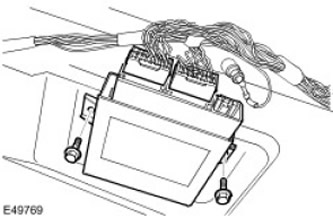

9. Снимите модуль контроля давления в шина .

  • Рассоедините два электрических разъема.
  • Выверните два болта.






Установка


1. Установите модуль контроля давления в шинах.

  • Затяните болты усилием 10 Нм.
  • Состыкуйте электрические разъемы.
2. Закрепите обшивку потолка с левой стороны. Осторожно закрепите зажимами.

3. Установите левые поручни для пассажира.

  • Выверните винты.
  • Установите крышки винтов.
4. Установите зажим крепления противосолнечного козырька.

  • Вверните винт.
  • Установите крышку винта.
5. Установите левый противосолнечный козырек.

  • Выверните винты.
  • Установите крышки винтов.
  • Состыкуйте электрический разъем.
6. Установите левую верхнюю панель отделки стойки "С". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)

7. Установите левую верхнюю панель отделки стойки "B". Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)

8. Установите левую верхнюю панель отделки стойки "A". Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

9. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
