Настройки пользователя
Настройки пользователя дают водителю возможность регулировки определенных настроек автомобиля для изменения функционального назначения выбранных функций автомобиля. Настройки пользователя предусмотрены только в моделях со щитками приборов улучшенной комплектации.
Настройки сохраняются в EEPROM щитка приборов. В каждом автомобиле имеется заводской файл конфигурации автомобиля, в котором определены настройки ряда функций. Заводские настройки не могут быть удалены, поэтому дилер или водитель может восстановить их в любое время.
ПРИМЕЧАНИЕ: Заводские настройки могут различаться в зависимости от рынка сбыта данного автомобиля.
Настройки пользователя контролируются входными и выходными сообщениями по шине CAN щитка приборов, центрального распределительного блока (CJB), модуля ABS и объединенного головного блока аудиосистемы (IHU). В следующей таблице перечислены модули и выполняемые ими функции.
| Модуль | Выходная информация |
| Центральный распределительный блок (CJB) | Идентификация пульта дистанционного управления |
| Положение ключа зажигания | |
| Модуль ABS | Движение автомобиля |
| Щиток приборов | Состояние настроек |
| Параметры конфигурации автомобиля | |
| Идентификация водителя | |
| Объединенный головной блок аудиосистемы (IHU) | Нажатие кнопки ">>|" (поиск вверх) |
| Нажатие кнопки "|<<" (поиск вниз) | |
| Нажатие кнопки "+" (увеличение громкости) | |
| Нажатие кнопки "-" (уменьшение громкости) | |
| Запрос единиц измерения расстояния | |
| Запрос единиц измерения расхода топлива | |
| Запрос языка интерфейса |
Перечисленные ниже системы/функции могут быть настроены пользователем.
- Модуль управления HEVAC
- Центральный распределительный блок
- Щиток приборов.
- Модуль управления памятью
- Модуль управления навигационной системой
- Освещение салона (функция CJB)
- Наружное освещение (функция CJB)
- Система централизованного запирания дверей (функция CJB)
Функциональное назначение настроек пользователя
Чтобы войти в меню настроек пользователя, необходимо нажимать и отпускать кнопку бортового компьютера, расположенную в торце левого многофункционального переключателя. Из соображений безопасности меню настроек отображается только при остановленном автомобиле (скорость автомобиля не превышает 3 км/ч), чтобы водитель не отвлекался на работу с системой. При скорости более 3 км/ч окно настроек не отображается на дисплее.
После входа в меню настроек переход от одного пункта к другому осуществляется с помощью переключателей управления аудиосистемой, расположенных на рулевом колесе. Для перехода от одного пункта меню к другому служат кнопки поиска вверх и поиска вниз (|<>|). Необходимые значения устанавливаются в текущем меню с помощью переключателей управления громкостью (+/-).
После входа в меню на дисплее центра сообщений появляется сообщение "SETTINGS" (настройки).
Теперь водитель может приступить к работе с меню настроек или выйти из него.
Пользователь может перейти к первому пункту меню, нажав кнопку >>|, или к последней опции, нажав кнопку |<<. После задания необходимого значения настройка сохраняется либо при переходе к следующему пункту меню, либо при выходе из меню настроек. Меню настроек пользователя закрывается в любое время нажатием кнопки бортового компьютера.
Если параметр пункта меню был изменен, то он автоматически сохраняется при выборе следующего пункта меню или при выходе из меню настроек пользователя.
Единицы измерения расстояния
В пункте меню "TRIP DISTANCE UNITS" (единицы измерения расстояния) пользователь может выбрать единицы измерения значений расстояния, отображаемых на дисплее бортового компьютера. Выбор единиц измерения осуществляется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать одну из следующих единиц измерения:
- MILES (мили или мили в час) (по умолчанию)
- КМ (км или км/ч)
Единицы измерения расхода топлива
В пункте меню "FUEL USAGE UNITS" (единицы измерения расхода топлива) пользователь может выбрать единицы измерения значений расхода топлива, отображаемых на дисплее бортового компьютера. Выбор единиц измерения осуществляется с помощь кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать одну из следующих единиц измерения:
- MPG (миль на галлон) (по умолчанию)
- LITRE/100KM
- KM/LITRE (км/л)
Единицы измерения температуры
В пункте меню "TEMP. DISPLAY UNITS" (единицы измерения температуры) пользователь может выбрать единицы измерения значений температуры, отображаемых на дисплее бортового компьютера. Выбор единиц измерения осуществляется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать одну из следующих единиц измерения:
- Degrees C (градусы по Цельсию) (по умолчанию)
- Degrees F (градусы по Фаренгейту)
Программируемое предупреждение о превышении скорости
В пункте меню "OVERSPEED WARNING" (предупреждение о превышении скорости) пользователь может задать пороговое значение скорости, при котором будет выдаваться предупреждение. Выбор порогового значения осуществляется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать следующие позиции:
- КМ/Н (км/ч): от 10 до 250 км/ч с шагом 5 км/ч. Значение по умолчанию: OFF (ВЫКЛ)
- МРН (миль в час): от 10 до 140 миль в час с шагом 5 миль в час. Значение по умолчанию: OFF (ВЫКЛ)
Таймер задержки выключения фар
В пункте меню "HEADLAMP OFF DELAY" (задержка выключения фар) пользователь может задать период, в течение которого фары должны быть включены после выключения зажигания. Период задержки изменяется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать следующие периоды задержки (в секундах):
- 30 (по умолчанию)
- 60
- 120
- 240
Запирание дверей при трогании с места
В пункте меню "DRIVE AWAY DOOR LOCKING" (запирание дверей при трогании с места) пользователь может включить или выключить функцию автоматического запирания дверей. Включение и выключение функции осуществляется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать следующие позиции:
- OFF (ВЫКЛ)
- ON (ВКЛ) (по умолчанию)
Наклон зеркала заднего вида при движении задним ходом (если имеется)
В пункте меню "REVERSE MIRROR DIP" (наклон зеркал заднего вида) пользователь может включить или выключить функцию автоматического наклона наружных зеркал заднего вида при движении задним ходом. Включение и выключение функции осуществляется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать следующие позиции:
- OFF (ВЫКЛ)
- ON (ВКЛ) (по умолчанию)
Восстановление положения сиденья и зеркал (для моделей, оснащенных модулем памяти)
В пункте меню "LAZY ENTRY" (вход для ленивых) пользователь может включить или выключить функцию восстановления ранее заданных положений сиденья и наружных зеркал заднего вида. Заданные положения сохраняется в модуле памяти, а индивидуальные настройки распознаются по идентификационному коду ключа зажигания. Включение и выключение функции осуществляется с помощью кнопок "+" или "-" на рулевом колесе.
Водитель может выбрать следующие позиции:
- OFF (ВЫКЛ) (по умолчанию)
- ON (ВКЛ)
Восстановление заводских настроек
В пункте меню "RESTORE FACTORY SETTINGS" (восстановление заводских настроек) пользователь может отменить все изменения посредством восстановления значений по умолчанию. Данные настройки хранятся в файле конфигурации автомобиля (CCF) и не могут быть удалены. Для возврата к заводским настройкам необходимо выбрать пункт "Yes" (да) с помощью кнопок "+" и "-" на рулевом колесе.
Водитель может выбрать следующие позиции:
- YES (да)
- NO (нет) (по умолчанию)
Звуковые предупреждения
Щиток приборов может издавать звуковые сигналы, чтобы уведомить водителя об отображении сообщения на дисплее или об изменении рабочих условий автомобиля. Звуковые предупреждения издаются зуммером, встроенным в щиток приборов. Звуковые предупреждения подразделяются на три группы: 1) звуковые сигналы, сопровождающие отображение предупреждающих сообщений или включение контрольных ламп; 2) звуковые сигналы состояния систем автомобиля; 3) звуковые сигналы состояния контрольных ламп указателей поворота. Далее рассматриваются случаи, когда предупреждающие звуковые сигналы подаются по запросу различных подсистем автомобиля:
- Предупреждение о невыключенном освещении
- Предупреждение о непристегнутых ремнях безопасности
- Предупреждение о работе контрольных ламп указателей поворота/аварийной сигнализации
- Предупреждение о превышении скорости
- Предупреждение о запоминании положения сиденья
- Предупреждение переднего датчика системы помощи при парковке
- Предупреждение противоугонной системы
- Предупреждение о нахождении ключа в замке зажигания
- Предупреждение о перегреве охлаждающей жидкости
- Предупреждение системы пневматической подвески
- Предупреждение системы контроля давления в шинах
- Предупреждение адаптивной системы круиз-контроля
- Предупреждение системы стояночного тормоза с электронным управлением
- Предупреждение автоматической коробки передач
- Предупреждение раздаточной коробки
- Предупреждение заднего дифференциала
- Предупреждение об износе тормозных колодок
- Предупреждение о низком уровне жидкости стеклоомывателя
- Предупреждение о неисправности системы ABS
- Предупреждение о неисправности тормозной системы
- Предупреждение о неисправности динамической системы курсовой устойчивости (DSC)
- Предупреждение о неисправности системы автоматического контроля устойчивости на спуске
- Предупреждение о включении системы автоматического контроля устойчивости на спуске
- Предупреждение о сообщении системы автоматического контроля устойчивости на спуске
- Предупреждение дополнительной системы безопасности
- Предупреждение системы управления двигателем
- Низкое давление моторного масла
- Превышение максимальной скорости бортового компьютера
Бортовой компьютер
В щитках приборов улучшенной комплектации имеется программное обеспечение, которое позволяет использовать бортовой компьютер. Бортовой компьютер предоставляет водителю информацию о текущем расходе топлива, продолжительности текущей поездки, средней скорости движения, а также о расстоянии, которое можно проехать с имеющимся количеством топлива. Информация отображается в нижней части дисплея центра сообщений при условии отсутствия сообщений, имеющих более высокий приоритет при отображении. Если другие сообщения отсутствуют или если они имеют низкий приоритет, на дисплее центра сообщений отображается информация бортового компьютера.

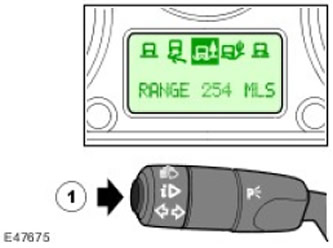

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Кнопка бортового компьютера |
Доступ к бортовому компьютеру и изменение некоторых параметров, отвечающих за отображение информации на дисплее, осуществляется посредством кнопки бортового компьютера, расположенной в торце левого многофункционального переключателя.
Функциональные возможности бортового компьютера
При запуске двигателя щиток приборов переходит в режим диагностики, и на дисплее центра сообщений появляется сообщение "System check in progress" (выполняется проверка системы). По завершении диагностики щиток приборов в порядке приоритетности выводит предупреждающие сообщения, например, "DRIVER'S DOOR OPEN" (открыта дверь водителя).
После отображения предупреждений дисплей центра сообщений переходит в режим 3Е. Когда автомобиль остановлен, при однократном нажатии кнопки бортового компьютера на дисплее отображается меню настроек пользователя. Следующее нажатие кнопки приводит к выходу из меню настроек, и на дисплее отображается информация о поездке. Если автомобиль движется, вызов меню настроек игнорируется, а информация бортового компьютера выводится в следующем порядке:
Пройденное расстояние. На дисплее отображается расстояние, пройденное с момента последнего обнуления счетчика. Удерживание кнопки бортового компьютера нажатой более 2 секунд приводит к обнулению счетчика пробега. В течение 3 секунд на дисплее отображаются дефисы, после чего отображаются нули. Если кнопка удерживается нажатой менее 2 секунд, то дисплей переходит к отображению следующего пункта.
- На дисплее отображается расстояние, пройденное с момента последнего обнуления счетчика.
- Удерживание кнопки бортового компьютера нажатой более 2 секунд приводит к обнулению счетчика пробега. В течение 3 секунд на дисплее отображаются дефисы, после чего отображаются нули.
- Если кнопка удерживается нажатой менее 2 секунд, то дисплей переходит к отображению следующего пункта.
- На дисплее отображается расстояние, которое можно проехать с топливом, имеющемся в топливном баке.
- Если кнопка удерживается нажатой менее 2 секунд, то дисплей переходит к отображению следующего пункта.
- Отображается средний расход топлива.
- Удерживание кнопки бортового компьютера нажатой более 2 секунд приводит к обнулению среднего расхода топлива. В течение 3 секунд на дисплее отображаются дефисы, после чего отображаются нули.
- Если кнопка удерживается нажатой менее 2 секунд, то дисплей переходит к отображению следующего пункта.
- Отображается средняя скорость движения.
- Удерживание кнопки бортового компьютера нажатой более 2 секунд приводит к обнулению средней скорости движения. В течение 3 секунд на дисплее отображаются дефисы, после чего отображаются нули.
- Если кнопка удерживается нажатой менее 2 секунд, то дисплей переходит к отображению следующего пункта.
- Предупреждение о превышении скорости отображается, только если данная функция включена в настройках пользователя.
- Удерживание кнопки бортового компьютера нажатой более 2 секунд приводит к выключению предупреждения о превышении скорости. Следующее удерживание кнопки бортового компьютера нажатой более 2 секунд приводит к включению предупреждения о превышении скорости.
- Если кнопка удерживается нажатой менее 2 секунд, то дисплей переходит к отображению следующего пункта.
- Здесь отображаются любые предупреждающие сообщения. При наличии более одного сообщения каждое сообщение отображается в течение 3 секунд. По окончании вывода всех сообщений и перед переходом в режим 3Е на дисплее некоторое время ничего не отображается.
- Если кнопка бортового компьютера удерживается нажатой менее 2 секунд во время отображения предупреждающих сообщений, работа бортового компьютера прекращается и дисплей переходит в режим 3Е.
