Discovery 3. Датчик интенсивности солнечного излучения




Снятие

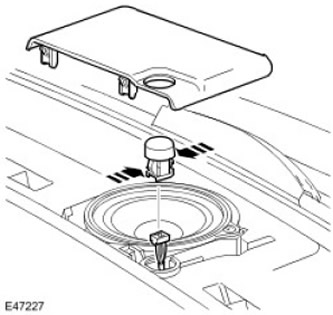

1. Снимите решетку динамика с верхней части панели управления. Освободите 4 зажима.

2. Снимите датчик солнечного света.

  • Освободите 2 зажима.
  • Рассоедините штекерный разъем.






Установка


1. Установите элементы на место, действуя в обратной последовательности.

















Discovery 3. Датчик температуры в салоне




Снятие


1. Для удобства доступа полностью выдвиньте рулевую колонку.

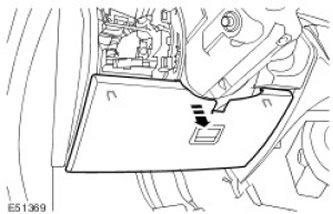

2. Снимите панель доступа к панели управления. Освободите 2 зажима.

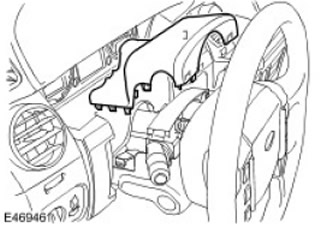

3 . Снимите верхний кожух рулевой колонки. Освободите 6 зажимов.

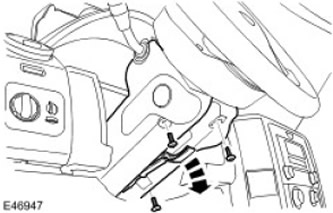

4. Снимите нижний кожух рулевой колонки.

  • Выверните 3 винта с головкой Тогх.
  • Освободите крепление рычага регулировки рулевой колонки.

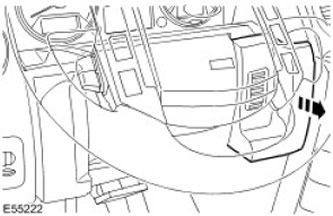

5. Снимите боковую облицовочную панель рулевой колонки.

  • Освободите зажимы.
  • Повторите описанную выше процедуру с другой стороны.

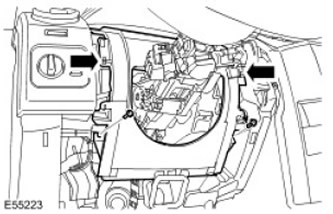

6. Снимите защитную панель рулевой колонки.

  • Выверните 2 винта с головкой Тогх.
  • Освободите 2 зажима.

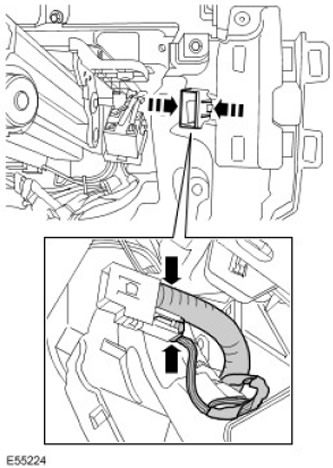

7. Снимите датчик температуры в салоне автомобиля.

  • Освободите 2 зажима.
  • Отсоедините электрический разъем.
  • Отсоедините шланг.






Установка


1. Установите датчик температуры в салоне автомобиля.

  • Подсоедините шланг.
  • Подсоедините электрический разъем.
  • Введите в зацепление зажимы.
2. Установите защитную панель рулевой колонки.

  • Введите в зацепление зажимы.
  • Затяните винты с головкой Тогх.
3. Установите боковые облицовочные панели рулевой колонки. Введите в зацепление зажимы.

4. Установите кожухи рулевой колонки.

5. Установите панель доступа к панели управления.
