Discovery 3. Замок рулевой колонки и корпус переключателя зажигания




Снятие


ВНИМАНИЕ: Если требуется снять с замка зажигания цилиндр замка вместе с переключателем, следите за тем, чтобы вал узла НЕ ПОВОРАЧИВАЛСЯ. Невыполнение этого требования приведет к неправильной работе замка и потребует замены узла.

1. Для получения доступа полностью выдвиньте рулевую колонку.

2. Снимите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01)

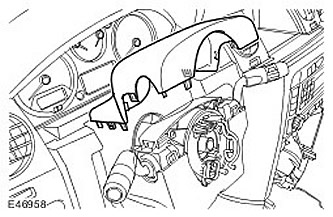

3. Снимите верхний кожух рулевой колонки. Освободите 6 зажимов.

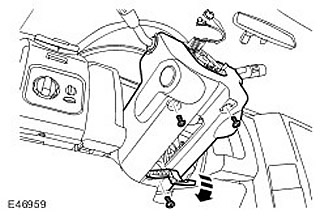

4. Снимите нижний кожух рулевой колонки.

  • Выверните 3 винта Torx.
  • Освободите рычаг регулировки рулевой колонки.

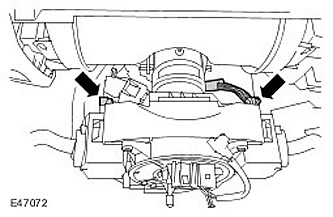

5. Отсоедините 2 электрических разъема от многофункциональных переключателей рулевой колонки.






6. Отсоедините 2 электрических разъема от спиральной пружины.

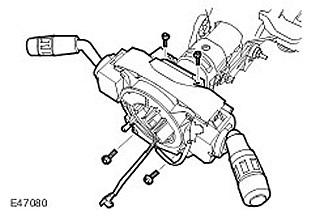

7. Снимите переключатель рулевой колонки в сборе. Выверните 4 болта Torx.

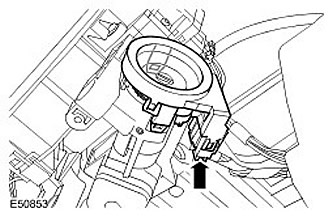

8. Снимите пассивную катушку.

  • Отсоедините электрический разъем.
  • Освободите 2 зажима.

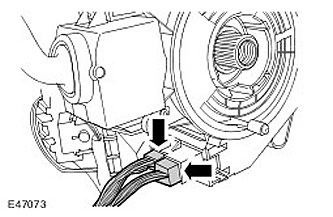

9. Снимите переключатель зажигания в сборе.

  • Выверните и отбракуйте 2 срезных болта.
  • Отсоедините электрический разъем.




10. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.

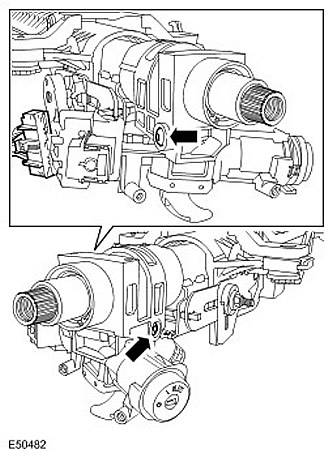

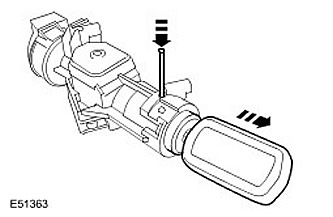

Снимите цилиндр замка зажигания.

  • Поверните ключ зажигания в положение I.
  • Вставьте штырь, диаметр которого не превышает 2 мм, в отверстие в корпусе цилиндра замка зажигания, чтобы нажать на плунжер, и освободите цилиндр замка зажигания.

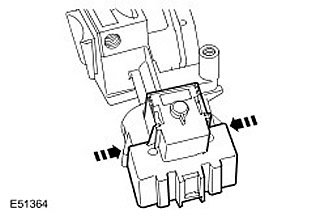

11. Снимите переключатель зажигания. Нажмите на 2 зажима.








Установка


1. Установите переключатель зажигания. Закрепите зажимы.

2. Установите цилиндр замка зажигания.

  • Поверните ключ зажигания в положение I.
  • Найдите направляющие и нажмите на плунжер.




3. Установите пассивную катушку.

  • Закрепите зажимы.
  • Подсоедините электрический разъем.

4. Установите замок зажигания в сборе.

  • Затягивайте срезные болты, пока головки болтов не срежутся.
  • Подсоедините электрический разъем.

5. Установите переключатель рулевой колонки в сборе. Заверните болты Torx (момент затяжки 3 Нм).

6. Подсоедините электрические разъемы спиральной пружины и многофункциональных переключателей.

7. Установите кожухи рулевой колонки.

8. Установите рулевое колесо. Для получения дополнительной информации обратитесь к Рулевое колесо (57.61.01)
