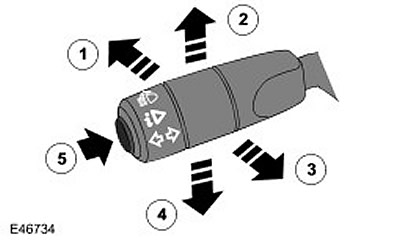

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Дальний свет |
| 2 | - | Правый указатель поворота |
| 3 | - | Сигнализация дальним светом фар |
| 4 | - | Левый указатель поворота |
| 5 | - | Кнопка функций компьютера |
Переключатель указателей поворота в сборе установлен с левой стороны корпуса и крепится к нему двумя винтами. Переключатель соединен с главным жгутом электропроводки посредством разъема, который расположен на тыльной стороне переключателя. Переключатель управляет следующими функциями:
- Включение левого/правого указателя поворота
- Переключение ближнего/дальнего света фар
- Сигнализация дальним светом фар
- Выбор функций компьютера (при наличии)
Указатели поворота
Включение правых указателей поворота выполняется перемещением рычага вверх, а левых - вниз. Переключатель фиксирует рычаг в выбранном положении, пока он будет перемещен в центральное положение, в котором указатели поворота выключены. Переключатель имеет функцию "перестроения", которая позволяет управлять переключателем без фиксации, что удобно при перестроении на автомагистрали и при обгоне. При отпускании рычага из положения "перестроения" переключатель автоматически возвращается в центральное положение. Для включения левых и правых указателей поворота используются отдельные провод а, соединяющие переключатель с центральной электрораспределительной коробкой (CJB). При перемещении переключателя в определенное положение соответствующая ему цепь в CJB замыкается на массу через переключатель. CJB регистрирует замыкание цепи и включает соответствующие указатели поворота, пока переключатель не вернется в центральное положение. Выключение указателей поворота выполняется либо вручную водителем, либо автоматически при возврате рулевого колеса в центральное положение.
Переключение ближнего/дальнего света фар и сигнализация дальним светом фар
Для включения дальнего света фар переключатель перемещается вперед. Переключатель фиксируется в этом положении, и дальний свет фар остается включенным, пока водитель не вернет рычаг назад. Для сигнализации дальним светом фар переключатель перемещается назад. Контакты переключателя замыкают цепь, и фары остаются включенными, пока рычаг удерживается в этом положении. В данном положении переключатель не фиксируется, и фары выключаются, когда переключатель отпускается и возвращается в положение выключения. Для положений дальнего света фар и сигнализации дальним светом фар используются отдельные провод а, подключенные к CJB и массе. Когда переключатель установлен в определенное положение, через его контакты замыкается цепь между CJB и массой.
Кнопка функций компьютера (при наличии)
Эта кнопка есть только на автомобилях с щитком приборов высокого уровня. Кнопка функций компьютера находится на торце рычага переключателя. Кнопка представляет собой переключатель без фиксации положения, с помощью которого водитель может выбирать информацию, отображаемую на дисплее центра сообщений щитка приборов:
- Дальность поездки
- Расстояние, которое может преодолеть автомобиль д о полной выработки топлива, остающегося в баке
- Количество топлива в баке
- Средний расход топлива
- Расход топлива за все время эксплуатации автомобиля
- Средняя скорость
- Мгновенный расход топлива
Кнопка соединена с щитком приборов и массой. При нажатии кнопки цепь замыкается, и на щитке приборов отображается следующее показание бортового компьютера. При многократном нажатии кнопки производится последовательное циклическое изменение информации, отображаемой на дисплее центра сообщений. Для получения дополнительной информации обратитесь к Information and Message Center (413-08 Information and Message Center).
