Discovery 3. Охладитель рабочей жидкости усилителя руля (двигатель 2.7L)




Специальный инструмент




Устройство для расцепления пружинных замков 310-044



Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация

3. Снимите нижний кожух вентилятора охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

4. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

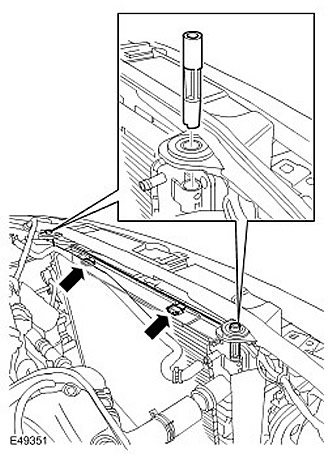

5. Снимите штифты крепления радиатора.

6. Снимите верхний дефлектор радиатора. Освободите 2 зажима.

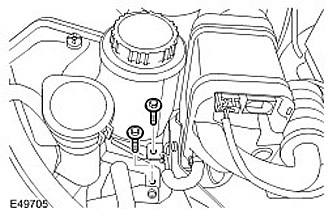

7. Снимите расширительный бачок системы охлаждения. Выверните два болта.






8. Отведите воздухозаборник двигателя по направлению к двигателю и привяжите.

9. Привяжите трубки охлаждающей жидкости работающего на топливе отопителя, зафиксировав их со стороны двигателя.

10. ПРИМЕЧАНИЕ: Запомните положение шланга сапуна дифференциала.

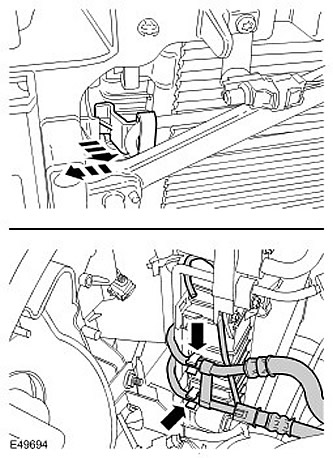

Отсоедините крепление теплообменника усилителя рулевого управления. Освободите из трех зажимов.

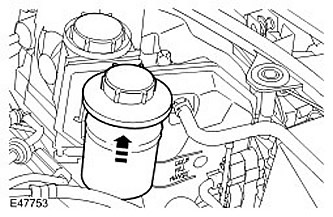

11. Отсоедините крепление бачка усилителя рулевого управления.






12. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

ПРИМЕЧАНИЕ: В ходе данной операции неизбежно прольется некоторое количество жидкости.

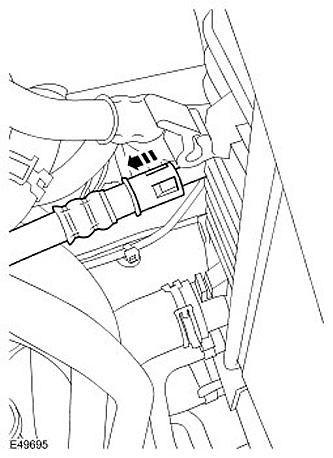

Отсоедините шланг теплообменника усилителя рулевого управления от расширительного бачка охлаждающей жидкости.

  • Освободите зажим.
  • Подождите, пока жидкость сольется в емкость.




13. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

ПРИМЕЧАНИЕ: В ходе данной операции неизбежно прольется некоторое количество жидкости.

Снимите теплообменник усилителя рулевого управления. При помощи специального инструмента освободите зажим.








Установка


1. Установите охладитель усилителя рулевого управления.

  • Очистите контактные поверхности деталей.
  • Зафиксируйте зажим.

2. Присоедините трубку теплообменника усилителя рулевого управления к бачку.

  • Очистите контактные поверхности деталей.
  • Закрепите зажимом.

3. Установите бачок усилителя рулевого управления.

4. Установите шланг сапуна переднего дифференциала.

5. Закрепите трубку теплообменника усилителя рулевого управления. Закрепите тремя зажимами.

6. Закрепите расширительный бачок охлаждающей жидкости. Затяните 2 болта (момент затяжки 10 Нм).

7. Установите верхний дефлектор радиатора.

8. Установите штифты крепления радиатора.

9. Отсоедините трубки для хладагента конденсатора кондиционера.

  • Очистите контактные поверхности деталей.
  • Установите новые уплотнительные кольца.
  • Затяните болты (момент затяжки 25 Нм).

10. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

11. Установите нижний дефлектор радиатора. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)

12. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

13. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
